本實用新型涉及模具脫模機構，具體涉及一種新型無邊缸自動脫模機構。

背景技術：

本部分中的陳述僅僅提供了與本發明公開的內容有關的背景信息，且可能不構成現有技術。

在鑄造側面比較復雜的桶狀零件例如汽車輪轂時，所使用的鑄造模具一般包括上、下設置的上、下模，還包括設置在所述上、下模外圍的側模。為了能夠驅動所述側模移動而完成側模的開啟和閉合動作，在每個所述側模的左右空間上還專門設置一個驅動所述側模向外移動的驅動油缸。由于需要安裝油缸，鑄造機機臺板空間比較大，安裝占地面積大，而且也限制了鑄造現場的操作空間。

另外，現有的鑄造模具還存在一個弊端，為了能夠快速地把所鑄造的零件抽離鑄造模具，一般在鑄造模具上制備有專門的頂桿。通過所述頂桿直接頂推零件使其脫離模具。例如如圖1所示的輪轂?zāi)＞撸瞿＞甙ㄉ夏?、下模2和4個側模3（圖中只顯示了其中兩個），所述上模1、下模2和側模3圍成用于鑄造鑄件a的輪轂型腔；還包括上安裝板11，所述上模1固設在所述上安裝11上，而所述側模3活動設置在所述上安裝板11上。在所述上安裝板11上還設置有多根頂桿12，所述頂桿12的一端連接頂桿壓板（圖中未畫出），另一端穿過所述上模1伸入到所述輪轂型腔對應鑄件a的輪緣部位，這樣，在所述上模1上必定設置有避讓所述頂桿12的避讓通孔。

如圖2所示，在對所述鑄件a進行脫模操作時，首先驅動所述上模1和所述側模3攜帶所述鑄件a向上移動而使所述鑄件a與所述下模2分離，然后油缸驅動所述側模3向外移動而使所述鑄件a與所述側模（31、32）分離，最后借助所述頂桿12頂推所述鑄件a而使所述鑄件a脫離所述上模1而脫落。

圖1和圖2清楚地呈現了輪轂?zāi)＞叩膫鹘y(tǒng)結構，也披露了傳統輪轂?zāi)＞叩拿撃７椒ā＿@種傳統輪轂?zāi)＞咧饕揽宽敆U12對鑄件a施加頂推力來完成脫模操作。而在鑄件a體積比較大的時候，則需要同時使用多根頂桿12，所述頂桿12的數量一般在12～16根之間。而在脫模過程中，由于各頂桿12受力不均勻又或者頂桿12黏粘金屬溶液，導致所述頂桿12非常容易出現被卡死、折斷和彎曲等不良現象，此時不得不停機修整，嚴重地耽誤了生產進度，而且還提高了模具的維護成本和生產成本。另外，也由于在所述上模1設置有避讓所述頂桿12的避讓通孔，為此會導致所述鑄件a在所述避讓通孔位置處形成批鋒而影響到所述鑄件a的質量；其次所述頂桿12還會容易導致所述鑄件a的被頂壓部位出現變形或裂變，直接導致所述鑄件a報廢。

再者現有技術中脫模時候，由于模芯與鑄件的包覆力使得，脫模過程中模芯位置的鑄件質量較差。

故現有技術有待改進和發展。

技術實現要素：

本實用新型要解決的技術問題是提供一種改善模芯位置鑄件質量的新型無邊缸自動脫模機構。

本實用新型的技術解決方案是：一種新型無邊缸自動脫模機構，包括上模、下模和至少一對側模，所述上模、下模和側模圍成有用于鑄造的型腔；還包括二維脫模驅動裝置，所述二維脫模驅動裝置與所述側模傳動連接；所述二維脫模驅動裝置用于在鑄造完成后進行鑄件脫模時能夠首先驅動所述側模向下移動離開所述上模，讓鑄件產生松動和輕微的下移，然后再接著驅動所述側模向下移動時也同時向外移動；另外還包括用于在鑄造完成后進行鑄件從中心脫模的中心頂桿，該中心頂桿能夠沿豎直方向上下移動。

所述二維脫模驅動裝置在驅動所述側模向外和向下同時移動結束后，繼續驅動所述側模向外移動。

還包括上安裝板、連接桿，所述上模安裝定位到所述上安裝板的下方；所述連接桿的底端穿過所述上安裝板上設置的活動孔連接到所述側模上，所述活動孔在內外方向上呈長孔狀，所述二維脫模驅動裝置位于所述上安裝板的上方，所述連接桿的頂端結合到所述二維脫模驅動裝置，所述二維脫模驅動裝置通過所述連接桿傳動連接所述側模。

所述二維脫模驅動裝置包括設置在所述上安裝板上的導向部，所述導向部上設置有向外傾斜朝上的第一傾斜面；所述二維脫模驅動裝置還包括滑動塊、相對于所述上安裝板能夠上、下移動的頂桿壓板，所述滑動塊位于所述頂桿壓板與所述導向部之間并結合著所述連接桿，所述滑動塊具有與所述第一傾斜面配合的第一滑動面，在未脫模時所述滑動塊的第一滑動面與所述第一傾斜面之間具有上、下方向上的間隙，在脫模時所述頂桿壓板頂壓所述滑動塊向下移動第一距離段后，所述第一滑動面開始接觸所述第一傾斜面并能夠沿所述第一傾斜面移動。

所述第一滑動面是能夠與所述第一傾斜面適配的傾斜面，在未脫模時所述第一傾斜面與所述第一滑動面的垂直投影區域至少左右銜接并且所述第一傾斜面與所述第一滑動面之間具有上、下方向上的間隙。

在所述滑動塊上還設置有向內傾斜朝上的第二傾斜面，在所述頂桿壓板上設置有與所述第二傾斜面適配的第三傾斜面；在未脫模所述頂桿壓板沒有下移時，所述第二傾斜面與所述第三傾斜面的垂直投影區域不重疊，在脫模時所述頂桿壓板向下移動第二距離段后，所述第三傾斜面的最低點開始結合所述第二傾斜面的最高點，所述第二距離段大于所述第一距離段。

所述滑動塊上還具有與所述導向部的頂端面適配的水平導向面，所述水平導向面銜接所述第一滑動面，在未脫模時所述水平導向面與所述導向部的頂端面之間具有間距并且該間距大于或等于所述第二距離段。

所述頂桿壓板呈板狀,在所述上安裝板上還設置有導向柱，所述頂桿壓板滑動設置在所述導向柱上。

還包括下安裝板，所述下模設置在所述下安裝板上；在所述下安裝板上還固設有至少一對輔助合模塊，所述輔助合模塊圍繞在所述下模的外周；在所述輔助合模塊上設置有向上傾斜的第四傾斜面，在所述側模上設置有與所述第四傾斜面適配的第五傾斜面；在所述側模向下移動合模時，所述側模的第五傾斜面結合到所述輔助合模塊的第四傾斜面上從而驅使所述側模向內合模移動。

本實用新型的有益效果：加入中心頂桿能夠大大改善模芯位置鑄件的質量，從而提高整體鑄件的質量。

附圖說明

圖1為現有技術中輪轂?zāi)＞叩膫鹘y(tǒng)結構示意圖；

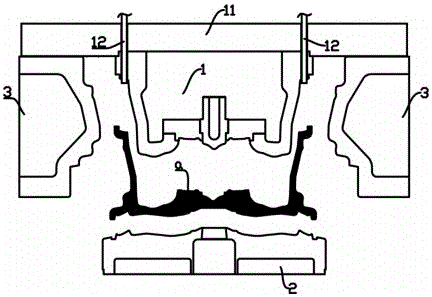

圖2 是圖1 所示的輪轂?zāi)＞咛幱诿撃顟B(tài)的結構示意圖；

圖3為本實用新型整體結構示意圖。

具體實施方式

實施例：

參閱圖3，本實用新型的一種新型無邊缸自動脫模機構，其由頂桿壓板1，頂桿板2，中心頂桿3，上模4，側模5，下模6，連接桿7，連接塊8，導滑塊9，導柱10，鑄件11組成。

具體結構為其包括上模4下模6和至少一對側模5，上模4下模6和側模5圍成有用于鑄造的型腔；還包括二維脫模驅動裝置，二維脫模驅動裝置與側模5傳動連接；二維脫模驅動裝置用于在鑄造完成后進行鑄件11脫模時能夠首先驅動側模5向下移動離開上模4，讓鑄件11產生松動和輕微的下移，然后再接著驅動側模5向下移動時也同時向外移動；另外還包括用于在鑄造完成后進行鑄件11從中心脫模的中心頂桿3，該中心頂桿3能夠沿豎直方向上下移動。

二維脫模驅動裝置在驅動側模5向外和向下同時移動結束后，繼續驅動側模5向外移動。

還包括上安裝板、連接桿7，上模4安裝定位到上安裝板的下方；連接桿7的底端穿過上安裝板上設置的活動孔連接到側模5上，活動孔在內外方向上呈長孔狀，二維脫模驅動裝置位于上安裝板的上方，連接桿7的頂端結合到二維脫模驅動裝置，二維脫模驅動裝置通過連接桿7傳動連接側模5。

二維脫模驅動裝置包括設置在上安裝板上的導向部，導向部上設置有向外傾斜朝上的第一傾斜面；二維脫模驅動裝置還包括滑動塊8、相對于上安裝板能夠上、下移動的頂桿壓板，滑動塊8位于頂桿壓板與導向部之間并結合著連接桿7，滑動塊8具有與第一傾斜面配合的第一滑動面，在未脫模時滑動塊8的第一滑動面與第一傾斜面之間具有上、下方向上的間隙，在脫模時頂桿壓板頂壓滑動塊8向下移動第一距離段后，第一滑動面開始接觸第一傾斜面并能夠沿第一傾斜面移動。

第一滑動面是能夠與第一傾斜面適配的傾斜面，在未脫模時第一傾斜面與第一滑動面的垂直投影區域至少左右銜接并且第一傾斜面與第一滑動面之間具有上、下方向上的間隙。

在滑動塊8上還設置有向內傾斜朝上的第二傾斜面，在頂桿壓板上設置有與第二傾斜面適配的第三傾斜面；在未脫模頂桿壓板沒有下移時，第二傾斜面與第三傾斜面的垂直投影區域不重疊，在脫模時頂桿壓板向下移動第二距離段后，第三傾斜面的最低點開始結合第二傾斜面的最高點，第二距離段大于第一距離段。

滑動塊8上還具有與導向部的頂端面適配的水平導向面，水平導向面銜接第一滑動面，在未脫模時水平導向面與導向部的頂端面之間具有間距并且該間距大于或等于第二距離段。

頂桿壓板呈板狀,在上安裝板上還設置有導向柱，頂桿壓板滑動設置在導向柱上。

還包括下安裝板，下模6設置在下安裝板上；在下安裝板上還固設有至少一對輔助合模塊，輔助合模塊圍繞在下模6的外周；在輔助合模塊上設置有向上傾斜的第四傾斜面，在側模5上設置有與第四傾斜面適配的第五傾斜面；在側模5向下移動合模時，側模5的第五傾斜面結合到輔助合模塊的第四傾斜面上從而驅使側模5向內合模移動。

有益效果：

1.在現有技術中加入中心頂桿，不僅使本發明的脫模驅動機構迅速而且提高鑄件的質量。

2.利用所述側模與鑄件之間本身存在的均勻結合力實現對鑄件與所述上模之間的脫離，由于所述側模與鑄件之間的結合面積大，結合力均勻從而在鑄件脫模時能夠讓鑄件得到均勻的脫模力矩，保護鑄件不易受損。

3.由于在鑄件的脫模過程中所述側模至少包括有前后銜接的二維運動，首先進行的所述側模向下移動讓鑄件在所述上模上主要產生松動和輕微的下移，不會因起初的行程過大過猛而導致模具或鑄件的損壞，緊接著的所述側模向外移動就能產生確保鑄件能夠從所述上模和所述側模上輕松而安全地分離。

4．由于所述二維脫模驅動裝置能夠連續地對所述側模實施二維驅動，為此大大節省了脫模的時間。根據實驗結果比現有技術方案能夠節省大約20到30秒/只。

5．當進一步采用驅動所述側模向下移動時也同時向外移動的方案時，讓起始第一步的向下移動位移可以更小從而大大提高起始的脫模力矩，其次也能讓鑄件與所述上模之間的脫模力矩形成逐步減少的力矩梯度；另外還能再次減小脫模的時間周期。在該方案中，起始的向下移動位移可以減小一半以上，讓另外一半的向下移動行程以及更多的向下位移安排在第二步中完成。還有，由于所述側模向外移動時的同時也向下移動，為此可以合理地確定所述側模的復合運動軌跡。

進一步的技術方案還可以是，所述二維脫模驅動裝置在驅動所述側模向外和向下同時移動結束后，繼續驅動所述側模向外移動。這樣可以為鑄件的下墜提供足夠的空間，大大減少鑄件下墜時與所述側模的內腔壁之間可能產生的碰擦而進一步導致鑄件下墜時的重心不穩。

在本說明書的描述中，術語“一個實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或?qū)嵗６遥枋龅木唧w特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
