本實用新型涉及真空熱處理技術領域，尤其涉及一種真空熱處理設備的加熱器擋板系統。

背景技術：

真空涂層設備中，隨著加熱器使用時間的增加，加熱器表面會被涂上很厚的薄膜，由于薄膜吸附空氣中的水分及雜質氣體，在涂層設備抽真空階段，會增加很長時間的抽真空時間，同時在加熱階段，由于加熱器表面的薄膜阻擋了熱輻射，造成加熱很長時間才能達到設定溫度，效率很低。所以目前國內外的普遍做法時，加熱器在使用一段時間后，需要拆下來保養，但加熱器的拆卸比較麻煩，另外加熱器被反復噴砂保養，容易造成加熱器的損壞，造成很大的經濟損失。

技術實現要素：

本實用新型提供了一種真空熱處理設備的加熱器擋板系統。在真空涂層設備中，加入自動擋板裝置，在加熱階段，擋板打開，涂層階段，擋板關閉，可以有效地提高加熱效率，減少設備的保養時間等。

本實用新型提供了一種真空熱處理設備的加熱器擋板系統，在真空室內部，加熱器與工件轉盤之間增加旋轉裝置。旋轉裝置由若干組旋轉軸組成，每組旋轉軸上固定擋板。

優選的，所述旋轉軸為八組，繞工件轉盤均勻分布。

優選的，所述旋轉軸穿過真空室頂部，真空室外面加有旋轉氣缸及傳感器，旋轉氣缸及傳感器與旋轉軸傳動連接，真空室與旋轉氣缸及傳感器接觸位置設置密封圈；在真空室內部，旋轉軸上均勻加工3個M10的螺紋孔，擋板上打孔并固定在旋轉軸上，擋板為長方形鈦合金板。

有益效果：采用此系統，達到設定的背底真空度，抽真空時間平均節省20分鐘；到達相同的設定溫度，加熱時間平均節省40分鐘；避免爐加熱器在噴砂保養過程中損壞的風險；減少了操作人員的工作強度；拆卸擋板的時間大約為5分鐘，而加熱器的拆卸往往需要幾個小時，極大地提高爐涂層設備的生產效率，帶來很大的經濟效益。

附圖說明

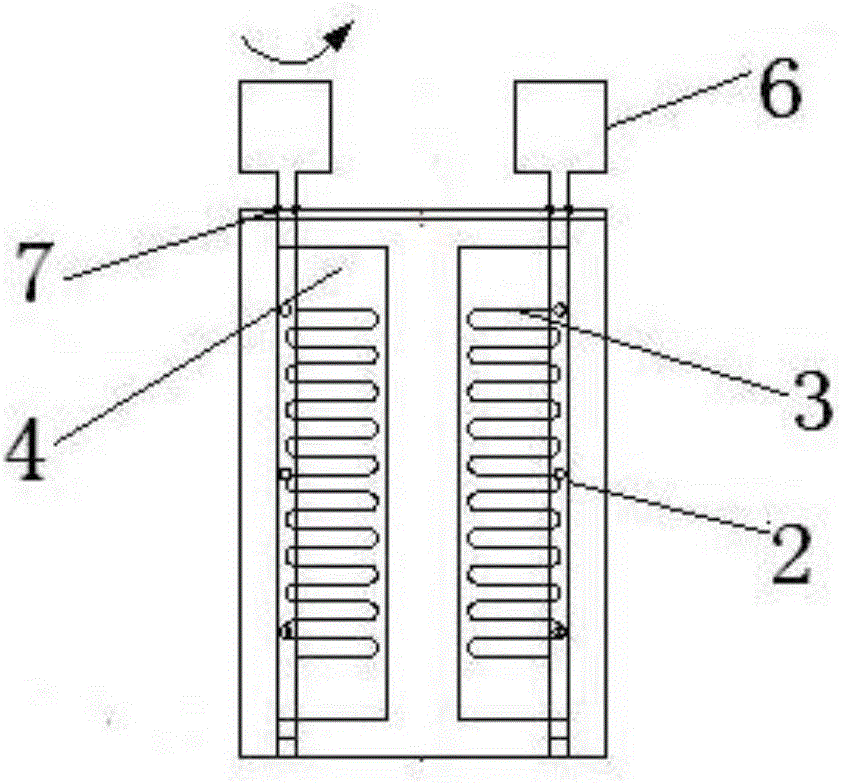

圖1為本實用新型實施例提供的真空熱處理設備的加熱器擋板系統結構圖。

圖2為本實用新型實施例提供的真空熱處理設備的加熱器擋板系統的旋轉軸和擋板結構圖。

具體實施方式

為使本實用新型解決的技術問題、采用的技術方案和達到的技術效果更加清楚，下面結合附圖和實施例對本實用新型作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅僅用于解釋本實用新型，而非對本實用新型的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與本實用新型相關的部分而非全部內容。

請參照圖1和圖2，本實施例在真空室5內部，加熱器3與工件轉盤1之間增加旋轉裝置。

旋轉裝置由八組旋轉軸2組成，每組旋轉軸2上固定擋板4。

所述旋轉軸2穿過真空室5頂部，真空室5外面加有旋轉氣缸及傳感器6，旋轉氣缸及傳感器6與旋轉軸2傳動連接；真空室5與旋轉氣缸及傳感器6接觸位置設置密封圈7；在真空室5內部，旋轉軸2上均勻加工3個M10的螺紋孔，擋板4上打孔并固定在旋轉軸2上，擋板4為長方形鈦合金板。優點是重量輕、高溫變形量小。工作時，PLC通過傳感器給旋轉氣缸指令，擋板打開90°或關閉。

在加熱階段，擋板打開，加熱器可以滿負荷工作。

在涂層階段，由于涂層本身會釋放大量熱量，這時候擋板關閉，保護加熱器不被涂層，而加熱器半負荷工作也足以維持真空室中的設定溫度。

在使用一段時間后，拆下?lián)醢暹M行噴砂保養，由于擋板是不銹鋼平板，拆卸保養都非常方便。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
