本實用新型涉及球籠等速萬向節保持架窗口磨削保持架夾持技術領域，特別是涉及一種全自動窗口磨床夾具。

背景技術：

全自動窗口磨床被廣泛用于各種等速萬向節保持架窗口磨削，在其加工能力范圍內能在數秒之內加工出高精度工件。影響工件成形的精度及穩定性的主要原因有：1、固定保持架夾具的壓力大小；2、保持架夾具與保持架被壓面的接觸面較小，壓板易磨損；3、一般使用液壓鎖緊，平板式壓板，液壓鎖緊速度慢，液壓泵站比較笨重，平板式壓板壓在保持架上，接觸面少，使得受力不均勻，使用自動化無法進行取料動作。

技術實現要素：

本實用新型所要解決的技術問題在于針對上述現有技術缺陷而提出的一種一種全自動窗口磨床夾具。

本實用新型所要解決的技術問題可以通過以下技術方案來實現：

一種全自動保持架窗口磨床夾具，包括壓板座螺母、支撐桿、夾爪定位塊、壓板、壓板座、柱銷一、柱銷二、壓縮彈簧、頂塊、工件定位座和調整墊圈，所述壓板座螺母與夾爪定位塊間活動連接有支撐桿；所述壓板與壓板座通過柱銷一固定連接；所述壓縮彈簧設在支撐桿中部；所述壓縮彈簧的上端設有頂塊；所述夾爪定位塊位于支撐桿中下方，所述夾爪定位塊與支撐桿通過柱銷二連接；所述工件定位座設置在夾爪定位塊外側；所述調整墊圈位于夾爪定位塊下端部位的支撐桿上。

所述工件定位座由工件定位套固定。

所述支撐桿的傳動部件為注氣型氣缸。

所述壓板采用高強度的GCr15材料。

本實用新型的有益成果：本實用新型壓板采用高強度的GCr15材料通過高頻使其具有高耐磨性，壓在保持架表面長時間不易磨損；壓板通過柱銷與夾爪定位塊連接，與保持架接觸面大，受力均勻，剛性好；采用注氣型氣缸，解決了液壓缸速度慢，比較笨重的問題。

附圖說明

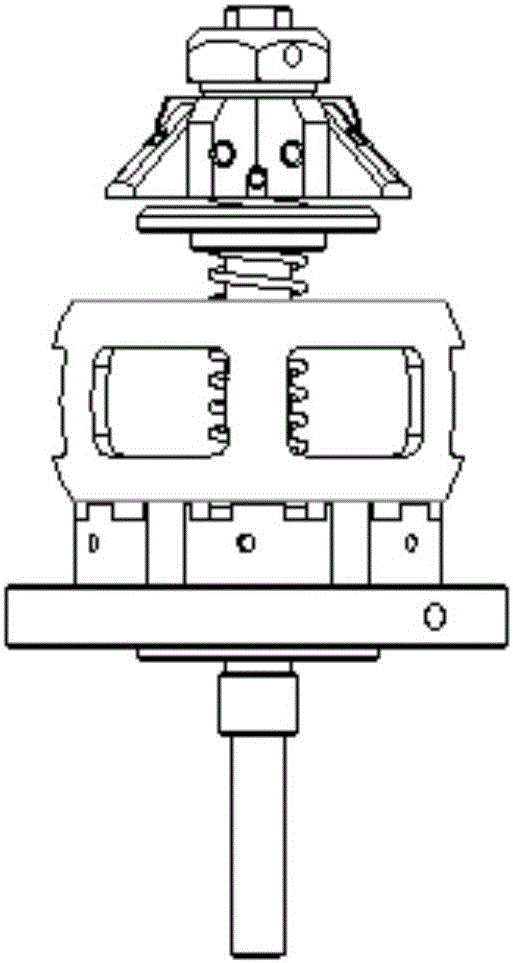

圖1為本實用新型剖視圖。

圖2為本實用新型整體示意圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

一種全自動保持架窗口磨床夾具，包括壓板座螺母1、支撐桿8、夾爪定位塊6、壓板9、壓板座2、柱銷一10、柱銷二3、壓縮彈簧5、頂塊4、工件定位座11和調整墊圈7，壓板座螺母1與夾爪定位塊6間活動連接有支撐桿8；壓板9與壓板座2通過柱銷一10固定連接，柱銷一10選用型號為MSV4-20；壓縮彈簧5設在支撐桿8中部；壓縮彈簧5的上端設有頂塊4，頂塊4通過壓縮彈簧5在支撐桿8上來回移動；夾爪定位塊6位于支撐桿8中下方，夾爪定位塊6與支撐桿8通過柱銷二3連接，柱銷二3選用型號為MSV3-15；工件定位座11設置在夾爪定位塊6外側；調整墊圈7位于夾爪定位塊6下端部位的支撐桿8上，用來調節壓板9壓在保持架的位置。工件定位座11由工件定位套12固定。支撐桿8的傳動部件為注氣型氣缸，解決了液壓缸速度慢，比較笨重的問題。壓板9采用高強度的GCr15材料，具有高耐磨性，壓在保持架表面長時間不易磨損。

壓板9通過壓板座2、柱銷一10、柱銷二3固定連接，使用氣缸帶動支撐桿8，來實現壓板9的上下移動，壓縮彈簧5通過頂塊4、支撐8的上下移動來實現壓板9的張開，使得壓板9下表面壓在保持架表面。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
