本實用新型涉及金剛石毛刷，特別是涉及一種可拆卸式金剛石毛刷。

背景技術：

目前，在單晶硅棒、多晶硅棒和藍寶石立方體加工領域需要使用金剛石毛刷，用以表面的拋光、研磨，這些材料通常硬度較大，就要求毛刷刷絲部分的金剛石含量較高。在加工過程中，毛刷會吸附硅粉，一般使用自來水將毛刷表面硅粉沖洗，傳統工業生產的金剛石毛刷鋁機體采用圓孔設計，排水孔小，沖洗效果不好，硅粉仍覆蓋在毛刷上，不僅造成晶棒表面拋光效果不好，并且縮短了毛刷使用壽命。傳統金剛石毛刷鋁機體和刷絲采用一體式設計，刷絲磨損完畢后，鋁機體不能再重復使用，造成了資源浪費。傳統金剛石毛刷刷絲的金剛石含量為15％左右，切片合格率率低，刷絲部分易磨損。同時在加工過程中，由于刷絲不斷磨損，刷絲和固定圈相平行時，固定圈不能自動損耗，導致需要停機手動切割固定圈，使刷絲露出來接著使用，這樣容易消耗大量的時間和人力用于修理毛刷。因此，本領域需要改進金剛石毛刷。

技術實現要素：

為克服現有技術的不足，本實用新型的目的在于提供一種可拆卸式金剛石毛刷，旨在通過改善毛刷的外部結構和材料構成，實現一種結構簡單、耐磨損、降低能耗、成本較低的可拆卸式金剛石毛刷。

為實現上述目的，本實用新型通過以下技術方案實現：

一種可拆卸式金剛石毛刷，包括：刷絲、固定圈、底座和鋁機體組成，所述刷絲通過所述固定圈固定，并通過使用粘結劑與所述底座固定連接；所述鋁機體，其與所述底座通過螺絲螺母可拆卸連接。

優選的是，所述的可拆卸式金剛石毛刷，其中，所述刷絲采用膠水包覆。

優選的是，所述的可拆卸式金剛石毛刷，其中，所述粘結劑、底座材質均為聚氨酯。

優選的是，所述的可拆卸式金剛石毛刷，其中，所述鋁機體上設有若干個排水孔，所述排水孔為長橢圓形。

本實用新型的有益效果：可拆卸式金剛石毛刷的刷絲部分采用膠水包覆，并采用固定圈固定，其固定圈在加工過程中自動損耗，無需停機手動清理固定圈；刷絲和固定圈通過粘結劑與底座固定連接，鋁機體與底座部分通過螺絲螺母可拆卸連接，這樣便于刷絲磨損完畢后，鋁機體可以重復使用；本案的可拆卸式金剛石毛刷不但增大工作效率，而且節省了成本。

附圖說明

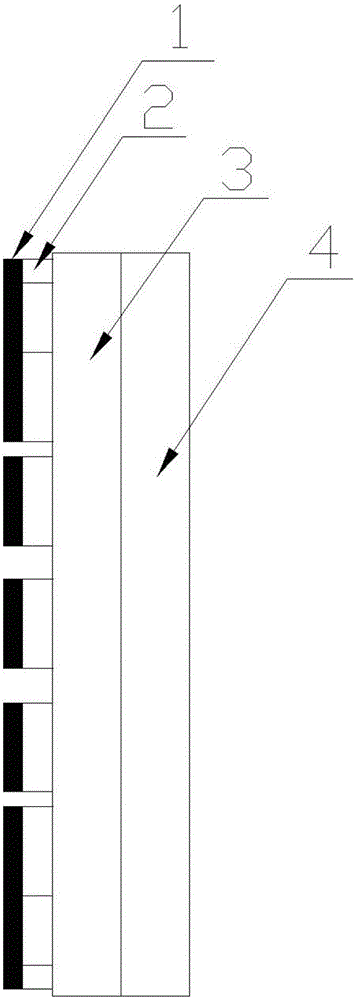

圖1為本實用新型所述的可拆卸式金剛石毛刷一實施例中的主視圖；

圖2為本實用新型所述的可拆卸式金剛石毛刷一實施例中的右視圖。

圖3為本實用新型所述的可拆卸式金剛石毛刷一實施例中的后視圖。

圖4為本實用新型所述的可拆卸式金剛石毛刷一實施例中的俯視圖。

其中，1-刷絲；2-固定圈；3-底座；4-鋁機體。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

一種可拆卸式金剛石毛刷，請參閱附圖1，包括：刷絲、固定圈、底座和鋁機體組成，所述刷絲材料金剛石含量達到25％，并采用膠水包覆，提高了耐磨性，所述刷絲通過所述固定圈固定，并使用粘結劑與所述底座相連接；所述鋁機體上設有若干個長橢圓形排水孔。

進一步的，所述粘結劑、所述底座材質為聚氨酯。

進一步的，所述毛刷采用16個圓柱設計。

通過實施例看出，本實用新型涉及金剛石毛刷領域，可以應用于單晶硅棒、多晶硅棒和藍寶石立方體加工領域中，特別是鋁機體重復使用的實施方案的一種，毛刷刷絲采用16個圓柱式設計，主要是考慮生產過程中排水問題， 根據生產情況可以適當加減為14個或者18個圓柱式設計，同時可以變為橢圓型設計，本實用新型的結構示意圖不僅僅止于圖1舉例的一種，凡是局部變更或者修飾而源于本實用新型的技術思想并應用在金剛石毛刷領域內，都不脫離本實用新型的專利范疇。

盡管本實用新型的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本實用新型的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本實用新型并不限于特定的細節和這里示出與描述的圖例。
