本實用新型涉及一種氣動拋光磨頭結構。

背景技術：

現有技術中拋光打磨頭與整機機體對應連接，機體前端設有與特定規格的打磨頭相匹配的接頭或連接件，該接頭往往不能拆卸，需要更換打磨頭時，必須更換與打磨頭相匹配的整機，浪費成本，費時費力；另外一點，一般裝有打磨頭的整機體積較大，不適用與空間狹小、較細較窄的有限小空間的打磨作業，使用范圍受限。

技術實現要素：

為解決上述技術存在的缺陷，本實用新型旨在提供一種氣動拋光磨頭結構，其至少具有結構簡單、操作方便、適用于多種規格的打磨頭的連接、節約成本、適用范圍廣等優點。

具體實用新型內容如下：

一種氣動拋光磨頭結構，它包括氣動打磨機機體、機體夾緊件、安裝在機體前端的旋轉驅動裝置、與旋轉驅動裝置連接的同步帶輪組件，所述同步帶輪組件一端的同步輪與所述旋轉驅動裝置的旋轉輸出軸連接，同步帶輪組件的另一端同步輪輸出軸中央設有可拆卸的快換打磨頭接頭。

作為一優選實施方案，所述同步帶輪組件包括同步帶和通過同步帶傳動連接的兩個同步輪，所述設有快換打磨頭接頭的同步輪底部通過一支撐板固定在機體上。

進一步地，所述支撐板通過一支架與機體支撐連接。

作為一優選實施方案，所述旋轉驅動裝置包括氣動馬達。

有益效果：

本實用新型在機體的前端通過支架和支撐板固定連接一同步帶輪組件，同步帶輪組件中的同步輪輸出端的輸出軸上設一可拆卸的快換打磨頭接頭，當需要使用不同的打磨頭時，將與同步輪對接的快換打磨頭接頭卸下，換成與要使用的打磨頭匹配的接頭即可，無需更換整機，方便快捷，節約成本。由于同步帶輪組件為整機提供了一個可拆卸的打磨頭接頭延伸段，也適用于狹小的拋光打磨操作空間，適用范圍更廣。綜上，本實用新型至少具有結構簡單、操作方便、適用于多種規格的打磨頭的連接、節約成本、適用范圍廣等優點。

附圖說明

圖1是本實用新型一實施例的整體主視結構示意圖；

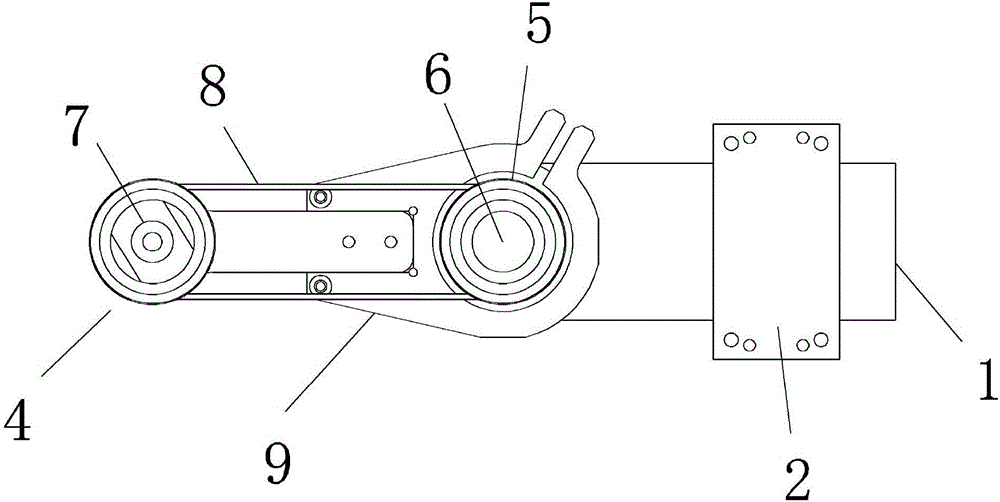

圖2是本實用新型一實施例的整體俯視結構示意圖；

圖3是本實用新型一實施例的左視結構示意圖。

附圖標記：

1、氣動打磨機機體；2、機體夾緊件；3、旋轉驅動裝置；4、同步帶輪組件；5、同步輪；6、旋轉輸出軸；7、快換打磨頭接頭；8、同步帶；9、支撐板；10、支架。

具體實施方式

下面結合具體的實施方式來對本實用新型進行說明：

如圖所示，一種氣動拋光磨頭結構，它包括氣動打磨機機體1、機體夾緊件2、安裝在機體1前端的旋轉驅動裝置3、與旋轉驅動裝置3連接的同步帶輪組件4，所述同步帶輪組件4一端的同步輪5與所述旋轉驅動裝置3的旋轉輸出軸6連接，同步帶輪組件4的另一端同步輪輸出軸中央設有可拆卸的快換打磨頭接頭7。

作為一優選實施方案，所述同步帶輪組件4包括同步帶8和通過同步帶8傳動連接的兩個同步輪，所述設有快換打磨頭接頭7的同步輪底部通過一支撐板9固定在機體1上。

進一步地，所述支撐板9通過一支架10與機體1支撐連接。

作為一優選實施方案，所述旋轉驅動裝置3包括氣動馬達。

正如前述有益效果處所述的，本實用新型是在機體1的前端工作端，設置一如氣動馬達似的旋轉驅動裝置3，驅動一旋轉輸出軸6，通過一同步帶輪組件4傳動至與同步輪輸出端的輸出軸，輸出軸上安裝可拆卸的快換打磨頭接頭7，使得在更換不同規格的打磨頭時，無需再更換整機，節約了成本；該同步帶輪組件4構成了打磨頭對接頭的延生段，整體延伸段的體積比現有技術中一般使用的打磨機整機的體積都小很多，所以本實用新型也同時適用于拋光打磨位置比較狹小的空間，適用范圍更廣。

以上內容僅為本實用新型的較佳實施例，對于本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。
