本實用新型涉及玻璃邊加工的器具領域，特別是一種磨斜邊玻璃磨邊機。

背景技術：

玻璃在加工過程中，為了適用于各種具體的使用環境，要根據需要切割成不同形狀形式的玻璃，但在切割過程中玻璃邊緣會產生毛細、粗糙、尖銳邊等情況，既影響美觀也容易劃傷使用者，因此根據需要玻璃要進行磨邊處理，尤其很多需要進行磨斜邊處理，單次加工小批量的玻璃一般是采用將玻璃固定在工作臺上，人工進行打磨，這樣可以完成磨邊的工作，但是工作效率較低，精度差；而使用磨邊機打磨，目前傳統的玻璃磨邊機采用立式鏈條傳送方式，玻璃夾持力度不夠，使得磨邊的精度不高，冷卻系統簡單，水不能循環利用，水資源浪費嚴重。

技術實現要素：

針對上述問題，本實用新型提供了一種磨斜邊玻璃磨邊機，采用同步帶夾持水平傳送方式，大幅度提高了磨邊的精度，循環水冷卻系統，節約用水，極大減少了水資源的浪費。

為了達成上述目的，本實用新型采用如下技術方案：

一種磨斜邊玻璃磨邊機，包括機架，在所述機架中間部位設有工作平臺，在工作平臺內側設有磨削系統，在工作平臺臺面上設有夾持傳送系統，所述夾持傳送系統固定在機架上，在工作平臺兩側設有承接機構，在磨輪旁邊設有噴頭，噴頭與設在機架上的冷卻機構連通，在機架上設有控制系統。

作為本實用新型的進一步的改進，所述磨削系統是沿待加工玻璃行進方向依次固定在機架上的平磨機構、斜磨機構、去痕機構和拋光機構,所述平磨機構水平固定，所述斜磨機構、去痕機構和拋光機構與工作臺呈一定夾角固定，所述平磨機構和斜磨機構都是由電機和平頭磨輪構成，所述去痕機構包括電機和去痕磨輪，所述拋光機構包括電機和拋光磨輪，在電機底部設有電機固定座，電機通過電機固定座與機架連接。

作為本實用新型的進一步的改進，在所述電機固定座上設有能使電機前后滑動調節磨削力度的磨削力度調節機構。

作為本實用新型的進一步的改進，所述夾持傳送系統包括上層夾持傳送構件、與上層夾持傳送構件配合的固定在機架上的下層夾持傳送構件及動力裝置，在上層夾持傳送構件上設有能使上層夾持傳送構件上下滑動以?shī)A持不同厚度玻璃的夾持厚度調節構件，所述夾持厚度調節構件固定在機架上，上下層夾持傳送構件通過一側的轉軸與固定在一側機架上的動力裝置的輸出軸鉸接。

作為本實用新型的進一步的改進，所述動力裝置包括電機和雙出軸渦輪減速機，所述電機與固定在機架上的雙出軸渦輪減速機連接，所述雙出軸渦輪減速機的兩輸出軸與一側夾持傳送構件的轉軸雙鉸接。

作為本實用新型的進一步的改進，在所述調節裝置上設有能顯示夾持厚度的示數表。

作為本實用新型的進一步的改進，所述承接機構是設置在工作品臺兩側的平行承托桿，在工作品臺內測的承托桿固定在機架上，工作品臺外測的承托桿通過設在承托桿上的連接桿與設在機架上的套筒套接，在工作品臺外測的承托桿上設有支撐桿，在支撐桿底部設有滾輪；在所述承托桿上表面設有若干滑輪，承托桿上表面與夾持傳送機構中的玻璃下表面在同一水品面上。

作為本實用新型的進一步的改進，所述冷卻機構包括與工作臺連接的排水槽、水泵以及與排水槽連通的儲水箱，所述儲水箱放置在機架上，所述水泵固定在機架上并分別與噴頭和儲水箱連通，在磨輪上方設有冷卻水擋板。

作為本實用新型的進一步的改進，所述控制系統是固定在機架上的控制箱，在所述控制箱上設有控制開關、與控制開關相對應的指示燈以及與電機相對應的電流表。

本實用新型的優點是：在機架上設有平磨機構、斜磨機構、去痕機構和拋光機構，玻璃平磨、斜磨、去痕、拋光一次性完成即可達到鏡面效果，工作效率高，節省人力物力成本；電機打磨力度可調，避免了磨輪長時間使用損耗后使打磨力度降低而造成加工效果差，因而避免了二次打磨，進一步提高工作效率；本實用新型夾持傳送系統的動力機構采用雙出軸渦輪減速機，能使皮帶同步夾持水平傳送，使磨邊的精度大幅度提高；設有夾持厚度調節構件，可以對不同厚度的玻璃都有合適加持力，保證了玻璃在傳送加工中的平穩，從而進一步提高玻璃的加工精度；承托桿上的連接桿與設在機架上的套筒套接，使承托面寬度可調，能應對承托不同寬度的玻璃；冷卻系統采用循環水機構，是冷卻水能循環利用，大大節約了水資源；控制系統過加裝了對應電機的電流表，能夠通過觀察電流示數判斷打磨力度，便于打磨力度的調節。

總之，本實用新型采用機械化操作加工，工作效率高，不需要工人打磨，采用同步帶夾持水平傳送方式，大幅度提高了磨邊的精度，循環水冷卻系統，節約用水，極大減少了水資源的浪費。

附圖說明

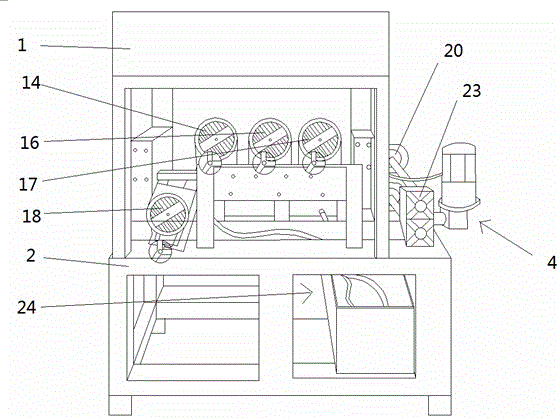

圖1是本實用新型的正面結構示意圖。

圖2是本實用新型的背面結構示意圖。

圖3是本實用新型的磨削力度調節機構的結構示意圖。

圖4是本實用新型的夾持傳送構件的轉軸與動力裝置的輸出軸的雙鉸接結構示意圖。

圖5是本實用新型的夾持傳送系統的夾持厚度調節構件的結構示意圖。

具體實施方式

圖1-5示出了本實用新型的一種實施方式：磨斜邊玻璃磨邊機包括機架2，在所述機架2中間部位設有工作平臺8，在工作平臺8內側設有磨削系統，在工作平臺8臺面上設有夾持傳送系統，所述夾持傳送系統固定在機架2上，在工作平臺8兩側設有承接機構，在磨輪旁邊設有噴頭，噴頭與設在機架2上的冷卻機構24連通，在機架2上設有控制系統1。

所述磨削系統包括電機和固定在電機轉軸上的磨輪，沿待加工玻璃行進方向在機架上依次固定有平磨機構18、斜磨機構14、去痕機構16和拋光機構17,所述平磨機構18水平固定，所述斜磨機構14、去痕機構16和拋光機構17與工作臺呈45度夾角固定，所述平磨機構18和斜磨機構14都是由電機和平頭磨輪構成，所述去痕機構16包括電機和去痕磨輪，所述拋光機構17包括電機和拋光磨輪，在電機底部設有電機固定座26，電機通過電機固定座26與機架2連接。

在所述電機固定座26上設有能使電機前后滑動調節磨削力度的磨削力度調節機構，在電機固定座上設置梯形滑槽，在滑槽內設有梯形板27，梯形板27連接有固定板29并且與固定板29是一體的，在滑槽側面設有固定螺栓25，在調節好電機時能擰緊固定電機，在梯形板上設有絲杠28，絲杠28連接有轉輪30，可以通過調節絲杠28使電機前后滑動。

所述夾持傳送系統包括上層夾持傳送構件20、與上層夾持傳送構件20配合的固定在機架上的下層夾持傳送構件21及動力裝置4，夾持傳送構件是一段夾持橫梁，在夾持橫梁兩端套接有轉軸5，轉軸5上套有皮帶；上層夾持傳送構件20上設有能使上層夾持傳送構件上下滑動以?shī)A持不同厚度玻璃的夾持厚度調節構件3，所述夾持厚度調節構件3是固定在夾持橫梁兩端的手搖同步升降裝置，所述升降裝置另一側連接機架2，在所述調節裝置上設有能顯示夾持厚度的示數表15；上下層夾持傳送構件通過一側的轉軸5與固定在一側機架1上的動力裝置4的輸出軸鉸接。

所述動力裝置包括電機和雙出軸渦輪減速機23，所述電機與固定在機架上的雙出軸渦輪減速機23連接，所述雙出軸渦輪減速機的兩輸出軸31與一側夾持傳送構件的轉軸5雙鉸接。

所述承接機構是設置在工作品臺兩側的平行承托桿6、7，在工作品臺內測的承托桿6固定在機架上，工作品臺外測的承托桿7通過設在承托桿上的連接桿10與設在機架上的套筒套接，在工作品臺外測的承托桿上設有支撐桿9，在支撐桿9底部設有滾輪；在所述承托桿6、7上表面設有若干滑輪，承托桿6、7上表面與夾持傳送機構中的玻璃下表面在同一水品面上，在玻璃進口處，設有玻璃擋桿19，在玻璃擋桿19外側設有若干豎排的滑輪，玻璃擋桿19可以在玻璃進入時對玻璃進行定位。

所述冷卻機構24包括與工作臺連接的排水槽22、與排水槽22連通的儲水箱以及水泵，所述儲水箱放置在機架2上，所述水泵固定在機架2上并分別與噴頭和儲水箱連通，在磨輪上方設有冷卻水擋板，防止冷卻水濺射出來造成水資源浪費。

所述控制系統2是固定在機架2頂上的控制箱，在所述控制箱上設有控制開關13、與控制開關相對應的指示燈12以及與電機相對應的電流表11。

本實用新型的使用說明：旋動控制箱上的旋鈕，依次打開傳送系統、4個磨輪電機和冷卻水泵，待玻璃磨邊機的各系統都啟動起來后將待加工玻璃從右側平放到承托桿上往前推動玻璃，使玻璃的待加工邊接觸到玻璃擋桿，玻璃在皮帶的帶動下緩緩向左傳送進入夾持傳送機構中，然后放手，玻璃在夾持傳送系統的平穩傳送中自動進入磨削系統處，由平磨機構進行平磨，斜磨機構進行斜磨，再由去痕機構磨去紋路，最后由拋光機構進行打磨拋光，在打磨過程中磨輪旁邊的噴頭一直噴出冷卻水進行冷卻，加工完畢后由夾持傳送系統傳送出去，進入左側的承托桿上，然后將加工完畢的玻璃取下即完成了玻璃的磨斜邊加工。
