本發明涉及新材料技術領域，尤其涉及一種鋁合金干式加工用非晶刀具涂層及其制備方法。

背景技術：

近年來，我國航空航天和交通運輸行業飛速發展，隨著國家提倡節能減排，各廠商都在積極進行裝備輕量化研究，從而達到節能減排、節約成本的目的。為了減輕飛機、汽車零部件的重量，鋁合金的使用量逐年增加。汽車零部件中鋁合金材料應用廣泛，為了增加鋁合金的強度，通常在鋁合金中添加大量硅元素，如用于加工缸蓋的金屬型重力鑄造a319鋁合金(含有6.5wt％的si)，用于加工一些殼體的壓力鑄造a380鋁合金(含有8.5wt％的si)，用于加工缸體的壓力鑄造a390鋁合金(含有18.5wt％的si)。硅在鋁合金中以顆粒和多邊形形式存在，顆粒尺度在微米級別，且硬度很高(1000hv左右)，從而在切削加工中造成刀具局部嚴重磨損。此外，硅含量不同導致一些高硅鋁合金富含金屬間化合物，惡化了機加工過程中刀具受力狀況，帶來刀具的嚴重磨損。

航空航天和汽車領域?qū)τ阡X合金加工質量要求越來越高，且綠色加工制造理念的發展促進了干式加工的發展，而部分特殊部件的加工要求不能使用切削液，這對高強鋁合金加工提出了巨大挑戰。干式加工鋁合金時，缺少切削液的冷卻與潤滑作用，同時由于鋁質較軟，塑性變形較大，且熔點較低，在加工區高溫高壓和較大摩擦環境共同作用下，鋁與刀具中的某些原子由于親和力而在刀具前刀面相互粘結聚集而形成積屑瘤(built-upedge,bue)，發生粘刀現象。bue的存在導致刀具在加工過程中的切削力波動增大，產生摩擦磨損波動沖擊，從而降低刀具使用壽命，嚴重影響被加工零部件的表面質量。

涂層刀具的出現，使刀具切削性能有了重大突破。tin涂層是工藝最成熟、應用最廣的涂層。目前，工業發達國家tin涂層刀具的使用率已占高速鋼刀具的50％～70％。近期，多組元多相復合涂層的開發，使涂層刀具的性能上了一個新臺階。公布號為cn102899613a、cn104131256a與cn104846344a的中國專利，分別提出了altin涂層、altisin/alcrn納米復合涂層以及tizralsicn多層納米復合涂層，這些涂層具有化學穩定性好、抗氧化磨損的特性，在加工高合金鋼、不銹鋼、鈦合金以及鎳合金時，相比tin涂層可以大幅度提高刀具壽命。然而，由于存在與鋁親和力較高的ti、al等元素，在加工高強鋁合金時，上述涂層容易產生bue，降低刀具壽命，惡化鋁合金表面加工質量。

考慮到金剛石涂層化學穩定性好，且不與鋁工件材料發生化學反應，不易產生bue，研究人員期望通過刀具表面涂覆金剛石涂層來解決加工過程中刀具磨損嚴重的問題。公布號為cn105603386a中國專利提出了一種微型銑刀納米金剛石涂層的制備方法。但是該方法制備溫度較高，對刀具材料的耐溫性要求嚴苛。

綜上所述，開發一種高強鋁合金干式加工用新型非晶刀具涂層及其制備工藝具有重要的現實意義。

技術實現要素：

本發明解決的技術問題在于提供一種高溫耐磨性好與不粘鋁的鋁合金干式加工用刀具涂層及其制備方法。

有鑒于此，本申請?zhí)峁┝艘环N鋁合金干式加工用非晶刀具涂層，包括：復合于刀具表面的結合層，復合于所述結合層表面的過渡層，復合于所述過渡層表面的功能膜層；所述功能膜層由交替疊加設置的a層與b層組成，所述a層的層數≥1，所述b層的層數≥1，所述a層為非晶碳化鉻-非晶碳復合結構，所述非晶碳化鉻彌散分布于所述非晶碳的基底中，所述b層為類金剛石層。

優選的，所述功能膜層包括四種形式：

a)所述a層復合于所述過渡層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，按照此種方式循環多次，且最后一層為b層；

b)所述a層復合于所述過渡層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，按照此種方式循環多次，且最后一層為a層；

c)所述b層復合于所述過渡層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，按照此種方式循環多次，且最后一層為a層；

d)所述b層復合于所述過渡層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，按照此種方式循環多次，且最后一層為b層。

優選的，所述a層中cr與c的原子百分比小于1，所述b層中的sp3含量高于a層中非晶碳的sp3含量。

優選的，所述結合層的厚度為0.05～0.3μm，所述過渡層的厚度為0.1～0.3μm，所述非晶刀具涂層的厚度為1～3μm；所述結合層為鉻金屬結合層，所述過渡層為碳化鉻過渡層。

本申請還提供了一種上述方案所述的鋁合金干式加工用非晶刀具涂層的制備方法，包括以下步驟：

采用磁控濺射的方法在預處理后的待鍍工件表面沉積結合層；

采用磁控濺射的方法在反應氣相沉積條件下，在所述結合層表面沉積過渡層；

在所述過渡層表面沉積功能膜層，所述功能膜層由交替疊加設置的a層與b層組成，所述a層的層數≥1，所述b層的層數≥1，所述a層采用磁控濺射的方法獲得，所述b層采用對碳離子或碳-氫離子施加偏壓的方法獲得。

優選的，所述a層的制備方法具體為：

調節真空腔室溫度為80～120℃，在氬氣氣氛下，同時磁控濺射鉻靶材和石墨靶材，對表面沉積有過渡層或b層的工件施加偏壓-20～-200v，得到a層，所述偏壓的電源為直流電源或脈沖電源；

或，調節真空腔室溫度為80～120℃，在氬氣和乙炔氣體流量比為1:5的氣氛下，磁控濺射鉻靶材，對表面沉積有過渡層或b層的工件施加偏壓-20～-200v，得到a層，所述偏壓的電源為直流電源或脈沖電源。

優選的，所述b層的制備方法具體為：

在磁控濺射石墨靶材的方式下，對表面沉積有過渡層或a層的工件施加偏壓-20～-200v，得到b層，所述偏壓的電源為直流電源或脈沖電源；

或，在真空腔室內通入氬氣與含碳?xì)湓貧怏w的混合氣體，陽極層離子源在高電壓低電流放電模式下運行，再開啟偏壓電源，設置偏壓值為-1200～-3000v，得到b層，所述偏壓的電源為直流電源或脈沖電源。

優選的，所述預處理后的待鍍工件的預處理工序?yàn)椋?/p>

將所述待鍍工件經過脫脂、漂洗和或脫水后再進行烘干；

將烘干后的待鍍工件置于真空腔室中，將真空腔室抽真空，同時加熱真空腔室至120～150℃；當所述真空腔室真空度大于5×10^-4pa時，調節真空腔室溫度并穩定至80～120℃；

在所述真空腔室通入氬氣，運行陽極層離子源同時開啟偏壓電源對待鍍工件進行等離子體輝光清洗；所述偏壓電源的偏壓值為-1200～-3000v。

優選的，在沉積結合層的過程中，所述偏壓電源為-20～-200v；在沉積過渡層的過程中，所述偏壓電源為-20～-150v。

本申請還提供了一種涂層刀具，包括刀具和復合在所述刀具表面的上述方案所述的鋁合金干式加工用非晶刀具涂層或上述方案所述的制備方法所制備的鋁合金干式加工用非晶刀具涂層。

本申請?zhí)峁┝艘环N鋁合金干式加工用非晶刀具涂層，其包括：復合于刀具表面的結合層，復合于結合層表面的過渡層與復合于過渡層表面的功能膜層，所述功能膜層由交替疊加設置的a層與b層組成，所述a層為非晶碳化鉻-非晶碳復合結構，所述非晶碳化鉻彌散分布于非晶碳基底中，所述b層為類金剛石層。由于鋁是非碳化物形成元素，本申請的功能膜層是碳化物非晶涂層，其具有不粘鋁的特性，同時，所述功能膜層中含有碳化物，可提高高溫穩定性，進而改善刀具的高溫耐磨性；進一步的，本申請中的結合層與過渡層可提高功能膜層與基材的結合力，改善功能膜層與基材之間的性能匹配度，而有利于刀具涂層性能的穩定性。

附圖說明

圖1為本發明鋁合金干式加工用非晶刀具涂層的a結構示意圖；

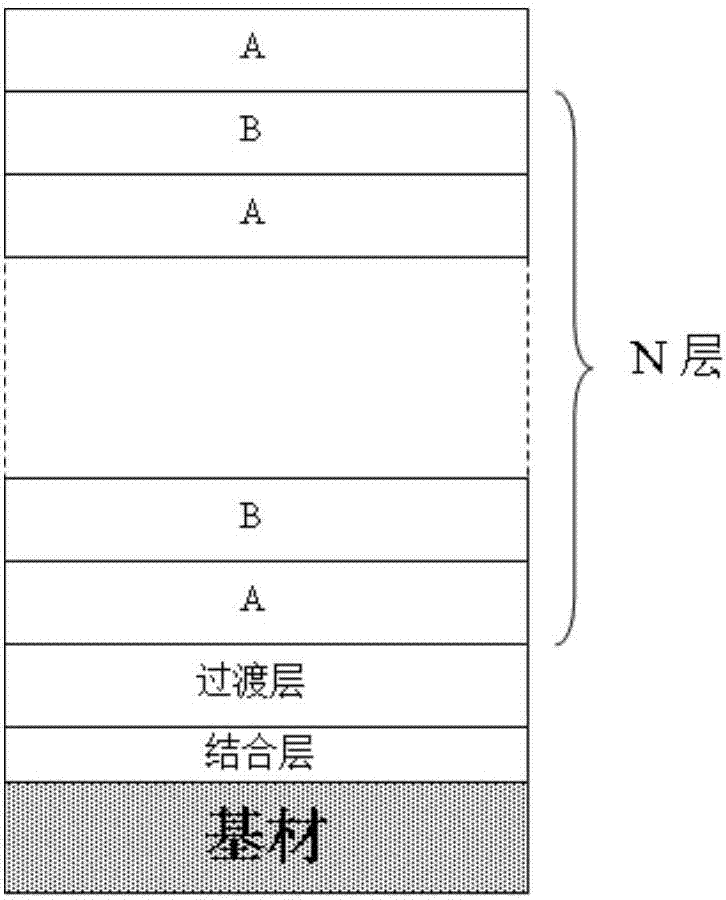

圖2為本發明鋁合金干式加工用非晶刀具涂層的b結構示意圖；

圖3為本發明鋁合金干式加工用非晶刀具涂層的c結構示意圖；

圖4為本發明鋁合金干式加工用非晶刀具涂層的d結構示意圖。

具體實施方式

為了進一步理解本發明，下面結合實施例對本發明優選實施方案進行描述，但是應當理解，這些描述只是為進一步說明本發明的特征和優點，而不是對本發明權利要求的限制。

本發明實施例公開了一種鋁合金干式加工用非晶刀具涂層，包括：復合于刀具表面的結合層，復合于所述結合層表面的過渡層，復合于所述過渡層表面的功能膜層；所述功能膜層由交替疊加設置的a層與b層組成，所述a層為非晶碳化鉻-非晶碳復合結構，所述非晶碳化鉻彌散分布于非晶碳基底中，所述b層為類金剛石層。

本申請?zhí)峁┝艘环N鋁合金干式加工用非晶刀具涂層，其包括結合層與過渡層，所述結合層與過渡層均是為了提高功能膜層與基材的結合力，以改善功能膜層與基材之間的性能匹配度。本申請所述結合層與過渡層為本領域技術人員熟知的復合層；由于本申請功能膜層中含有鉻元素，為了實現與功能膜層的匹配，本申請所述結合層為鉻金屬結合層，所述過渡層為碳化鉻過渡層。

本申請所述功能膜層由交替疊加設置的a層和b層組成，a層的層數≥1，b層的層數≥1，即功能膜層的層結構可以為a層-b層，還可以為a層-b層-a層-b層······，還可以為b層-a層，還可以為b層-a層-b層-a層······，換言之a(chǎn)層與b層作為一個整體，可以重復1次，也可以重復多次，對此，可根據實際需要進行選擇。

在本申請中，所述功能膜層具體包括以下四種形式：

a)所述a層復合于所述過渡層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，按照此種方式循環多次，且最后一層為b層；

b)所述a層復合于所述過渡層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，按照此種方式循環多次，且最后一層為a層；

c)所述b層復合于所述過渡層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，按照此種方式循環多次，且最后一層為a層；

d)所述b層復合于所述過渡層表面，所述a層復合于所述b層表面，所述b層復合于所述a層表面，所述a層復合于所述b層表面，按照此種方式循環多次，且最后一層為b層。

上述功能膜層中的a)方式具體如圖1所示，該種方式可表示為a層-b層-a層-b層·······a層-b層-a層-b層；b)方式具體如圖2所示，該種方式可表示為a層-b層-a層-b層······a層-b層-a層-b層-a層；c)方式具體如圖3所示，該種方式可表示為b層-a層-b層-a層······b層-a層-b層-a層；d)方式具體如圖4所示，該種方式表示為b層-a層-b層-a層······b層-a層-b層-a層-b層。

本申請所述a層具體為非晶碳化鉻-非晶碳子膜層(a-crc/a-c層)，其中非晶碳化鉻(a-crc)顆粒均勻彌散分布于非晶碳(a-c)基底中；所述b層為類金剛石子膜層(dlc層)。上述a-crc/a-c子膜層中cr與c的原子百分比小于1，所述dlc子膜層中的sp3含量高于a-crc/a-c子膜層中非晶碳(a-c)中的sp3含量。

按照本發明，所述刀具涂層中的結合層的厚度為0.05～0.3μm，所述過渡層的厚度為0.1～0.3μm，所述非晶刀具涂層的厚度為1～3μm。

為了得到本申請所述鋁合金干式加工用非晶刀具涂層，本申請還提供了所述鋁合金干式加工用非晶刀具涂層的制備方法，包括以下步驟：

采用磁控濺射的方法在預處理后的待鍍工件表面沉積結合層；

采用磁控濺射的方法在反應氣相沉積條件下，在所述結合層表面沉積過渡層；

在所述過渡層表面沉積功能膜層，所述功能膜層由交替疊加設置的a層與b層組成，所述a層的層數≥1，所述b層的層數≥1，所述a層采用磁控濺射的方法獲得，所述b層采用對碳離子或碳-氫離子施加偏壓的方法獲得。

在上述制備刀具涂層的過程中，本申請首先將待鍍工件進行初步清潔，以去除待鍍工件表面的銹跡或者污漬等污跡。所述初步清潔的方式可為堿液脫脂、可為純水漂洗，還可為脫水，或上述方式的組合，再將經過上述處理后的待鍍工件進行烘干。本發明再將經過上述處理的待鍍工件進行輝光清洗，具體為：

將經過上述處理的待鍍工件置于真空腔室中；

將真空腔室抽真空，同時加熱真空腔室至120～150℃，當真空腔室真空度大于5×10^-4pa時，調節真空腔室溫度并穩定至80～120℃；

在真空腔室通入氬氣，使陽極層離子源在高電壓低電流的放電模式下運行，產生氬離子；同時，開啟偏壓電源，對待鍍工件進行等離子體輝光清洗；所述偏壓電源的偏壓值為-1200～-3000v，所述偏壓電源為直流電源或脈沖電源，所述等離子體輝光清洗的時間為30～60min。

按照本發明，然后在預處理后的待鍍工件表面采用磁控濺射的方法沉積結合層，在反應氣相沉積條件下采用磁控濺射的方法沉積過渡層。所述沉積結合層與沉積過渡層的方法均為磁控濺射的方法，該方法為本領域技術人員熟知的技術手段，對此本申請對磁控濺射的技術手段不進行特別的限制。示例的，所述結合層的制備過程具體為：

采用磁控濺射的方法在預處理后的待鍍工件表面沉積結合層，使結合層的厚度為0.05～0.3μm，在沉積過程中，偏壓電源為-20～-200v，偏壓電源為直流電源或脈沖電源。

所述過渡層的制備過程具體為：

在反應氣相沉積條件下，采用磁控濺射的方法在所述結合層表面沉積過渡層，使過渡層的厚度為0.1～0.3μm，沉積過程中偏壓電源為-20～-150v，偏壓電源為直流電源或脈沖電源。

本申請然后在過渡層表面沉積功能膜層，由于功能膜層包括交替疊加設置的a層與b層，且a層的層數≥1，b層的層數≥1，則，可在所述過渡層表面沉積a層，再在a層表面沉積b層，沉積b層后結束，或再在b層表面沉積a層，再在a層表面沉積b層，重復上述過程；

或，在所述過渡層表面沉積b層，在b層表面沉積a層，沉積a層后結束，或再在a層表面沉積b層，再在b層表面沉積a層，重復上述過程。

本申請所述a層采用磁控濺射的方法獲得，所述b層采用對碳離子或碳-氫離子施加偏壓的方式獲得。所述磁控濺射與所述對碳離子或碳-氫離子施加偏壓的技術手段均為本領域常規的技術手段，本申請對于上述兩種技術手段不進行特別的說明。

具體的，根據濺射靶材的不同，所述a層的制備方法可以為：

調節真空腔室溫度為80～120℃，在氬氣氣氛下，同時磁控濺射鉻靶材和石墨靶材，對表面沉積有過渡層或b層的工件施加偏壓-20～-200v，得到a層，所述偏壓的電源為直流電源或脈沖電源。

所述a層的制備方法還可以為：

調節真空腔室溫度為80～120℃，在氬氣和乙炔氣體流量比為1:5的氣氛下磁控濺射鉻靶材，對表面沉積有過渡層或b層的工件施加偏壓-20～-200v，得到a層，所述偏壓的電源為直流電源或脈沖電源。

本申請所述b層的制備采用對碳離子或碳-氫離子團施加偏壓的方式獲得，具體的，所述b的制備方法可以為：

在磁控濺射石墨靶材的方式下，對表面沉積有過渡層或a層的工件施加偏壓-20～-200v，得到b層，所述偏壓的電源為直流電源或脈沖電源。

所述b層的制備方法還可以為：

在真空腔室內通入氬氣與含碳?xì)湓貧怏w的混合氣體，陽極層離子源在高電壓低電流放電模式下運行，再開啟偏壓電源，設置偏壓值為-1200～-3000v，得到b層，所述偏壓的電源為直流電源或脈沖電源。

上述沉積a層與b層的過程中，可通過調整沉積時間來控制a層與b層的厚度。

本申請還提供了一種涂層刀具，包括刀具和復合在所述刀具表面的上述方案所述的或上述方案所述的制備方法所制備的非晶刀具涂層。

本申請?zhí)峁┑匿X合金干式加工用非晶刀具涂層由于設置有功能膜層，且功能膜層由交替疊加設置的a層與b層組成，所述a層的層數≥1，所述b層的層數≥1，所述a層為非晶碳化鉻-非晶碳復合結構，所述非晶碳化鉻彌散分布于非晶碳基底中，所述b層為類金剛石層；因此，本申請?zhí)峁┑姆蔷繉泳哂懈邷啬湍バ裕唧w表現為硬度高、摩擦系數低、熱穩定性好；同時還具有不粘鋁的特點，具體表現為刀具加工鋁合金后刀具涂層表面光滑、化學性能穩定，不與鋁工件材料發生化學反應。

為了進一步理解本發明，下面結合實施例對本發明提供的鋁合金干式加工用非晶刀具涂層進行詳細說明，本發明的保護范圍不受以下實施例的限制。

實施例1待鍍工件前處理、結合層與過渡層的制備

(1)將待鍍工件-普通刀具經過堿液脫脂、純水漂洗、脫水和熱風(120℃)烘干，去除工件上的銹跡、油漬等污跡；

(2)把經過工序(1)處理的待鍍工件放入真空腔室內；

(3)真空腔室抽真空，并同時加熱真空腔室，保持加熱溫度在150℃；當真空腔室的真空度優于5×10^-4pa后，調節真空腔室溫度并穩定在120℃；

(4)真空腔室通入氬氣，在高電壓低電流放電模式下運行陽極層離子源，產生氬離子；同時，開啟偏壓電源，設置偏壓值為-1500v，對待鍍工件進行等離子體輝光清洗45分鐘，其中偏壓電源可以為直流電源或者脈沖電源；

(5)結合層及過渡層采用磁控濺射方法制備：首先，采用磁控濺射方法沉積一層金屬結合層，該結合層厚度為0.1微米，該金屬為鉻元素；沉積過程中偏壓電源設置為-120v，偏壓電源可以為直流電源或者脈沖電源；采用磁控濺射方法沉積一層金屬碳化物過渡層，該過渡層厚度0.1微米，該金屬碳化物中的金屬為鉻元素；沉積過程中偏壓電源設置為-60v，偏壓電源為脈沖電源。

實施例2采用磁控濺射沉積方法制備高強鋁合金干式加工用非晶刀具涂層

(1)～(5)待鍍工件預處理、結合層的制備與過渡層的制備與實施例1相同；

(6)在氬氣氣氛下，同時磁控濺射鉻靶材和石墨靶材，濺射靶電源為直流電源，濺射靶功率密度小于8w/cm²；鍍膜過程中真空度為0.5pa，調節真空腔室溫度并穩定在120℃；對工件施加偏壓-100v進行a-crc/a-c非晶子膜層沉積涂敷，偏壓電源為直流電源；

(7)重復本實施方案步驟(6)，其中，只進行磁控濺射石墨靶材，對工件進行沉積涂敷，獲得高sp3鍵含量的dlc子膜層，對工件施加偏壓-100v，偏壓電源為直流電源；

(8)重復步驟(6)-繼續沉積a-crc/a-c非晶子膜層(a層)；然后重復步驟(7)-沉積dlc子膜層(b層)，如此重復，……，從而獲得非晶涂層(標記為ab……ab)，厚度為2微米；

(9)該新型非晶涂層的最外一層，可以根據實際應用需要，選擇為a-crc/a-c非晶子膜層a層，也可以為dlc子膜層b層；如附圖1與附圖2所示；

(10)鍍膜工藝結束后，待真空腔室溫度低于80℃，關閉真空閥門，工件出爐。

實施例3采用磁控濺射與陽極層離子源沉積相結合方法制備高強鋁合金干式加工用新型非晶刀具涂層

(1)～(5)待鍍工件預處理、結合層的制備與過渡層的制備與實施例1相同；

(6)參見實施例2的相應步驟；

(7)真空腔室內通入氬氣與乙炔的混合氣體，在氬氣和乙炔氣體流量比1:5的氣氛下，陽極層離子源在高電壓低電流放電模式下運行，產生氬離子或者碳-氫離子團等；然后，開啟偏壓電源，設置偏壓值在-1200～-3000v之間，獲得高sp3鍵含量dlc子膜層；偏壓電源為脈沖電源；

(8)～(10)參見實施例2的相應步驟。

實施例4采用磁控濺射與陽極層離子源沉積相結合方法制備高強鋁合金干式加工用新型非晶刀具涂層

(1)～(5)待鍍工件預處理、結合層的制備與過渡層的制備與實施例1相同；

(6)真空腔室內通入氬氣與乙炔氣體的混合氣體，在氬氣和乙炔氣體流量比1:5的氣氛下進行磁控濺射鉻靶材，濺射靶電源為脈沖電源，濺射靶功率密度小于8w/cm²；鍍膜過程中真空度為0.5pa，調節真空腔室溫度并穩定在120℃；對工件施加偏壓-100v進行a-crc/a-c非晶子膜層沉積涂敷，偏壓電源為脈沖電源；

(7)參見實施例3的相應步驟；

(8)～(10)參見實施例2的相應步驟。

實施例5采用磁控濺射方法制備高強鋁合金干式加工用新型非晶刀具涂層

(6)參見實施例4的相應步驟；

(7)在氬氣氣氛下，磁控濺射石墨靶材，濺射靶電源是脈沖電源，濺射靶功率密度小于8w/cm²；鍍膜過程中真空度為0.5pa，調節真空腔室溫度并穩定在120℃；對工件施加偏壓-100v進行高sp3含量dlc子膜層沉積涂敷，偏壓電源為脈沖電源；

(8)～(10)參見實施例2的相應步驟。

采用實施例1制備的刀具干式加工鋁合金，實驗結果表明，鋁合金表面光滑，不與刀具表面發生反應。

以上實施例的說明只是用于幫助理解本發明的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以對本發明進行若干改進和修飾，這些改進和修飾也落入本發明權利要求的保護范圍內。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
