本發明涉及成型模具技術領域，尤其涉及一種汽車鍛鋁轉向節用的成型模具。

背景技術：

轉向節是汽車轉向橋上的主要零件之一，轉向節的功用是承受汽車前部載荷，支承并帶動前輪繞主銷轉動而使汽車轉向。在汽車行駛狀態下，它承受著多變的沖擊載荷，因此要求轉向節具有很高的強度，轉向節的成型是通過專門的成型模具來進行完成的，現有汽車鍛鋁轉向節用的成型模具的成型步驟比較繁瑣，進而不便于工作人員進行操作，且汽車鍛鋁轉向節用的成型模具的緩沖效果不明顯，進而模座需要經常更換。

技術實現要素：

基于背景技術存在的技術問題，本發明提出了一種汽車鍛鋁轉向節用的成型模具。

本發明提出的一種汽車鍛鋁轉向節用的成型模具，包括上模座和下模座，所述下模座為中空結構，所述下模座的內部豎直設有安裝塊，且安裝塊的頂部和下模座的頂部處于同一水平面上，所述安裝塊的頂部開設有內陷的第一安裝槽，且第一安裝槽的底部內壁上開設有內陷的第二安裝槽，所述第二安裝槽的側壁為扇型截面，且第二安裝槽的底部內壁上設有呈環形分布的四個第一固定桿，所述第二安裝槽的底部內壁上開設有第三安裝槽，且第三安裝槽位于四個第一固定桿之間，所述第三安裝槽的底部內壁上呈環型分布有四個第三固定桿，且四個第三固定桿之間設有第二固定桿，所述第二固定桿的底端固定安裝在第三安裝槽底部內壁的中部位置，所述安裝塊的兩側均設有滑槽，且兩個滑槽分別位于下模座的頂部兩側，所述滑槽的內部水平設有第二固定桿，且第二固定桿的兩端分別與滑槽的兩側內壁相連接，所述第二固定桿上套設有兩個滑塊，且均位于下模座同一側的兩個滑塊相互遠離的一端均固定由壓縮彈簧，所述壓縮彈簧遠離滑塊的一端固定安裝在滑槽的側壁上，所述滑塊的頂部鉸接有第一連接桿，且均位于下模座同一側的第一連接桿相對設置，所述第一連接桿上設有第一固定圓孔，所述下模座的上方設有上模座，所述上模座的底部中央位置焊接有第一安裝柱，且第一安裝柱和第一安裝槽相配合，所述第一安裝柱的底部焊接有第二安裝柱，且第二安裝柱和第二安裝槽相配合，所述第二安裝槽的底部和第一固定桿的頂部相接觸，所述第二安裝柱的底部焊接有第三安裝柱，且第三安裝柱和第三安裝槽相配合，所述第三安裝柱的底部和第三固定桿的頂端相接觸，所述第三安裝柱的底部設有第四安裝槽，且第四安裝槽和第二固定桿相配合。

優選地，所述上模座的底部兩側均設有矩型放置槽，且矩型放置槽的頂部內壁的中部位置固定有凹型安裝座，所述凹型安裝座位于矩型放置槽的內部，所述凹型安裝座的內側設有兩個相互平行的第一固定桿，且兩個第一固定桿分別位于凹型安裝座的兩側，所述第一固定桿和第一固定圓孔的內壁滑動連接。

優選地，所述第三安裝柱的底部兩側均設有澆注輸出設備，且澆注輸出設備的底端和第三安裝柱的底端處于同一水平面上，所述澆注輸出設備上連接有輸料管，所述輸料管的一端連接有進料接頭，且進料接頭法蘭安裝在上模座的頂部。

優選地，所述安裝塊的外側繞設有水管，所述水管的一端連接有輸入接頭，且輸入接頭通過法蘭安裝在下模座的一側，所述輸入接頭連接有水泵的出水孔，且水泵的進水口連接有冷凝器，所述水管的另一端連接有輸出接頭，且輸出接頭通過法蘭安裝在下模座的另一側。

優選地，所述上模座的上方設有液壓油缸，且液壓油缸固定安裝在設備上，所述液壓油缸的活塞桿和上模座的頂部固定連接。

優選地，所述第一安裝柱、第二安裝柱、第三安裝柱、第四安裝槽、第一安裝槽、第二安裝槽、第三安裝槽和第二固定桿均處于同一軸線上。

本發明的有益效果：

1、通過上模座上的第一安裝柱、第二安裝柱、第三安裝柱、第四安裝槽分別與對應的第一安裝槽、第二安裝槽、第三安裝槽、第二固定桿相配合，同時第二安裝柱的底部、第三安裝柱的底部分別與對應的第一固定桿的頂端、第三固定桿的頂端相接觸，然后再利用澆注輸出設備進行澆注，進而可以得到轉向節，極大的提高了轉向節的成型效率，且便于工作人員進行操作；

2、通過矩型放置槽、第一固定桿、第一連接桿、滑塊、壓縮彈簧和第二固定桿相配合，上模座在液壓油缸的作用下，上模座可以帶動第一連接桿上的第一固定圓孔的內壁在第一固定桿上進行滑動，此時第一連接桿的傾斜角度和高度位置均發生改變，第一連接桿可以帶動滑塊在第二固定桿上進行滑動，同時滑塊在滑槽的內壁上進行滑動，使得兩個滑塊之間相互遠離，滑塊對壓縮彈簧進行壓縮，壓縮彈簧由于自身彈力，進而具有較好的緩沖效果，使得汽車鍛鋁轉向節用的成型模具具有較好的緩沖效果，避免了上模座或者下模座因瞬間的沖擊力而造成損壞；

本發明具有較好的緩沖效果，避免了上模座或者下模座因瞬間的沖擊力而造成損壞，延長了上模座或者下模座的使用壽命，且轉向節的成型步驟簡單，便于工作人員進行操作。

附圖說明

圖1為本發明提出的一種汽車鍛鋁轉向節用的成型模具的結構示意圖；

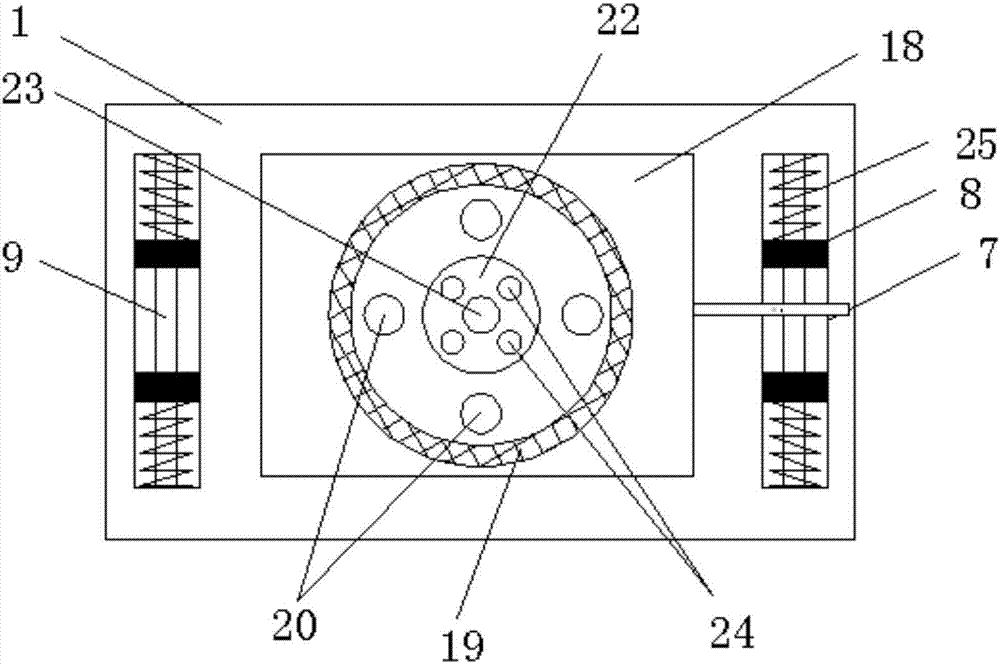

圖2為本發明提出的一種汽車鍛鋁轉向節用的成型模具的下模座的俯視圖。

圖中：1下模座、2上模座、3矩型放置槽、4凹型安裝座、5第一固定桿、6第一連接桿、7滑槽、8滑塊、9第二固定桿、10輸入接頭、11輸出接頭、12水管、13第一安裝柱、14第二安裝柱、15澆注輸出設備、16第三安裝柱、17第四安裝槽、18第一安裝槽、19第二安裝槽、20第一固定桿、21安裝塊、22第三安裝槽、23第二固定桿、24第三固定桿、25壓縮彈簧。

具體實施方式

下面結合具體實施例對本發明作進一步解說。

實施例

參考圖1-2，本實施例中提出了一種汽車鍛鋁轉向節用的成型模具，包括上模座2和下模座1，下模座1為中空結構，下模座1的內部豎直設有安裝塊21，且安裝塊21的頂部和下模座1的頂部處于同一水平面上，安裝塊21的頂部開設有內陷的第一安裝槽18，且第一安裝槽18的底部內壁上開設有內陷的第二安裝槽19，第二安裝槽19的側壁為扇型截面，且第二安裝槽19的底部內壁上設有呈環形分布的四個第一固定桿20，第二安裝槽19的底部內壁上開設有第三安裝槽22，且第三安裝槽22位于四個第一固定桿20之間，第三安裝槽22的底部內壁上呈環型分布有四個第三固定桿24，且四個第三固定桿24之間設有第二固定桿23，第二固定桿23的底端固定安裝在第三安裝槽22底部內壁的中部位置，安裝塊21的兩側均設有滑槽7，且兩個滑槽7分別位于下模座1的頂部兩側，滑槽7的內部水平設有第二固定桿9，且第二固定桿9的兩端分別與滑槽7的兩側內壁相連接，第二固定桿9上套設有兩個滑塊8，且均位于下模座1同一側的兩個滑塊8相互遠離的一端均固定由壓縮彈簧25，壓縮彈簧25遠離滑塊8的一端固定安裝在滑槽7的側壁上，滑塊8的頂部鉸接有第一連接桿6，且均位于下模座1同一側的第一連接桿6相對設置，當上模座2在液壓油缸的作用下，上模座2向下進行移動，上模座2可以帶動第一連接桿6進行位置移動，進而改變第一連接桿6和下模座1水平位置之間的夾角發生改變，第一連接桿6可以帶動滑塊8在滑槽7的內壁上進行滑動，同時滑塊8在第二固定桿9上進行滑動，使得兩個滑塊8相互遠離，滑塊8對壓縮彈簧25進行壓縮，壓縮彈簧25由于自身的彈力阻礙滑塊8進行滑動，進而具有較好的緩沖效果，避免了上模座2和下模座1在工作時被損壞，第一連接桿6上設有第一固定圓孔，下模座1的上方設有上模座2，上模座2的底部中央位置焊接有第一安裝柱13，且第一安裝柱13和第一安裝槽18相配合，用于第一安裝柱13的底部焊接有第二安裝柱14，且第二安裝柱14和第二安裝槽19相配合，第二安裝槽14的底部和第一固定桿20的頂部相接觸，第二安裝柱14的底部焊接有第三安裝柱16，且第三安裝柱16和第三安裝槽22相配合，第三安裝柱16的底部和第三固定桿24的頂端相接觸，上模座2上的第一安裝柱13、第二安裝柱14、第三安裝柱16分別與對應的第一安裝槽18、第二安裝槽19、第三安裝槽22相配合，可以進行澆注轉向節主體，在第二安裝柱14的底部和四個第一固定桿20的頂端相接觸，用于澆注碟剎座固定孔，在第三安裝柱16的底部和第三固定桿24的頂端相接觸，用于澆注輪轂軸承安裝孔，第三安裝柱16的底部設有第四安裝槽17，第四安裝槽17和第二固定桿23相配合，用于澆注轉向拉桿固定孔。

本實施例中，上模座2的底部兩側均設有矩型放置槽3，且矩型放置槽3的頂部內壁的中部位置固定有凹型安裝座4，凹型安裝座4位于矩型放置槽3的內部，凹型安裝座4的內側設有兩個相互平行的第一固定桿5，且兩個第一固定桿5分別位于凹型安裝座4的兩側，第一固定桿5和第一固定圓孔的內壁滑動連接，在凹型安裝座4內側的第一固定桿5和第一連接桿6上的第一固定圓孔相配合，上模座2向下模座1的方向進行移動，使得第一固定桿5在第一連接桿6上的第一固定圓孔內壁上進行滑動，進而來改變第一連接桿6的傾斜角度，使得第一連接桿6的底端在滑塊8的頂部進行轉動，安裝柱16的底部兩側均設有澆注輸出設備15，且澆注輸出設備15的底端和第三安裝柱16的底端處于同一水平面上，澆注輸出設備15上連接有輸料管，輸料管的一端連接有進料接頭，且進料接頭法蘭安裝在上模座2的頂部，外部設備依次經過進料接頭、輸料管和澆注輸出設備15，使得澆注輸出設備1可以進行澆注工作，安裝塊21的外側繞設有水管12，水管12的一端連接有輸入接頭10，且輸入接頭10通過法蘭安裝在下模座1的一側，輸入接頭10連接有水泵的出水孔，且水泵的進水口連接有冷凝器，冷凝器的型號為cxv-435，水管12的另一端連接有輸出接頭11，且輸出接頭11通過法蘭安裝在下模座1的另一側，在水泵、冷凝器、輸入接頭10、水管12和輸出接頭11相配合，水泵可以為下模座1的內部提供冷凝水，便于轉向節的成型，上模座2的上方設有液壓油缸，且液壓油缸固定安裝在設備上，液壓油缸的活塞桿和上模座2的頂部固定連接，液壓油缸為上模座2的移動提供動力，第一安裝柱13、第二安裝柱14、第三安裝柱16、第四安裝槽17、第一安裝槽18、第二安裝槽19、第三安裝槽22和第二固定桿23均處于同一軸線上，本發明具有較好的緩沖效果，避免了上模座2或者下模座1因瞬間的沖擊力而造成損壞，延長了上模座2或者下模座1的使用壽命，且轉向節的成型步驟簡單，進而便于工作人員進行操作。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
