本實用新型涉及一種金剛石滾輪，更具體地說，它涉及一種變速箱齒輪用金剛石滾輪。

背景技術：

金剛石滾輪一般安裝在磨床的修整裝置上，金剛石滾輪修整砂輪，砂輪成型后再磨削零件，從而將金剛石滾輪的外形輪廓及精度、尺寸通過砂輪復制到被加工的零件表面，專用于變速箱齒輪的金剛石滾輪稱為變速箱齒輪用金剛石滾輪，變速箱齒輪用金剛石滾輪的外圓周側壁上的輪廓形狀與變速箱齒輪的外輪廓一致，通過砂輪將變速箱齒輪用金剛石滾輪外圓周側壁上的輪廓復制在變速箱齒輪的外表面上。

現有授權公告號為CN202528059U的中國專利提供了一種風電軸承滾道金剛石滾輪，其在滾輪本體的外圓周表面設置有半圓形缺口，在半圓形缺口的內側壁設置有金剛石顆粒，在砂輪修整的時候，能夠一次成型，修整效率高。

但是，砂輪是由陶瓷顆粒進過粘結而成，當變速箱齒輪用金剛石滾輪在磨削砂輪的時候，砂輪上的陶瓷顆粒會不斷的脫落，由于砂輪高速轉動，從而將脫落的陶瓷顆粒高速飛出，如果陶瓷顆粒飛入操作者的眼睛中，則非常的危險。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種能夠?qū)︼w出的陶瓷顆粒進行導向的減變速箱齒輪用金剛石滾輪。

為實現上述目的，本實用新型提供了如下技術方案：

一種變速箱齒輪用金剛石滾輪，包括滾輪本體、軸向貫穿滾輪本體的安裝孔、位于滾輪本體外圓周側壁上的修整刀具，所述滾輪本體的兩端側壁均沿滾輪本體軸向延伸形成有擋環，其中一個所述擋環的端面設置有延伸至另一擋環內且與滾輪本體同軸的疏散環孔，每個所述擋環的外圓周側壁均設置有若干個與疏散環孔相通以供陶瓷顆粒進入的收集通孔。

通過采用上述技術方案，在安裝滾輪本體的時候，將疏散環孔的孔口背離操作人員方向，當修整刀具對砂輪進行修整的過程中，砂輪上的陶瓷顆粒不斷的脫離，脫離的陶瓷顆粒大部分進入收集通孔內，小部分與擋環相抵，對飛出的陶瓷顆粒進行導向，使陶瓷顆粒均不能飛向操作人員，提高操作人員的安全性。

進一步地，每一所述收集通孔朝向修整刀具方向的內側壁均設置有用于對陶瓷顆粒進入疏散環孔內進行導向的導向面。

通過采用上述技術方案，進入收集通孔內的陶瓷顆粒大部分會直接進入疏散環孔，小部分會與導向面相抵，經導向面滑入疏散環孔內。

進一步地，每一所述導向面均呈內凹圓弧面狀。

通過采用上述技術方案，能夠更好的對陶瓷顆粒進行導向。

進一步地，每一所述導向面上均設置有橡膠墊。

通過采用上述技術方案，當陶瓷顆粒與橡膠墊相抵后，由于橡膠墊具有彈性，能夠減弱陶瓷顆粒的回彈，使陶瓷顆粒由慣性作用順利滑入疏散環孔內。

進一步地，所述橡膠墊的外表面涂覆有用于防止橡膠墊燙傷的金屬層。

通過采用上述技術方案，由于修整刀具與砂輪高速相對摩擦，所以從砂輪上脫落的陶瓷顆粒較熱，陶瓷顆粒通過金屬層與橡膠墊相抵，從而有效防止橡膠墊的燙傷。

進一步地，所述疏散環孔的內圓周側壁設置有若干個相互交錯以使陶瓷顆粒緩慢流出的減速凹紋。

通過采用上述技術方案，當陶瓷顆粒在疏散環孔內滾動的時候，減速凹紋增大了疏散環孔內側壁的粗糙度，減小陶瓷顆粒與疏散環孔內側壁的相對運動，使疏散環孔內的陶瓷顆粒有序的經疏散環孔的孔口排出。

綜上所述，本實用新型具有以下有益效果：

1、通過在滾輪本體兩端側壁上擋環的設置，以及擋環上收集通孔、疏散環孔的設置，能夠有效對飛出的陶瓷顆粒進行導向，減小陶瓷顆粒飛入操作人員方向的情況；

2、通過導向面的設置，能夠與導向面相抵的陶瓷顆粒順利進入疏散環孔內。

附圖說明

圖1為本實施例的剖面結構示意圖；

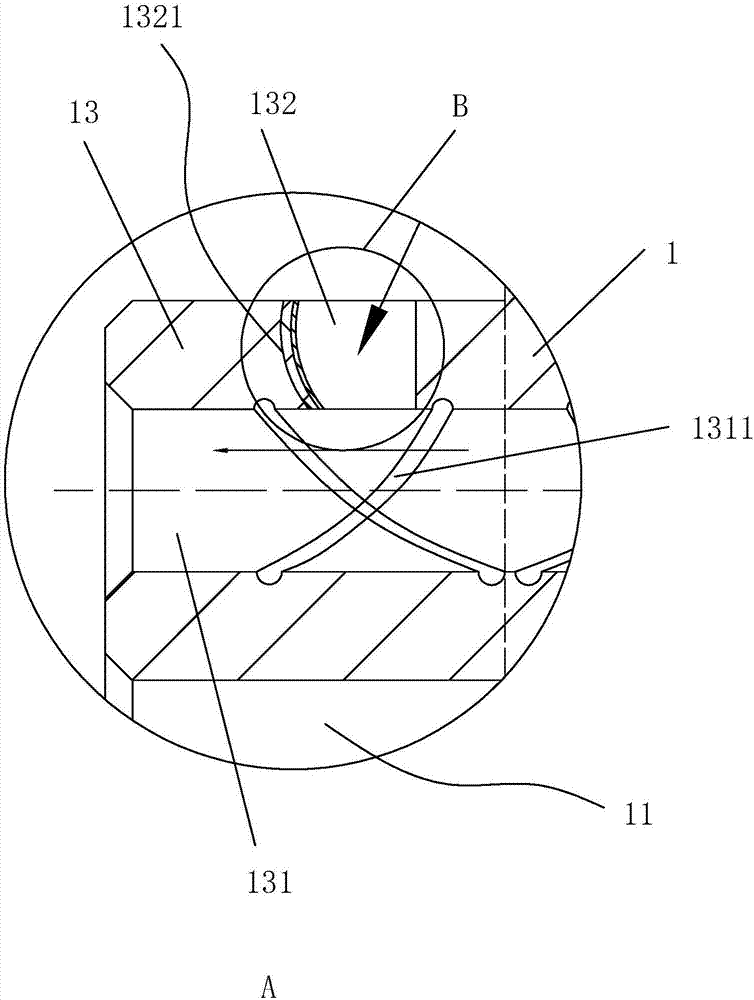

圖2為圖1中A部分的放大圖，主要用于體現收集通孔與導向面之間的結構關系；

圖3為圖2中B部分的放大圖，主要用于體現橡膠墊和金屬層之間的結構關系。

圖中：1、滾輪本體；11、安裝孔；12、修整刀具；13、擋環；131、疏散環孔；1311、減速凹紋；132、收集通孔；1321、導向面；2、橡膠墊；3、金屬層。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例：

一種變速箱齒輪用金剛石滾輪，參照圖1，其包括滾輪本體1，滾輪本體1軸向貫穿設置有安裝孔11，以用于滾輪本體1的安裝；滾輪本體1的外圓周側壁設置有修整刀具12，以用于加工砂輪（圖中未示出），滾輪本體1的兩端側壁均沿滾輪本體1軸向延伸形成有擋環13，當修整刀具12與砂輪相抵時，砂輪上脫落的陶瓷顆粒飛向擋環13，擋環13與陶瓷顆粒相抵，以減弱陶瓷顆粒飛動的速度。

參照圖1和圖2，其中一個擋環13的端面設置有疏散環孔131，疏散環孔131向另一擋環13內延伸，且與滾輪本體1同軸，每個擋環13的外圓周側壁均設置有若干個與疏散環孔131相通的收集通孔132，以供陶瓷顆粒進入，當陶瓷顆粒從砂輪上脫落后，大部分的陶瓷顆粒經收集通孔132進入疏散環孔131內，以對飛出的陶瓷顆粒進行導向，大大減小陶瓷顆粒飛向操作人員的情況，提高操作人員的安全性。

參照圖1和圖2，每一收集通孔132均呈圓形或方形，每一收集通孔132朝向修整刀具12方向的內側壁均設置有導向面1321，以用于對脫離的陶瓷顆粒進入疏散環孔131內的過程中進行導向，每一導向面1321均呈內凹的圓弧面狀，當陶瓷顆粒與導向面1321相抵時，在內凹的圓弧面上滑入疏散環孔131，以更好的對陶瓷顆粒進行導向。

參照圖3，每一導向面1321上均設置有橡膠墊2，由于橡膠墊2具有彈性，當陶瓷顆粒與橡膠墊2相抵后，橡膠墊2通過彈性變形，以減弱陶瓷顆粒反彈的速度，使與橡膠墊2相抵的陶瓷顆粒通過慣性作用，進入疏散環孔131內。

參照圖3，橡膠墊2的外表面涂覆有金屬層3，以用于防止橡膠墊2燙傷，延長橡膠墊2的使用壽命，金屬層3可由各種金屬粉粘附形成，例如鐵粉或鋁粉。

參照圖1和圖2，疏散環孔131的內圓周側壁設置有若干個相互交錯的減速凹紋1311，當陶瓷顆粒在疏散環孔131內滾動時，以減緩陶瓷顆粒滾動的速度。

工作原理如下：當安裝滾輪本體1的時候，將疏散環孔131的孔口背離操作人員的方向；當進行修整砂輪的時候，滾輪本體1轉動并對砂輪進行磨削，砂輪與修整刀具12相貼合的外圓周側壁上陶瓷顆粒不斷脫離，脫離的陶瓷顆粒順著修整刀具12飛離，大部分陶瓷顆粒進入收集通孔132，其余部分陶瓷顆粒與擋環13相抵，從而對陶瓷顆粒進行導向，防止陶瓷顆粒飛向操作人員。

進入收集通孔132內的陶瓷顆粒一部分直接進入疏散環孔131，另一部分與橡膠墊2上金屬層3相抵，經金屬層3相抵后，以及由于自身慣性進入疏散環孔131內，進入疏散環孔131內的陶瓷顆粒在疏散環孔131內不斷的滾動，陶瓷顆粒經疏散環孔131的孔口流出，由于疏散環孔131的孔口背離操作人員，所以經疏散環孔131的孔口流出的陶瓷顆粒不會飛向操作人員，整個修整過程有效對陶瓷顆粒進行導向，提高操作人員的安全性。
