本申請涉及油氣田地面工程腐蝕與防護，尤其涉及一種油水容器內壁電化學保護裝置。

背景技術：

1、專利號為cn104328440b公開了一種容器及管道內壁外加電流陰極保護裝置。對比：該專利所屬裝置通過在容器或管道表面開孔，安裝基座、絕緣裝置和輔助陽極，輔助陽極與容器內部水介質接觸而與容器或管道內壁絕緣，輔助陽極連接直流電源正極，容器或管道金屬部分連接直流電源負極從而構成管道或容器內壁外加電流陰極保護系統。不足：只能應用于純水容器內壁保護；應用于油田場景油水容器內壁保護時存在安全隱患。原因是：油田生產中油水容器或管道有可能會有油氣進入上專利所述裝置的容器或管道內部，并且油氣田地面流程難以避免混入空氣，在這種意外情況下，利用上述專利裝置及方法有燃爆安全隱患，因此我們提出了一種油水容器內壁電化學保護裝置。

技術實現思路

1、本申請提供了一種油水容器內壁電化學保護裝置，以解決現有技術中專利號為cn104328440b公開了一種容器及管道內壁外加電流陰極保護裝置只能應用于純水容器內壁保護，應用于油田場景油水容器內壁保護時存在安全隱患的問題。

2、為了解決上述技術問題或者至少部分地解決上述技術問題，本申請提供了一種油水容器內壁電化學保護裝置，包括：

3、輔助陰極，所述輔助陰極通過接地線連接輔助陰極接地體，所述輔助陰極的主體結構為輔助陰極合金管本體，所述輔助陰極合金管本體的外側開有兩個孔，且兩個所述孔的外側分別焊接有第一底座和第二底座，所述第一底座和所述第二底座的內部均通過螺紋連接螺紋型電纜密封頭和螺紋型參比電極，且所述螺紋型電纜密封頭的中部貫穿密封插接參比電纜，并且所述參比電纜焊接在所述第一底座包圍的孔外側壁上；

4、直流電源，所述直流電源通過導線連接金屬油水容器側壁和輔助陽極；

5、所述輔助陰極密封連接在底水排出管線上，所述底水排出管線固定插接在所述金屬油水容器的側壁下部。

6、可選地，所述輔助陰極合金管本體的兩端分別焊接有第一法蘭盤和第二法蘭盤，所述第一法蘭盤和第二法蘭盤與所述底水排出管線絕緣相連。

7、可選地，所述第一底座的內側下部設有帶孔密封塞，所述帶孔密封塞的中部穿插所述參比電纜。

8、可選地，所述螺紋型參比電極加裝四氟密封墊與所述第二底座螺紋連接。

9、可選地，所述輔助陽極和輔助陰極接地體均設有多個，所述輔助陽極和輔助陰極接地體均深埋在地下，所述輔助陽極和輔助陰極接地體間距不小于1m。

10、可選地，所述輔助陰極外表面涂覆絕緣防腐材料。

11、可選地，所述金屬油水容器通過導線連接智能排流控制器，所述智能排流控制器通過地線連接防雷接地體。

12、可選地，所述金屬油水容器、底水排出管線、輔助陰極、輔助陰極接地體、輔助陽極和直流電源形成閉合回路。

13、可選地，所述輔助陰極合金管本體外側通過輔助陰極接地體連接電纜連接輔助陰極接地體。

14、可選地，所述金屬油水容器的下端左右兩側固定連接有容器鋼質底座，所述容器鋼質底座固定放置在容器水泥基礎上。

15、本申請實施例提供的上述技術方案與現有技術相比具有如下優點：

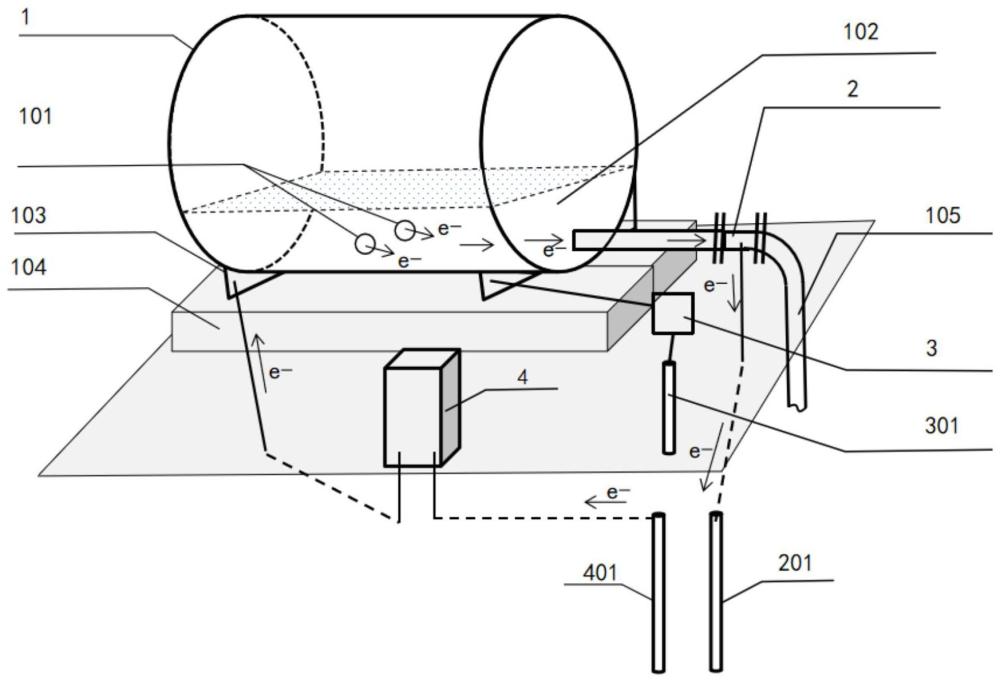

16、本申請實施例提供的該設備，直流電源啟動后，電子通過直流電源負極線流向金屬油水容器的金屬本體，然后通過金屬油水容器內表面防腐涂層的容器內防腐層破損口流入容器內導電鹽水介質，在容器內導電鹽水中導電離子的作用下，電子傳導至輔助陰極合金管本體內表面，然后電子在外電場作用下通過輔助陰極合金管本體連接輔助陰極接地體連接電纜經輔助陰極接地體流入土壤，繼而流入輔助陽極，并經直流電源正極線流回直流電源。直流電源提供的持續電子，平衡了容器內防腐層破損口在金屬油水容器內底部鹽水電解質環境中產生的電化學腐蝕原電池陰陽極電位差，從而起到金屬油水容器內壁電化學保護作用，并且金屬油水容器的防雷接地體通過導線串接智能排流控制器，當遇到雷暴天氣或其他電氣系統接地故障時的高電壓危害時，智能排流控制器智能導通消除雷擊或其他異常過電壓危害。其他狀態時智能排流控制器處于關斷狀態，以確保系統電化學保護電流通過容器內導電鹽水，經輔助輔助陰極流回直流電源。

技術特征：

1.一種油水容器內壁電化學保護裝置，其特征在于，包括：

2.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述輔助陰極合金管本體(202)的兩端分別焊接有第一法蘭盤(204)和第二法蘭盤(205)，所述第一法蘭盤(204)和第二法蘭盤(205)與所述底水排出管線(105)絕緣相連。

3.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述第一底座(206)的內側下部設有帶孔密封塞(207)，所述帶孔密封塞(207)的中部穿插所述參比電纜(209)。

4.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述螺紋型參比電極(211)加裝四氟密封墊與所述第二底座螺紋連接。

5.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述輔助陽極(401)和輔助陰極接地體(201)均設有多個，所述輔助陽極(401)和輔助陰極接地體(201)均深埋在地下，所述輔助陽極(401)和輔助陰極接地體(201)間距不小于1m。

6.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述輔助陰極(2)外表面涂覆絕緣防腐材料。

7.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述金屬油水容器(1)通過導線連接智能排流控制器(3)，所述智能排流控制器(3)通過地線連接防雷接地體(301)。

8.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述金屬油水容器(1)、底水排出管線(105)、輔助陰極(2)、輔助陰極接地體(201)、輔助陽極(401)和直流電源(4)形成閉合回路。

9.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述輔助陰極合金管本體(202)外側通過輔助陰極接地體連接電纜(203)連接輔助陰極接地體(201)。

10.根據權利要求1所述的油水容器內壁電化學保護裝置，其特征在于：所述金屬油水容器(1)的下端左右兩側固定連接有容器鋼質底座(103)，所述容器鋼質底座(103)固定放置在容器水泥基礎(104)上。

技術總結
本申請涉及一種油水容器內壁電化學保護裝置，包括：輔助陰極，所述輔助陰極通過接地線連接輔助陰極接地體，所述輔助陰極的主體結構為輔助陰極合金管本體，所述輔助陰極合金管本體的外側開有兩個孔，且兩個所述孔的外側分別焊接有第一底座和第二底座，所述第一底座和所述第二底座的內部均通過螺紋連接螺紋型電纜密封頭和螺紋型參比電極，且所述螺紋型電纜密封頭的中部貫穿密封插接參比電纜。本申請實施例提供的該設備，直流電源提供的持續電子，平衡了容器內防腐層破損口在金屬油水容器內底部鹽水電解質環境中產生的電化學腐蝕原電池陰陽極電位差，從而起到金屬油水容器內壁電化學保護作用。

技術研發人員：王存博,蘇鋒,薛秀敏,孫思佳,王振堂,閆劉斌,殷新田
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/28
