本技術涉及大理石加工，特別是涉及一種大理石加工用打磨設備。

背景技術：

1、大理石是一種白色帶有黑色花紋的石灰巖，伴隨著人民生活水平的不斷提高，大理石在國內被廣泛應用于地面鋪裝、櫥柜和家具的臺面裝飾，大理石在切割開采出來后需要使用打磨設備對其表面進行打磨處理，以進一步提高大理石的美觀度；

2、如授權公告號為cn216576995u的實用新型所公開的一種大理石加工用打磨設備，其技術方案要點是：包括工作臺，工作臺的上端設置有多個升降裝置，升降裝置的上端設置有支撐架，支撐架的一端設置有轉動電機，轉動電機的輸出軸貫穿支撐架并固定連接有螺紋桿，螺紋桿設置在支撐架的內部，螺紋桿上設置有滑動板，滑動板的外側固定設置有打磨電機，打磨電機的下端固定連接有打磨頭，工作臺的上端設置有防塵罩，工作臺的上表面開設有多個集塵孔，集塵孔的內部固定設置有集塵分支管，多個集塵分支管分別連接有集塵管，集塵管的一側連接有風機，風機的另一端連接有集塵箱；本實用新型解決了現有的打磨裝置在使用時工作效率低以及粉塵會飄散在空氣中，會影響作業環境的問題。然而該技術方案在應用的過程中打磨位置上方仍暴露在打磨加工環境中，仍會有大量的灰塵散逸在加工環境中影響工人健康安全，且容易發生安全事故，存在著不能隔絕設備外部加工環境與打磨大理石區域以避免灰塵散逸的技術問題。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種大理石加工用打磨設備，能解決打磨位置上方仍暴露在打磨加工環境中，仍會有大量的灰塵散逸在加工環境中影響工人健康安全，且容易發生安全事故，存在著不能隔絕設備外部加工環境與打磨大理石區域以避免灰塵散逸的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種大理石加工用打磨設備，包括臺板，所述臺板底部的兩端設置有底架，所述臺板的頂端設置有框體，所述框體內側頂端的中間位置處設置有線性導軌，所述線性導軌的底端設置有升降電缸，所述升降電缸的底端設置有打磨機構，所述框體的一側設置有除塵機構，所述臺板頂端的中間位置處設置有轉臺，所述臺板的中間位置處穿設有轉軸，所述臺板底端的中間位置處設置有伺服電機，所述轉軸的頂端和轉臺底端的中間位置處固定連接，所述轉軸的底端和伺服電機的輸出端固定連接，所述臺板前端的一側設置有操控臺，所述框體內部頂端的前端穿設有隔離防護板，所述隔離防護板的頂端設置有連接頂板，所述臺板頂部兩側的前端設置有頂升電缸，所述隔離防護板的底端設置有密封條，所述隔離防護板的內部設置有透明窗，所述框體內部兩側的前端設置有穩定滑槽，所述轉臺的頂部設置有穩固組件。

3、作為本實用新型的一種優選技術方案，所述頂升電缸的頂端和連接頂板的底部固定連接，所述隔離防護板的兩側插接進穩定滑槽的內部。

4、作為本實用新型的一種優選技術方案，所述打磨機構包括驅動電機，所述驅動電機設置在升降電缸的底端，所述驅動電機的輸出端設置有打磨盤。

5、作為本實用新型的一種優選技術方案，所述除塵機構包括集塵箱，所述集塵箱設置在臺板底部一側的中間位置處，所述集塵箱的一側設置有負壓風機，所述集塵箱的另一側插接有吸塵管，所述吸塵管的頂端貫穿框體一側靠近底部的位置，所述吸塵管和框體的內部相連通。

6、作為本實用新型的一種優選技術方案，所述穩固組件包括限定槽，所述限定槽設置在轉臺頂端的中間位置處，所述限定槽內部的兩側設置有固定夾座，所述限定槽內部底端的兩側設置有預留槽，所述固定夾座底端的中間位置處設置有穿接螺柱，所述穿接螺柱的底端貫穿預留槽的內部，所述轉臺底部兩側的穿接螺柱外套有緊固螺母。

7、作為本實用新型的一種優選技術方案，所述固定夾座呈“l”字形，所述預留槽在限定槽的內部呈對稱設置。

8、與現有技術相比，本實用新型能達到的有益效果是：

9、1、通過在框體內部側壁之間的前端設置有密封防護組件，在進行大理石打磨加工時通過頂升電缸經由連接頂板帶動隔離防護板下降罩接在框體內部前端，同時隔離防護板兩側在穩定滑槽內向下滑動對其進行穩定，并通過密封條對隔離閉合后的隔離防護板底部進行密封處理，從而將設備內部大理石打磨加工區域與外部加工環境隔離開來，在隔絕灰塵散逸保護工人健康安全的同時避免工人誤操作進入打磨區域發生安全事故，從而進一步優化了大理石打磨加工工作環境；

10、2、通過在轉臺的頂部設置有穩固組件，在使用時將需要打磨加工的大理石放置在轉臺中間位置后帶動固定夾座在限定槽內相向移動夾持住大理石，同時穿接螺柱隨之在預留槽內移動，利用固定夾座擰緊大理石后擰緊緊固螺母即可穩固住固定夾座，從而達到了對需要打磨加工的大理石進行夾持穩固的目的，避免打磨過程中大理石竄動影響打磨效果，且可適用不同尺寸的大理石件，可操作性強。

技術特征：

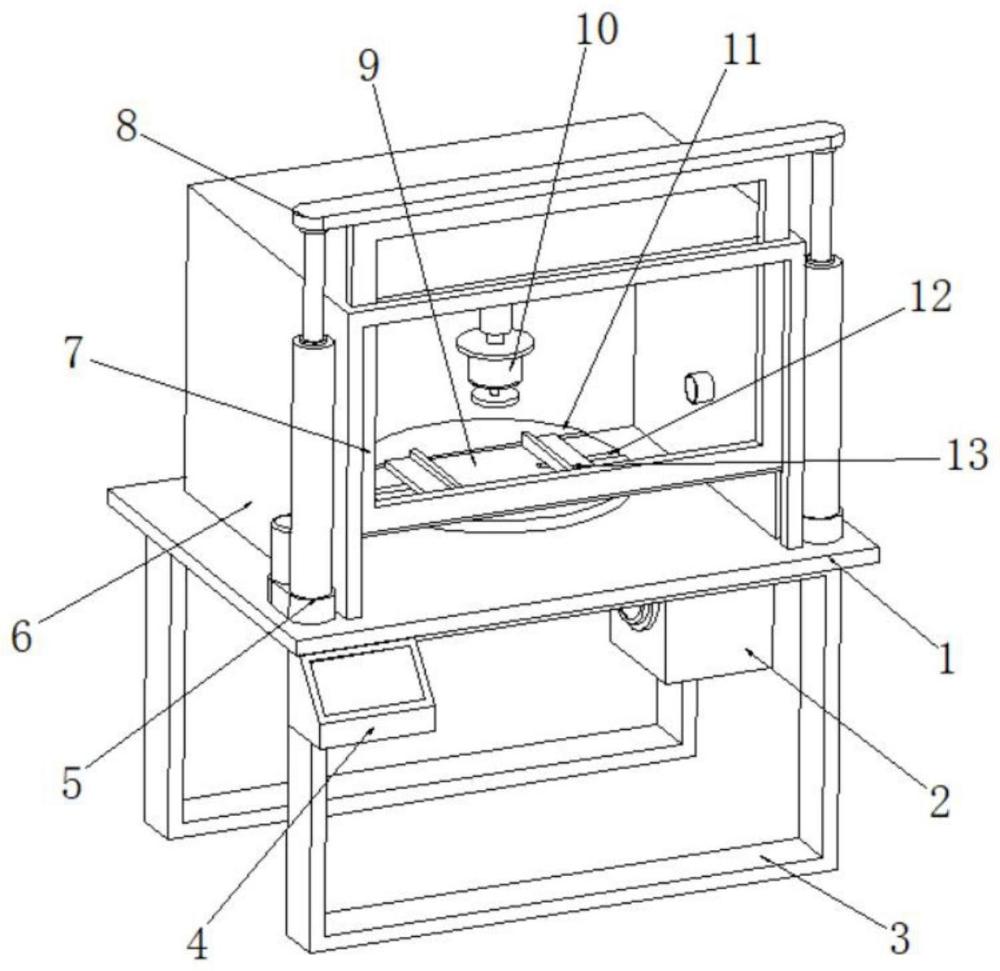

1.一種大理石加工用打磨設備，包括臺板(1)，其特征在于：所述臺板(1)底部的兩端設置有底架(3)，所述臺板(1)的頂端設置有框體(6)，所述框體(6)內側頂端的中間位置處設置有線性導軌(16)，所述線性導軌(16)的底端設置有升降電缸(15)，所述升降電缸(15)的底端設置有打磨機構，所述框體(6)的一側設置有除塵機構，所述臺板(1)頂端的中間位置處設置有轉臺(11)，所述臺板(1)的中間位置處穿設有轉軸(23)，所述臺板(1)底端的中間位置處設置有伺服電機(14)，所述轉軸(23)的頂端和轉臺(11)底端的中間位置處固定連接，所述轉軸(23)的底端和伺服電機(14)的輸出端固定連接，所述臺板(1)前端的一側設置有操控臺(4)，所述框體(6)內部頂端的前端穿設有隔離防護板(7)，所述隔離防護板(7)的頂端設置有連接頂板(8)，所述臺板(1)頂部兩側的前端設置有頂升電缸(5)，所述隔離防護板(7)的底端設置有密封條(18)，所述隔離防護板(7)的內部設置有透明窗(17)，所述框體(6)內部兩側的前端設置有穩定滑槽(19)，所述轉臺(11)的頂部設置有穩固組件。

2.根據權利要求1所述的一種大理石加工用打磨設備，其特征在于：所述頂升電缸(5)的頂端和連接頂板(8)的底部固定連接，所述隔離防護板(7)的兩側插接進穩定滑槽(19)的內部。

3.根據權利要求1所述的一種大理石加工用打磨設備，其特征在于：所述打磨機構包括驅動電機(10)，所述驅動電機(10)設置在升降電缸(15)的底端，所述驅動電機(10)的輸出端設置有打磨盤(21)。

4.根據權利要求1所述的一種大理石加工用打磨設備，其特征在于：所述除塵機構包括集塵箱(2)，所述集塵箱(2)設置在臺板(1)底部一側的中間位置處，所述集塵箱(2)的一側設置有負壓風機(20)，所述集塵箱(2)的另一側插接有吸塵管(22)，所述吸塵管(22)的頂端貫穿框體(6)一側靠近底部的位置，所述吸塵管(22)和框體(6)的內部相連通。

5.根據權利要求1所述的一種大理石加工用打磨設備，其特征在于：所述穩固組件包括限定槽(9)，所述限定槽(9)設置在轉臺(11)頂端的中間位置處，所述限定槽(9)內部的兩側設置有固定夾座(13)，所述限定槽(9)內部底端的兩側設置有預留槽(12)，所述固定夾座(13)底端的中間位置處設置有穿接螺柱(24)，所述穿接螺柱(24)的底端貫穿預留槽(12)的內部，所述轉臺(11)底部兩側的穿接螺柱(24)外套有緊固螺母(25)。

6.根據權利要求5所述的一種大理石加工用打磨設備，其特征在于：所述固定夾座(13)呈“l”字形，所述預留槽(12)在限定槽(9)的內部呈對稱設置。

技術總結
本技術公開了一種大理石加工用打磨設備，包括臺板，所述臺板底部的兩端設置有底架，所述臺板的頂端設置有框體，所述框體內側頂端的中間位置處設置有線性導軌，所述線性導軌的底端設置有升降電缸。通過在框體內部側壁之間的前端設置有密封防護組件，在進行大理石打磨加工時通過頂升電缸經由連接頂板帶動隔離防護板下降罩接在框體內部前端，同時隔離防護板兩側在穩定滑槽內向下滑動對其進行穩定，并通過密封條對隔離閉合后的隔離防護板底部進行密封處理，從而將設備內部大理石打磨加工區域與外部加工環境隔離開來，在隔絕灰塵散逸保護工人健康安全的同時避免工人誤操作進入打磨區域發生安全事故，從而進一步優化了大理石打磨加工工作環境。

技術研發人員：張紅平
受保護的技術使用者：福建省南安市錦發石業有限公司
技術研發日：20240507
技術公布日：2025/4/28
