本技術屬于銑磨機，具體為一種便攜式金屬平面專用銑磨機。

背景技術：

1、風力發電機在我國陸地上應用廣泛，覆蓋面很廣，每年輸送的電量非常可觀，為節能環保、替代傳統的火力發電降能減排，為減少碳排放做出了巨大貢獻，而風力發電機上的剎車盤需要定期維護、修整，傳統是手工進行打磨，但手工打磨的表面光潔度很難達標，而市場上的部分銑磨機體積較為龐大且重量較重，不便于工作人員攜帶。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種便攜式金屬平面專用銑磨機，解決了手工打磨的表面光潔度很難達標，而市場上的部分銑磨機體積較為龐大且重量較重，不便于人員攜帶的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便攜式金屬平面專用銑磨機，包括導向柱，所述導向柱上方連接有把手，所述導向柱通過絲桿組件滑動安裝有縱向工作臺，所述縱向工作臺通過絲桿組件滑動安裝有橫向工作臺，所述橫向工作臺前方連接有加工臺，所述加工臺上方連接有安裝板，所述安裝板上安裝有電機，所述電機輸出軸連接有主動輪，所述主動輪上安裝有傳動帶，所述主動輪通過傳動帶連接有從動輪；

3、所述從動輪下方安裝有銑磨刀，所述導向柱下方安裝有底座，所述底座一側連接有固定圓板，所述底座內部連接有桿套，兩個桿套之間連接有固定板，所述固定板內滑動連接有齒條，所述齒條一端連接有移動板，所述移動板下方連接有微型滾輪，所述移動板一側連接有固定桿，所述固定桿上滑動連接有滑動板，所述滑動板下方連接有磁力盒。

4、作為本實用新型的進一步方案：所述固定板上開設有滑槽，所述滑槽為t形設計，所述齒條在固定板內滑動的部分與滑槽嵌合，所述移動板靠近齒條的一側連接有滑動桿，所述滑動桿在桿套內滑動。

5、作為本實用新型的進一步方案：所述固定圓板中心處貫穿有連接桿，所述固定圓板上開設有多個插孔，所述連接桿一端連接有轉板，所述連接桿另一端伸入至底座內部且連接有齒輪，所述齒輪與齒條嚙合。

6、作為本實用新型的進一步方案：所述轉板上滑動連接有握把，所述握把靠近固定圓板的一端插入至插孔內并且連接有擋板，所述擋板一側連接有第一彈簧，所述第一彈簧一端與轉板連接。

7、作為本實用新型的進一步方案：所述固定桿上套有第二彈簧，所述第二彈簧一端與滑動板連接，所述第二彈簧另一端與移動板連接。

8、作為本實用新型的進一步方案：所述磁力盒內部轉動連接有轉桿，所述轉桿上連接有強磁板，所述轉桿一端連接有固定塊。

9、與現有技術相比，本實用新型的有益效果在于：

10、1、該便攜式金屬平面專用銑磨機，通過設置插孔、握把、連接桿、齒輪、齒條、滑動桿與移動板，通過將握把從插孔內拔出，此時第一彈簧會被壓縮，使得工作人員能夠通過握把轉動連接桿，使連接桿上連接的齒輪能夠推動齒條移動，從而將移動板推出，同時移動板會帶動滑動桿在桿套內滑動，從而通過能夠從底座兩側伸出的移動板擴大與工作臺的接觸面，使該銑磨機能夠穩定的放置在工作臺上，而工作人員通過松開握把，使第一彈簧回彈推動擋板帶動握把一端插入至插孔內，從而固定連接桿防止齒輪意外轉動。

11、2、該便攜式金屬平面專用銑磨機，通過設置固定桿、滑動板、磁力盒、轉桿、強磁板與固定塊，在移動板從底座兩側延伸出一定距離后，工作人員通過推動滑動板在固定桿上滑動，使得磁力盒能夠與工作臺接觸，之后工作人員通過固定塊轉動轉桿，使強磁板磁力強的一面朝向工作臺，從而通過磁力吸附將該銑磨機固定在工作臺上，防止在該銑磨機工作時因震動為意外移動，當需要移動該銑磨時工作人員只需再次轉動轉桿，使強磁板磁力強的一面遠離工作臺，從而使工作人員能夠通過微型滾輪移動該銑磨機。

技術特征：

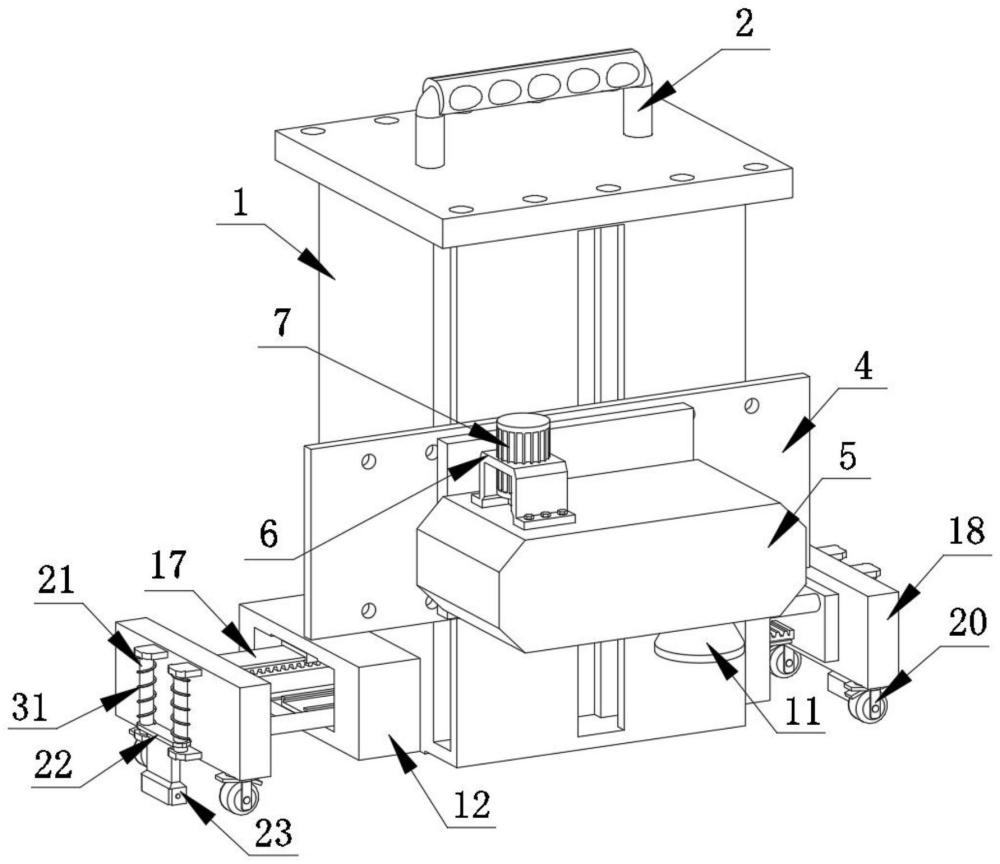

1.一種便攜式金屬平面專用銑磨機，包括導向柱(1)，其特征在于：所述導向柱(1)上方連接有把手(2)，所述導向柱(1)通過絲桿組件滑動安裝有縱向工作臺(3)，所述縱向工作臺(3)通過絲桿組件滑動安裝有橫向工作臺(4)，所述橫向工作臺(4)前方連接有加工臺(5)，所述加工臺(5)上方連接有安裝板(6)，所述安裝板(6)上安裝有電機(7)，所述電機(7)輸出軸連接有主動輪(8)，所述主動輪(8)上安裝有傳動帶(9)，所述主動輪(8)通過傳動帶(9)連接有從動輪(10)；

2.根據權利要求1所述的一種便攜式金屬平面專用銑磨機，其特征在于：所述固定板(15)上開設有滑槽(16)，所述滑槽(16)為t形設計，所述齒條(17)在固定板(15)內滑動的部分與滑槽(16)嵌合，所述移動板(18)靠近齒條(17)的一側連接有滑動桿(19)，所述滑動桿(19)在桿套(14)內滑動。

3.根據權利要求1所述的一種便攜式金屬平面專用銑磨機，其特征在于：所述固定圓板(13)中心處貫穿有連接桿(24)，所述固定圓板(13)上開設有多個插孔(30)，所述連接桿(24)一端連接有轉板(25)，所述連接桿(24)另一端伸入至底座(12)內部且連接有齒輪(26)，所述齒輪(26)與齒條(17)嚙合。

4.根據權利要求3所述的一種便攜式金屬平面專用銑磨機，其特征在于：所述轉板(25)上滑動連接有握把(27)，所述握把(27)靠近固定圓板(13)的一端插入至插孔(30)內并且連接有擋板(28)，所述擋板(28)一側連接有第一彈簧(29)，所述第一彈簧(29)一端與轉板(25)連接。

5.根據權利要求1所述的一種便攜式金屬平面專用銑磨機，其特征在于：所述固定桿(21)上套有第二彈簧(31)，所述第二彈簧(31)一端與滑動板(22)連接，所述第二彈簧(31)另一端與移動板(18)連接。

6.根據權利要求1所述的一種便攜式金屬平面專用銑磨機，其特征在于：所述磁力盒(23)內部轉動連接有轉桿(32)，所述轉桿(32)上連接有強磁板(33)，所述轉桿(32)一端連接有固定塊(34)。

技術總結
本技術公開了一種便攜式金屬平面專用銑磨機，屬于銑磨機技術領域，其包括導向柱，所述導向柱上方連接有把手，所述導向柱通過絲桿組件滑動安裝有縱向工作臺，所述縱向工作臺通過絲桿組件滑動安裝有橫向工作臺，所述橫向工作臺前方連接有加工臺，所述加工臺上方連接有安裝板，所述安裝板上安裝有電機。該便攜式金屬平面專用銑磨機，通過握把轉動連接桿，使連接桿上連接的齒輪能夠推動齒條移動，將移動板推出，從而通過從底座兩側伸出的移動板擴大與工作臺的接觸面，使該銑磨機能夠穩定的放置在工作臺上，而工作人員通過松開握把，使第一彈簧回彈推動擋板帶動握把一端插入至插孔內，從而固定連接桿防止齒輪意外轉動。

技術研發人員：霍興福,陳濤,孫義剛,畢沖強,王智慧
受保護的技術使用者：華創重工工業（大連）有限公司
技術研發日：20240131
技術公布日：2025/4/28
