本技術屬于預處理酸洗回水，特別涉及一種預處理酸洗生產線用回水裝置。

背景技術：

1、胎圈鋼絲是輪胎中普遍應用的骨架材料，對輪胎起增強作用，廣泛應用于輪胎行業；胎圈鋼絲鍍前預處理需要經過除銹、酸洗、水洗等工序，以提升鋼絲強度以及潔凈度，保障胎圈鋼絲與橡膠的黏合性能。

2、目前，預處理酸洗池通過液位計以及手動閥門調整液位，由于生產線較長，易導致巡檢工出現操作不及時的問題，其次酸洗池具有一定腐蝕性，致使液位計的使用壽命大大降低。

3、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，而加以修正、改良，同時本著求好的精神及理念，并由專業的知識、經驗的輔助，以及在多方巧思、試驗后，方創設出本實用新型，特再提供一種預處理酸洗生產線用回水裝置，用于解決上述的問題。

技術實現思路

1、本實用新型提出一種預處理酸洗生產線用回水裝置，解決了現有技術中的問題。

2、本實用新型的技術方案是這樣實現的：一種預處理酸洗生產線用回水裝置，包括：酸洗池，所述酸洗池頂部設置有支撐板，所述支撐板上配合設置有超聲液位傳感器，所述酸洗池一側設置有泵體，所述泵體輸出端配合設置有排液管，所述排液管延伸于酸洗池內。

3、作為一種預處理酸洗生產線用回水裝置優選的實施方式，所述支撐板上設置有插孔，所述超聲液位傳感器滑動配合于插孔內。

4、采用上述方案，超聲液位傳感器是一種接觸式液位測量設備，主要利用聲波的反射原理來檢測，它可以將水位的變化情況轉換成數據，并且超聲液位傳感器不受液體顏色、密度、壓力、腐蝕性所影響，從而能夠有效的實現液位的調整。

5、作為一種預處理酸洗生產線用回水裝置優選的實施方式，所述泵體輸出端上固定配合有三通管，所述三通管輸出端上螺紋配合有連接管，所述連接管上螺紋配合有第一電磁閥，所述第一電磁閥輸出端螺紋配合有第一排液管，所述第一排液管延伸于酸洗池內。

6、采用上述方案，泵體能夠?qū)崿F(xiàn)酸性液體的輸送，而第一電磁閥與超聲液位傳感器相配合有利于調整液位的準確性。

7、作為一種預處理酸洗生產線用回水裝置優選的實施方式，所述三通管側通端固定配合有第二電磁閥，所述第二電磁閥輸出端螺紋配合有第二排液管，所述第二排液管延伸于酸洗池內。

8、作為一種預處理酸洗生產線用回水裝置優選的實施方式，所述酸洗池側壁上設置有導向孔，所述第二排液管滑動配合于導向孔內。

9、采用上述方案，第二電磁閥主要用于將連接管內的酸性液體排出，避免滯留造成內壁的腐蝕或發生化學反應等情況。

10、采用了上述技術方案后，本實用新型的有益效果是：1、本裝置具有較好的液位調整效果，泵體輸送酸性液體的同時，其第一電磁閥與超聲液位傳感器相配合有利于調整液位的準確性。

11、2、第二電磁閥能夠?qū)崿F(xiàn)連接管內的酸性液體排出，避免滯留造成內壁的腐蝕或發生化學反應等情況。

技術特征：

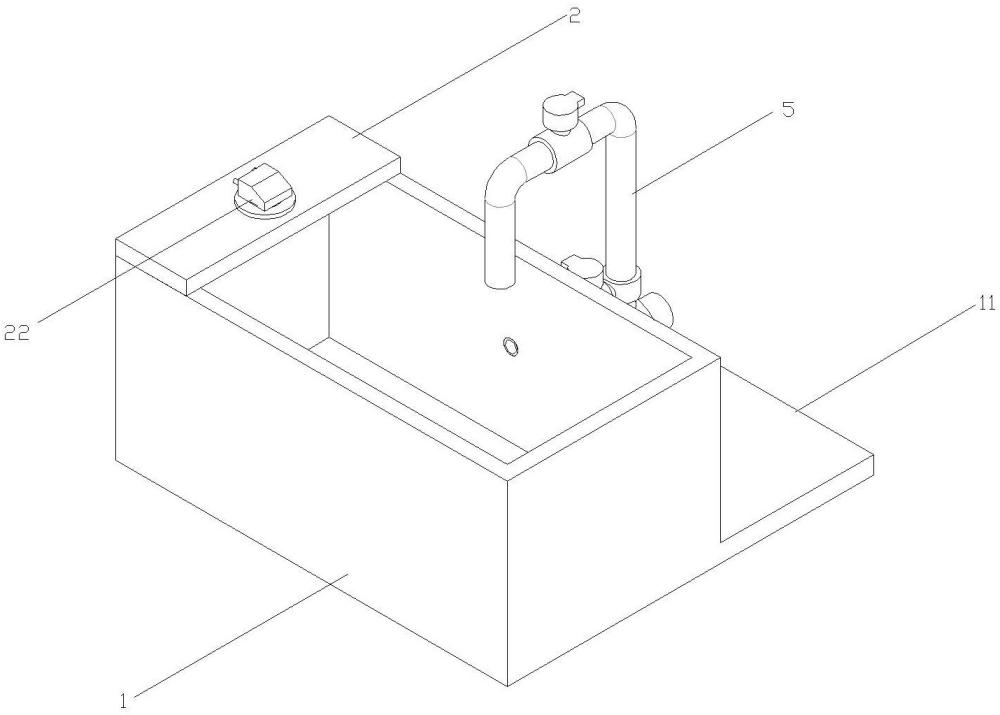

1.一種預處理酸洗生產線用回水裝置，其特征在于，包括：酸洗池(1)，所述酸洗池(1)頂部設置有支撐板(2)，所述支撐板(2)上配合設置有超聲液位傳感器(22)，所述酸洗池(1)一側設置有泵體(3)，所述泵體(3)輸出端配合設置有排液管，所述排液管延伸于酸洗池(1)內。

2.根據權利要求1所述的一種預處理酸洗生產線用回水裝置，其特征在于，所述支撐板(2)上設置有插孔(21)，所述超聲液位傳感器(22)滑動配合于插孔(21)內。

3.根據權利要求1所述的一種預處理酸洗生產線用回水裝置，其特征在于，所述泵體(3)輸出端上固定配合有三通管(4)，所述三通管(4)輸出端上螺紋配合有連接管(5)，所述連接管(5)上螺紋配合有第一電磁閥(51)，所述第一電磁閥(51)輸出端螺紋配合有第一排液管(52)，所述第一排液管(52)延伸于酸洗池(1)內。

4.根據權利要求3所述的一種預處理酸洗生產線用回水裝置，其特征在于，所述三通管(4)側通端固定配合有第二電磁閥(6)，所述第二電磁閥(6)輸出端螺紋配合有第二排液管(61)，所述第二排液管(61)延伸于酸洗池(1)內。

5.根據權利要求4所述的一種預處理酸洗生產線用回水裝置，其特征在于，所述酸洗池(1)側壁上設置有導向孔(12)，所述第二排液管(61)滑動配合于導向孔(12)內。

技術總結
本技術提出了一種預處理酸洗生產線用回水裝置，包括：酸洗池，酸洗池頂部設置有支撐臺，支撐臺上配合設置有超聲液位傳感器，酸洗池一側設置有泵體，泵體輸出端上固定配合有三通管，三通管輸出端上螺紋配合有連接管，連接管上螺紋配合有第一電磁閥，第一電磁閥輸出端螺紋配合有第一排液管，第一排液管延伸于酸洗池內，三通管側通端固定配合有第二電磁閥，第二電磁閥輸出端螺紋配合有第二排液管，第二排液管延伸于酸洗池內，借此，本技術具有的優點為，本裝置具有較好的液位調整效果，泵體輸送酸性液體的同時，其第一電磁閥與超聲液位傳感器相配合有利于調整液位的準確性。

技術研發人員：尹光亮,曹國平,鐘濱濱
受保護的技術使用者：山東經緯鋼簾線科技有限公司
技術研發日：20240327
技術公布日：2025/4/28
