本技術涉及機械加工，具體為一種下聯板鍛件模具用精準溫控熱處理裝置。

背景技術：

1、鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯，利用對金屬坯料施加壓力，使其產生塑形變形，可改變其機械性能，鍛件按坯料在加工時的溫度，可分為冷鍛和熱鍛，冷鍛一般是在室溫下加工，熱鍛是在高于金屬坯料的再結晶溫度下加工，下聯板是摩托車和電動單車所有部件中最重要的部件之一，由于其方向柱承受車輛在運行過程中前輪的極大部分力，因此其質量好壞直接影響行車安全，如出現質量事故，后果將不堪設想，因此下聯板組件被視為與前輪同等重要的a類零件，而下聯板方向柱是下聯板加工中難度最大，工藝路線較長，其工序質量又直接影響部件質量，進行鍛造時，熱鍛進行完成時，需要將下聯板放入水中進行熱處理降溫之后，才可以進行下一步加工，若下聯板表面降溫不均勻，加工會導致產生裂紋，同時由于鍛件局部溫差大，使鍛件局部的力學性能差異變大，進而影響鍛件的使用性能。

2、現有的熱處理裝置在對下聯板鍛件進行降溫時，由于下聯板鍛件在進入冷卻液中時是被固定住的，導致其表面降溫不均勻，會產生細小的裂紋，影響后續加工，且不能同時對多個下聯板鍛件進行熱處理，降低了整體熱處理的效率。

技術實現思路

1、本實用新型的目的在于提供一種下聯板鍛件模具用精準溫控熱處理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種下聯板鍛件模具用精準溫控熱處理裝置，包括水槽，所述水槽的頂端安裝有支撐架，且在支撐架的頂端安裝有液壓伸縮桿，所述液壓伸縮桿的底端安裝有升降架，且升降架的內部安裝有若干的驅動輪，所述升降架的內部安裝驅動帶，且驅動帶與驅動輪相連接，所述升降架的頂端安裝有電機，且電機與升降架內部其中一個驅動輪相連接，所述驅動輪的底端都安裝有固定夾具，且固定夾具的底端固定安裝有固定夾板，所述固定夾具的內部安裝有滑塊，且滑塊的底端安裝有滑動夾具，所述固定夾板與滑動夾具之間設有下聯板主體。

3、通過采用上述技術方案，可以在進行熱處理時，先通過固定夾板與滑動夾具將下聯板主體固定住，然后在電機的帶動下，使得三個驅動輪在升降架內旋轉，使得三個固定夾具內的下聯板主體能夠自轉，從而使下聯板主體每個地方都與水接觸進行降溫，且下聯板主體轉動的同時能夠帶動水流流動，提高了熱處理降溫的效率。

4、優選的，所述支撐架的內側開設有滑槽，且支撐架通過滑槽與升降架滑動連接。

5、通過采用上述技術方案，可以讓支撐架順著滑槽在支撐架內上下滑動位移。

6、優選的，所述升降架的內部等距離安裝有三個驅動輪，且三個驅動輪都與升降架旋轉連接。

7、通過采用上述技術方案，可以讓驅動輪在升降架的內部旋轉。

8、優選的，所述驅動輪的側面安裝有一圈卡齒a，驅動帶的內側設置有一圈的卡齒b，且驅動輪通過卡齒a與驅動帶上的卡齒b嚙合連接。

9、通過采用上述技術方案，可以使得電機帶動驅動輪旋轉后，通過驅動帶的傳動，能夠帶動三個驅動輪以相同的轉速朝相同的方向旋轉。

10、優選的，所述固定夾具的內部安裝有滑柱，且滑柱與滑塊滑動連接。

11、通過采用上述技術方案，可以讓滑塊沿著滑柱在固定夾具的內部滑動位移。

12、優選的，所述固定夾板的一側安裝有三個限位柱，且限位柱與滑動夾具一側開設的卡槽卡合連接。

13、通過采用上述技術方案，可以讓限位柱卡入到卡槽中。

14、優選的，所述滑塊與固定夾具之間安裝有彈簧，且在滑動夾具的一側安裝有把手。

15、通過采用上述技術方案，可以通過拉動把手從而能夠帶動滑動夾具位移。

16、與現有技術相比，本實用新型的有益效果是：

17、1、通過設置有驅動輪，可以在進行熱處理時，先通過固定夾板與滑動夾具將下聯板主體固定住，然后在電機的帶動下，使得三個驅動輪在升降架內旋轉，使得三個固定夾具內的下聯板主體能夠自轉，從而使下聯板主體每個地方都與水接觸進行降溫，且下聯板主體轉動的同時能夠帶動水流流動，提高了熱處理降溫的效率；

18、2、通過設置有固定夾板與滑動夾具，拉動把手從而能夠帶動滑動夾具位移，接著將下聯板主體放在固定夾板的一側，然后松開把手，在彈簧彈力的作用下，推動滑塊滑動，從而讓限位柱卡入到卡槽中，將下聯板主體固定在固定夾板與滑動夾具之間。

技術特征：

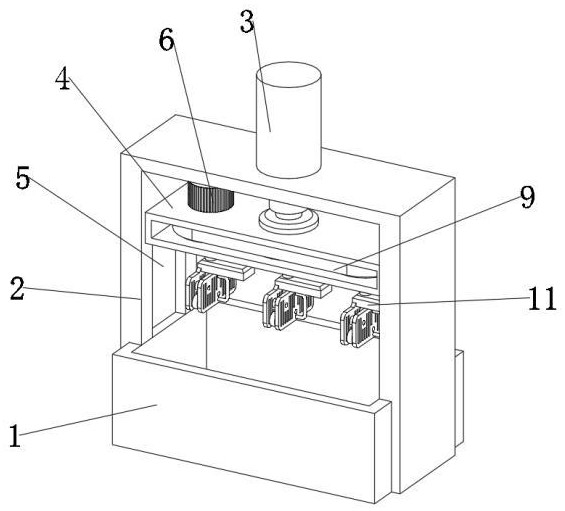

1.一種下聯板鍛件模具用精準溫控熱處理裝置，包括水槽（1），其特征在于：所述水槽（1）的頂端安裝有支撐架（2），且在支撐架（2）的頂端安裝有液壓伸縮桿（3），所述液壓伸縮桿（3）的底端安裝有升降架（4），且升降架（4）的內部安裝有若干的驅動輪（7），所述升降架（4）的內部安裝驅動帶（9），且驅動帶（9）與驅動輪（7）相連接，所述升降架（4）的頂端安裝有電機（6），且電機（6）與升降架（4）內部其中一個驅動輪（7）相連接，所述驅動輪（7）的底端都安裝有固定夾具（11），且固定夾具（11）的底端固定安裝有固定夾板（14），所述固定夾具（11）的內部安裝有滑塊（18），且滑塊（18）的底端安裝有滑動夾具（16），所述固定夾板（14）與滑動夾具（16）之間設有下聯板主體（20）。

2.根據權利要求1所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述支撐架（2）的內側開設有滑槽（5），且支撐架（2）通過滑槽（5）與升降架（4）滑動連接。

3.根據權利要求1所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述升降架（4）的內部等距離安裝有三個驅動輪（7），且三個驅動輪（7）都與升降架（4）旋轉連接。

4.根據權利要求3所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述驅動輪（7）的側面安裝有一圈卡齒a（8），驅動帶（9）的內側設置有一圈的卡齒b（10），且驅動輪（7）通過卡齒a（8）與驅動帶（9）上的卡齒b（10）嚙合連接。

5.根據權利要求1所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述固定夾具（11）的內部安裝有滑柱（12），且滑柱（12）與滑塊（18）滑動連接。

6.根據權利要求1所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述固定夾板（14）的一側安裝有三個限位柱（15），且限位柱（15）與滑動夾具（16）一側開設的卡槽（17）卡合連接。

7.根據權利要求5所述的一種下聯板鍛件模具用精準溫控熱處理裝置，其特征在于：所述滑塊（18）與固定夾具（11）之間安裝有彈簧（13），且在滑動夾具（16）的一側安裝有把手（19）。

技術總結
本技術公開了一種下聯板鍛件模具用精準溫控熱處理裝置，包括水槽，所述水槽的頂端安裝有支撐架，且在支撐架內安裝有升降架，且升降架的內部安裝有驅動輪，所述升降架的內部安裝驅動帶，所述升降架的頂端安裝有電機，所述驅動輪的底端都安裝有固定夾具，且固定夾具的底端固定安裝有固定夾板，所述固定夾具的內部安裝有滑塊，且滑塊的底端安裝有滑動夾具，所述固定夾板與滑動夾具之間設有下聯板主體。本技術通過設置有驅動輪，可以在進行熱處理時，先通過固定夾具將下聯板主體固定住，然后電機帶動三個驅動輪旋轉，使得固定夾具內的下聯板主體能夠自轉，從而使下聯板主體每個地方都與水接觸進行降溫，提高了降溫的效率。
