本技術涉及紡織機械，尤其涉及一種細紗機膠輥自動清潔裝置。

背景技術：

1、細紗機膠輥是以金屬或其他材料為芯，外覆橡膠經硫化而制成的輥狀制品，按表面形態可分為：平輥和花紋膠輥；按材料又可分為：丁基膠輥、丁腈膠輥、聚氨酯膠輥及硅橡膠膠輥等。細紗機膠輥一般由外層膠、硬質膠層、金屬芯、輥頸和通氣孔組成，其加工包括輥芯噴砂、黏合處理、貼膠成型、包布、鐵絲纏繞、硫化罐硫化及表面加工等工序。膠輥主要應用于造紙、印染、印刷、糧食加工、冶金、塑料；

2、經檢索公開號為cn213507347u公開了一種細紗機膠輥自動清潔裝置,該細紗機膠輥自動清潔裝置設有中空弧形結構的防護板，通過防護板的防護遮擋作用能減少灰塵落在膠輥上的量，使膠輥的潔凈度得以保持，且該裝置設有毛刷和防護板上的吸塵孔，膠輥轉動與毛刷相摩擦，使膠輥上揚起的灰塵在吸塵器的作用下通過吸塵孔吸入，讓膠輥的清潔工作高效便捷，該裝置能自動化進行工作，使膠輥的使用效但是依舊存在不足之處：在膠輥長時間工作后，被毛刷所清理，隨著次數增加容易導致膠輥表面趨于光滑，不利于生產加工，并且存在吸塵結構過于簡單，難以有效的對生產時飛舞的雜質進行清理，因此急需設計一種可以便于打磨膠輥，并且可以有效的吸附飛舞粉塵的細紗機膠輥自動清潔裝置。

3、公開于該背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、為了實現上述目的，本實用新型采用了如下技術方案：

2、一種細紗機膠輥自動清潔裝置，包括固定底座，所述固定底座的頂部固定安裝有固定支架，所述固定支架的一側固定安裝有清潔組件，所述固定底座的內側轉動安裝有轉軸，所述轉軸上固定套設有膠輥；所述固定底座的內側滑動安裝有u型金屬塊，所述u型金屬塊的內側轉動安裝有滾珠絲桿，所述u型金屬塊的內側滑動安裝有滑塊，所述滾珠絲桿上固定套設有從動齒輪，所述從動齒輪的一側轉動安裝在u型金屬塊的一側，所述從動齒輪的一側嚙合有主動齒輪，所述主動齒輪的一側轉動安裝在u型金屬塊的一側，所述u型金屬塊的頂部固定安裝有轉動伺服電機，所述轉動伺服電機的輸出軸與主動齒輪相連接；所述固定底座的內側固定安裝有吸塵盒，所述吸塵盒的底部卡接安裝有儲塵盒。

3、具體的，所述滑塊的一側開設有螺紋孔，所述滑塊螺紋套設在滾珠絲桿上，所述滑塊的一側固定安裝有打磨外殼。

4、具體的，所述打磨外殼的一側轉動安裝有砂輪，所述打磨外殼的內壁上固定安裝有打磨伺服電機，所述打磨伺服電機的輸出軸與砂輪相連接，便于打磨伺服電機帶動砂輪轉動。

5、具體的，所述u型金屬塊的一側固定安裝有移動外殼，所述移動外殼的內側轉動安裝有移動齒輪，所述移動外殼的內壁上固定安裝有移動伺服電機，所述移動伺服電機的輸出軸與移動齒輪相連接，所述固定支架的一側固定安裝有直齒條，所述移動齒輪的一側與直齒條相嚙合，便于移動齒輪轉動在直齒條上，有助于移動齒輪移動。

6、具體的，所述吸塵盒的頂部固定安裝有吸風機，所述吸風機的四周均卡接安裝有同一個保護導流罩，所述保護導流罩的底部卡接安裝在吸塵盒的頂部，便于對保護導流罩進行拆卸或替換。

7、具體的，所述保護導流罩的頂部固定安裝有吸管，所述固定底座的內側固定安裝有吸塵頭，所述吸塵頭的一側與吸管的一端相卡接，便于吸力通過吸管到達吸塵頭處。

8、具體的，所述固定底座的一側固定安裝有控制面板，所述移動伺服電機、轉動伺服電機、打磨伺服電機和吸風機均與同一個控制面板電路連接，便于控制面板進行控制。

9、與現有技術相比，本實用新型的有益效果在于：

10、(1)本實用新型的一種細紗機膠輥自動清潔裝置，可以對使用的膠輥進行打磨，防止其因為長時間的使用，而使表面趨于光滑，使其工作效率降低，增加了裝置的實用性和耐用性。

11、(2)本實用新型的一種細紗機膠輥自動清潔裝置，可以更為有效的對空中逸散的粉塵及微小細紗進行吸附，防止其影響裝置運轉的同時，也減小其對工作人員的危害，增加了裝置的安全性。

技術特征：

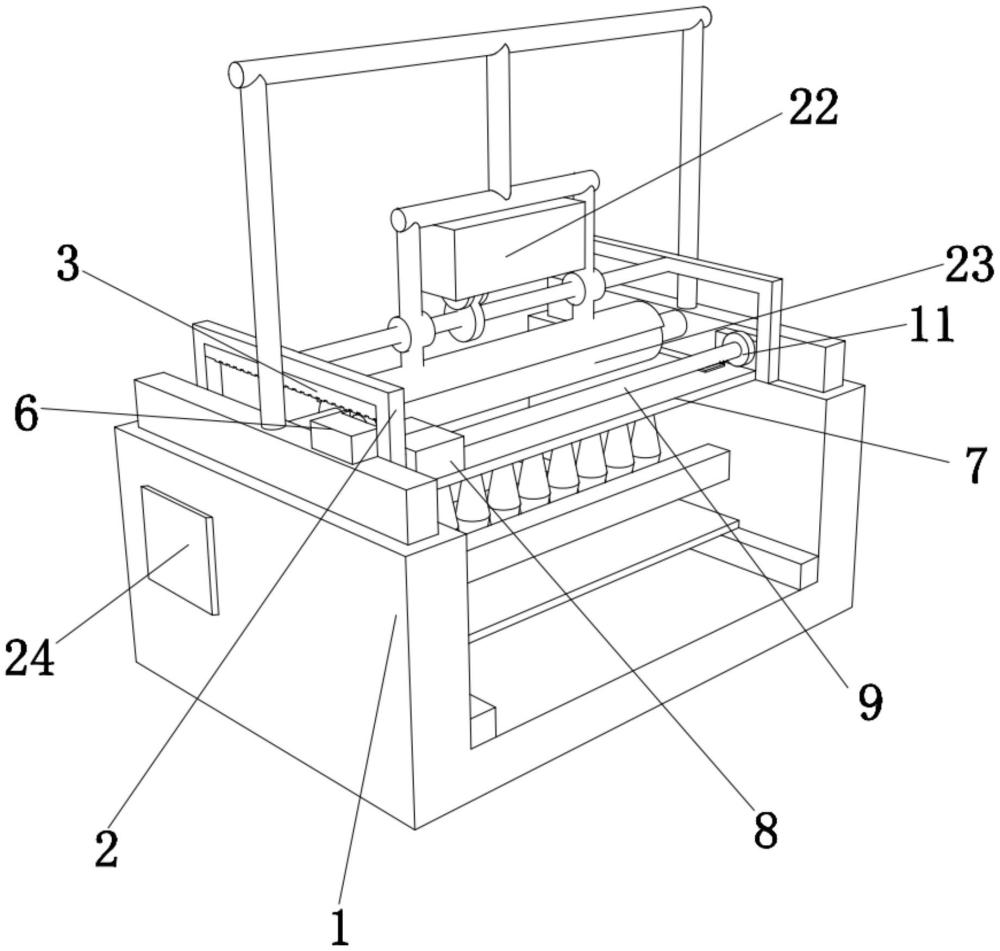

1.一種細紗機膠輥自動清潔裝置，其特征在于，包括：固定底座(1)，所述固定底座(1)的頂部固定安裝有固定支架(2)，所述固定支架(2)的一側固定安裝有清潔組件(22)，所述固定底座(1)的內側轉動安裝有轉軸(25)，所述轉軸(25)上固定套設有膠輥(23)；

2.根據權利要求1所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述滑塊(8)的一側開設有螺紋孔，所述滑塊(8)螺紋套設在滾珠絲桿(9)上，所述滑塊(8)的一側固定安裝有打磨外殼(13)。

3.根據權利要求2所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述打磨外殼(13)的一側轉動安裝有砂輪(15)，所述打磨外殼(13)的內壁上固定安裝有打磨伺服電機(14)，所述打磨伺服電機(14)的輸出軸與砂輪(15)相連接。

4.根據權利要求3所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述u型金屬塊(7)的一側固定安裝有移動外殼(6)，所述移動外殼(6)的內側轉動安裝有移動齒輪(4)，所述移動外殼(6)的內壁上固定安裝有移動伺服電機(5)，所述移動伺服電機(5)的輸出軸與移動齒輪(4)相連接，所述固定支架(2)的一側固定安裝有直齒條(3)，所述移動齒輪(4)的一側與直齒條(3)相嚙合。

5.根據權利要求4所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述吸塵盒(20)的頂部固定安裝有吸風機(19)，所述吸風機(19)的四周均卡接安裝有同一個保護導流罩(18)，所述保護導流罩(18)的底部卡接安裝在吸塵盒(20)的頂部。

6.根據權利要求5所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述保護導流罩(18)的頂部固定安裝有吸管(17)，所述固定底座(1)的內側固定安裝有吸塵頭(16)，所述吸塵頭(16)的一側與吸管(17)的一端相卡接。

7.根據權利要求6所述的一種細紗機膠輥自動清潔裝置，其特征在于，所述固定底座(1)的一側固定安裝有控制面板(24)，所述移動伺服電機(5)、轉動伺服電機(10)、打磨伺服電機(14)和吸風機(19)均與同一個控制面板(24)電路連接。

技術總結
本技術屬于紡織機械領域，尤其是一種細紗機膠輥自動清潔裝置，針對現有的隨著次數增加容易導致膠輥表面趨于光滑，不利于生產加工，以及吸塵方式過于簡單的問題，現提出如下方案，其包括固定底座，所述固定底座的頂部固定安裝有固定支架，所述固定支架的一側固定安裝有清潔組件，所述固定底座的內側轉動安裝有轉軸，所述轉軸上固定套設有膠輥，所述固定底座的內側滑動安裝有U型金屬塊，所述U型金屬塊的內側轉動安裝有滾珠絲桿，所述固定底座的內側固定安裝有吸塵盒，所述吸塵盒的底部卡接安裝有儲塵盒。本技術可以對使用的膠輥進行打磨，并且可以更為有效的對空中逸散的粉塵及微小細紗進行吸附。

技術研發人員：沈剛,程京華
受保護的技術使用者：棗陽市華利盛紡織有限公司
技術研發日：20240330
技術公布日：2025/4/24
