本技術涉及金屬連鑄，特別涉及一種寬板坯連鑄扇形段整體夾輥。

背景技術：

1、板坯連鑄機在斷面寬度超過1500mm，為防止扇形段使用整體通輥使用過程出現彎曲變形，大多采用分節輥，期間使用軸承進行支撐。

2、現有技術(專利號：cn203944810u)公開了一種板坯連鑄機扇形段連鑄輥的支撐結構，其中，所述扇形段包括框架及設于框架上的連鑄輥、傳動裝置，壓下裝置，所述連鑄輥通過連鑄輥軸承座安裝于框架上，所述壓下裝置驅動連鑄輥對板坯進行壓下變形，所述傳動裝置驅動連鑄輥轉動用于傳送板坯；所述框架與連鑄輥之間設有支撐裝置。本實用新型的有益效果在于：由于連鑄機扇形段上支撐裝置設置在連鑄輥的外部，因而使連鑄輥結構大大簡化；連鑄輥可制成結構簡單的大輥徑整體式輥，使其強度和剛度顯著增大；連鑄輥及支撐裝置拆裝更換操作簡單、維修工作量大大減少、備品備件消耗量顯著減少；同時，該連鑄機更適合于實施凝固末端大壓下時的高載荷狀。

3、現有的寬板坯連鑄扇形段整體夾輥存在以下弊端，由于現有的夾輥拆卸過程較為復雜，使得夾輥不便于拆卸維修，故此，我們提出一種新型的寬板坯連鑄扇形段整體夾輥。

技術實現思路

1、本實用新型的主要目的在于提供一種寬板坯連鑄扇形段整體夾輥，可以有效解決夾輥不便于拆卸的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種寬板坯連鑄扇形段整體夾輥，包括底座，所述底座上端前部和上端后部均固定安裝有一組連接板，兩組所述連接板呈前后對稱分布且每組均設置為三個，兩組所述連接板之間均共同設置有主體輥，所述底座上端前側和上端后側均固定安裝有一組立座，兩組所述立座呈前后對稱分布且每組均設置為三個，所述底座上端固定安裝有支撐板。

4、優選的，所述連接板內部左側和內部右側均開設有卡槽，所述連接板左端上部和右端上部均開設有左右穿通的穿孔，兩個所述卡槽內均卡接有卡塊，兩個所述卡塊左端上部和右端上部均開設有螺孔，兩個所述螺孔內均螺紋穿插連接有固定栓，所述主體輥外表面前部和外表面后部均固定套接有套筒，兩個所述套筒外表面均卡接有安裝板。

5、優選的，所述安裝板位于兩個卡塊之間，所述固定栓貫穿穿孔并螺紋穿插連接在螺孔內。

6、優選的，所述支撐板前端左部和前端右部均開設有連接槽，所述連接槽內均卡接有連接柱，所述支撐板上端開設有放置槽。

7、優選的，所述立座之間活動穿插連接有活動柱，所述活動柱外表面活動套接有軸座。

8、優選的，所述支撐板和立座為間隔分布在一起，所述放置槽的內壁直徑大于主體輥的直徑。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1、本實用新型中，通過設置連接板，使損壞的主體輥便于拆卸，在使用時，當主體輥需要拆卸時，首先將固定栓從螺孔和穿孔內拆卸下來，并將卡塊和卡槽分離開，使得主體輥便于從連接板上拆卸下來，從而降低維修時長；

11、2、本實用新型中，通過設置支撐板和立座，可以加強主體輥的防護功能，在使用時，當主體輥在作業時，僅憑立座對前側和后側的支撐下，使主體輥的中段容易造成損壞，將多個支撐板分別位于主體輥下端前部和下端后部以及下端中部，再由連接柱將多個支撐板連接在一起，通過立座和支撐板的雙重支撐下，可以避免主體輥中段造成損壞。

技術特征：

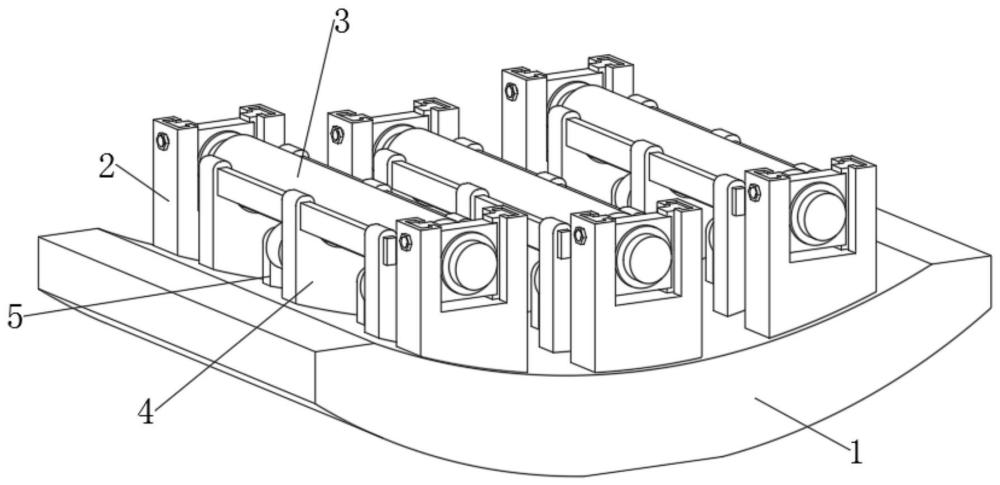

1.一種寬板坯連鑄扇形段整體夾輥，包括底座(1)，其特征在于：所述底座(1)上端前部和上端后部均固定安裝有一組連接板(2)，兩組所述連接板(2)呈前后對稱分布且每組均設置為三個，兩組所述連接板(2)之間均共同設置有主體輥(3)，所述底座(1)上端前側和上端后側均固定安裝有一組立座(5)，兩組所述立座(5)呈前后對稱分布且每組均設置為三個，所述底座(1)上端固定安裝有支撐板(4)。

2.根據權利要求1所述的一種寬板坯連鑄扇形段整體夾輥，其特征在于：所述連接板(2)內部左側和內部右側均開設有卡槽(21)，所述連接板(2)左端上部和右端上部均開設有左右穿通的穿孔(22)，兩個所述卡槽(21)內均卡接有卡塊(23)，兩個所述卡塊(23)左端上部和右端上部均開設有螺孔(24)，兩個所述螺孔(24)內均螺紋穿插連接有固定栓(25)，所述主體輥(3)外表面前部和外表面后部均固定套接有套筒(31)，兩個所述套筒(31)外表面均卡接有安裝板(32)。

3.根據權利要求2所述的一種寬板坯連鑄扇形段整體夾輥，其特征在于：所述安裝板(32)位于兩個卡塊(23)之間，所述固定栓(25)貫穿穿孔(22)并螺紋穿插連接在螺孔(24)內。

4.根據權利要求3所述的一種寬板坯連鑄扇形段整體夾輥，其特征在于：所述支撐板(4)前端左部和前端右部均開設有連接槽(41)，所述連接槽(41)內均卡接有連接柱(42)，所述支撐板(4)上端開設有放置槽(43)。

5.根據權利要求4所述的一種寬板坯連鑄扇形段整體夾輥，其特征在于：所述立座(5)之間活動穿插連接有活動柱(51)，所述活動柱(51)外表面活動套接有軸座(52)。

6.根據權利要求5所述的一種寬板坯連鑄扇形段整體夾輥，其特征在于：所述支撐板(4)和立座(5)為間隔分布在一起，所述放置槽(43)的內壁直徑大于主體輥(3)的直徑。

技術總結
本技術公開了一種寬板坯連鑄扇形段整體夾輥，包括底座，所述底座上端前部和上端后部均固定安裝有一組連接板，兩組所述連接板呈前后對稱分布且每組均設置為三個，兩組所述連接板之間均共同設置有主體輥，所述底座上端前側和上端后側均固定安裝有一組立座，所述底座上端固定安裝有支撐板。本技術所述的一種寬板坯連鑄扇形段整體夾輥，通過設置連接板，使損壞的主體輥便于拆卸，當主體輥需要拆卸時，首先將固定栓從螺孔和穿孔內拆卸下來，并將卡塊和卡槽分離開，使得主體輥便于從連接板上拆卸下來，從而降低維修時長；通過設置支撐板和立座，可以加強主體輥的防護功能，通過立座和支撐板的雙重支撐下，可以避免主體輥中段造成損壞。

技術研發人員：陸華金
受保護的技術使用者：銅陵市旋力特殊鋼有限公司
技術研發日：20240408
技術公布日：2025/4/28
