本技術屬于五金配件加工，尤其涉及一種五金配件毛邊處理裝置。

背景技術：

1、五金配件毛邊處理裝置是一種專用設備，用于去除五金配件表面的毛邊。毛邊是指金屬制品在切割、沖壓、焊接等加工過程中形成的突出或銳利的邊緣，需要通過毛邊處理來消除。

2、例如公開號為cn214054667u的中國專利，公開了一種五金配件毛邊打磨裝置，涉及五金配件加工設備技術領域，包括底板與上支撐板，底板上設置有伸縮氣缸，伸縮氣缸的輸出軸貫穿底板并與上支撐板連接，上支撐板頂部設置有驅動電機，驅動電機的輸出軸貫穿上支撐板并連接有打磨件，打磨件包括安裝板、兩個連接架與若干打磨盤，兩個連接架可拆卸連接于安裝板上，兩個連接架用于連接打磨盤，通過改變兩個連接架之間的距離以適應不同直徑的打磨盤。本實用新型具有通過設置可以更換不同直徑打磨盤的打磨件，來適應不同體積大小的五金配件的毛邊打磨，滿足多種打磨需求，擴大了毛邊打磨裝置的適應范圍的效果。

3、上述專利存在以下問題：

4、該專利在使用時存在著一些缺點，如：上述五金配件毛邊打磨裝置在使用時，需要用戶用手將五金配件固定，導致長時間進行毛邊處理的過程中，會讓用戶產生疲勞，降低了工作效率，并且，上述五金配件毛邊打磨裝置在毛邊處理的過程中，會產生大量碎屑飛濺至外界，飛濺的碎屑容易對用戶造成傷害。鑒于此，我們提出一種五金配件毛邊處理裝置。

技術實現思路

1、本實用新型的目的在于提供一種五金配件毛邊處理裝置，以解決上述背景技術中提出的問題。

2、有鑒于此，本實用新型提供一種五金配件毛邊處理裝置，包括：

3、打磨裝置本體和擋板，所述擋板固定連接在打磨裝置本體上，所述打磨裝置本體上開設有第一滑槽，所述第一滑槽內滑動連接有滑板，所述滑板內固定連接有透明玻璃；

4、固定組件，所述固定組件位于滑板內，并用于將滑板固定在第一滑槽內；

5、底座，所述底座固定連接在打磨裝置本體上，所述底座的頂面開設有多個第二滑槽，所述第二滑槽內滑動連接有擠壓塊；

6、驅動組件，所述驅動組件位于底座內，并用于帶動多個擠壓塊進行移動。

7、在上述技術方案中，進一步的，所述固定組件包括：

8、第三滑槽，所述第三滑槽開設在滑板內并與外界相連通，所述第三滑槽內滑動連接有插塊，且插塊的一端貫穿擋板并延伸至擋板內，所述插塊的一側開設有擠壓槽，所述插塊的另一端固定連接有與第三滑槽的內壁固定的彈簧；

9、第一通槽，所述第一通槽開設在第三滑槽的內壁上并與外界相連通，所述第一通槽內滑動連接有滑塊，且滑塊的一端延伸至擠壓槽內。

10、在本技術方案中，確保打磨裝置本體內打磨五金配件產生的碎屑不會飛濺至外界。

11、在上述技術方案中，進一步的，所述插塊的一端與擋板插接配合，所述滑塊的一端與擠壓槽插接配合。

12、在本技術方案中，確保插塊的一端可以正常插入到擋板內，確保滑塊的一端可以正常插入到擠壓槽內。

13、在上述技術方案中，進一步的，所述滑塊的一端呈傾斜設置。

14、在本技術方案中，確保滑塊的一端可以擠壓擠壓槽。

15、在上述技術方案中，進一步的，所述驅動組件包括：

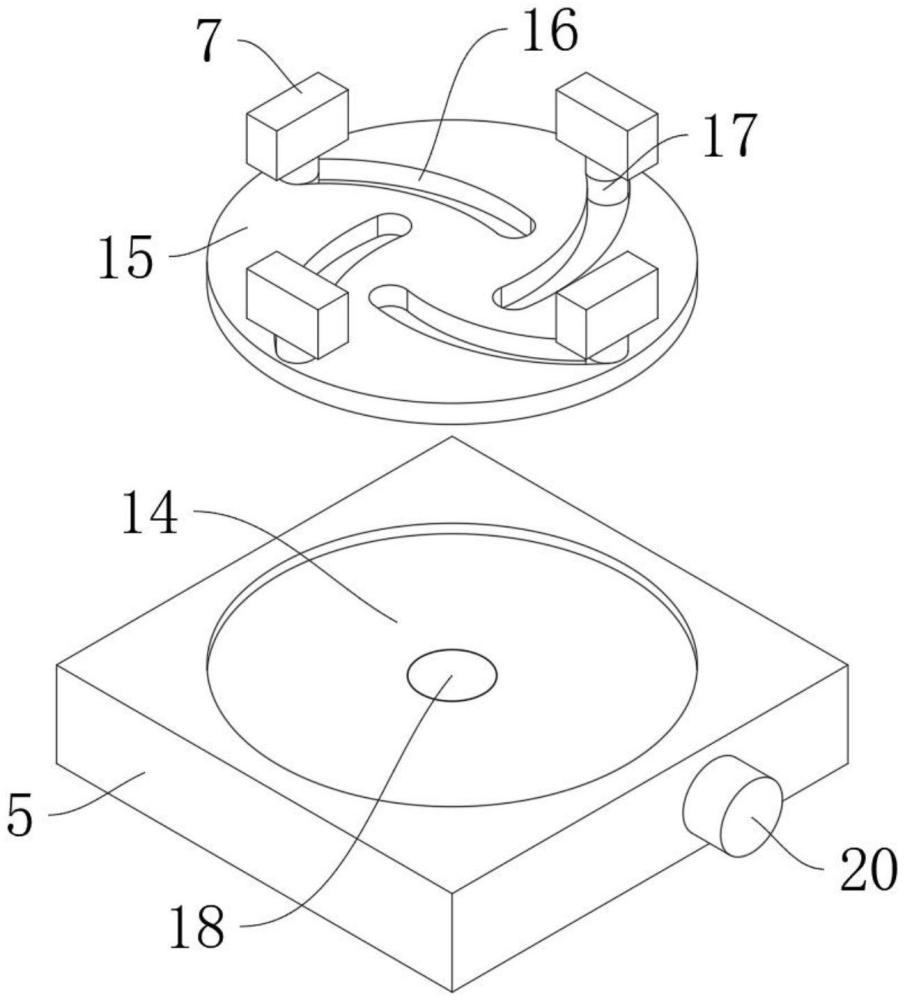

16、第一轉槽，所述第一轉槽開設在底座內并與多個第二滑槽相連通，所述第一轉槽內轉動連接有轉盤，所述轉盤上開設有多個弧形槽，所述弧形槽內滑動連接有限位塊，且限位塊的頂端與擠壓塊的底端固定連接；

17、第二轉槽，所述第二轉槽開設在第一轉槽的底面，所述第二轉槽內轉動連接有蝸輪，且蝸輪的頂端延伸至第一轉槽內并與轉盤固定；

18、第二通槽，所述第二通槽開設在第二轉槽的內壁上并與外界相連通，所述第二通槽內轉動連接有蝸桿，且蝸桿與蝸輪嚙合。

19、在本技術方案中，確保用戶不需要用手固定五金配件，五金配件依然可以被固定。

20、在上述技術方案中，進一步的，所述蝸輪的頂端與第一轉槽轉動連接，所述蝸桿的一端固定連接有握把。

21、在本技術方案中，確保蝸輪的頂端在第一轉槽內可以正常轉動，確保用戶可以通過蝸桿一端的握把帶動蝸桿進行轉動。

22、本實用新型的有益效果是：

23、1.該五金配件毛邊處理裝置，通過設置的第二滑槽和擠壓塊，讓多個擠壓塊可以分別在多個第二滑槽內滑動，通過設置的驅動組件，讓用戶可以通過驅動組件帶動多個擠壓塊進行移動，讓多個擠壓塊將五金配件固定在底座上，確保用戶可以不需要用手去固定，解決了五金配件毛邊打磨裝置在使用時，需要用戶用手將五金配件固定，導致長時間進行毛邊處理的過程中，會讓用戶產生疲勞，降低了工作效率的問題。

24、2.該五金配件毛邊處理裝置，通過設置的第一滑槽和滑板，讓滑板可以在第一滑槽內滑動，通過設置的滑板和擋板，讓用戶可以通過滑板和擋板將打磨產生的碎屑擋在打磨裝置本體上，無法飛濺至外界，確保碎屑不會對用戶造成傷害，通過設置的透明玻璃，讓用戶可以通過透明玻璃對底座上的五金配件進行打磨和觀察，通過設置的固定組件，讓用戶可以通過固定組件將滑板固定在第一滑槽內無法移動，防止打磨時產生的振動將滑板振動開，解決了五金配件毛邊打磨裝置在毛邊處理的過程中，會產生大量碎屑飛濺至外界，飛濺的碎屑容易對用戶造成傷害的問題。

技術特征：

1.一種五金配件毛邊處理裝置，其特征在于，包括：

2.根據權利要求1所述的一種五金配件毛邊處理裝置，其特征在于，所述固定組件包括：

3.根據權利要求2所述的一種五金配件毛邊處理裝置，其特征在于，所述插塊(9)的一端與擋板(21)插接配合，所述滑塊(13)的一端與擠壓槽(10)插接配合。

4.根據權利要求3所述的一種五金配件毛邊處理裝置，其特征在于，所述滑塊(13)的一端呈傾斜設置。

5.根據權利要求1所述的一種五金配件毛邊處理裝置，其特征在于，所述蝸輪(18)的頂端與第一轉槽(14)轉動連接，所述蝸桿(20)的一端固定連接有握把。

技術總結
本技術屬于五金配件加工技術領域，尤其涉及一種五金配件毛邊處理裝置，包括：打磨裝置本體和擋板，擋板固定連接在打磨裝置本體上，打磨裝置本體上開設有第一滑槽，第一滑槽內滑動連接有滑板，滑板內固定連接有透明玻璃；固定組件，固定組件位于滑板內，并用于將滑板固定在第一滑槽內；底座，底座固定連接在打磨裝置本體上，底座的頂面開設有多個第二滑槽，技術解決了五金配件毛邊打磨裝置在使用時，需要用戶用手將五金配件固定，導致長時間進行毛邊處理的過程中，會讓用戶產生疲勞，降低了工作效率的問題，并解決了五金配件毛邊打磨裝置在毛邊處理的過程中，會產生大量碎屑飛濺至外界，飛濺的碎屑容易對用戶造成傷害的問題。

技術研發人員：曹書,曹計偉
受保護的技術使用者：深圳市宜建業科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
