本技術涉及磨床，具體為一種具有廢屑收集功能的磨床。

背景技術：

1、磨床是機械加工領域常見的加工機床，主要利用磨具對工件表面進行磨削加工，由于磨削加工時會產生較多的廢屑，為了不影響到對工件的磨削效果，通常會對廢屑進行清理收集。

2、目前對廢屑進行清理收集時，通常是通過風機工作將廢屑吸入到收集箱內進行收集，為了防止廢屑進入到風機的內部，會在收集箱的內部設置濾網，但是隨著廢屑收集工作的持續進行，濾網表面不可避免地會粘附越來越多的碎屑，這些碎屑不僅會逐漸堵塞濾網的孔隙，影響到對廢屑的正常清理收集，還可能對濾網的材質造成磨損，縮短其使用壽命。因此，本領域技術人員提供了一種具有廢屑收集功能的磨床，以解決上述背景技術中提出的問題。

3、本背景技術所公開的上述信息僅僅用于增加對本申請背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、為了解決隨著廢屑收集工作的持續進行，濾網表面不可避免地會粘附越來越多的碎屑，這些碎屑不僅會逐漸堵塞濾網的孔隙，影響到對廢屑的正常清理收集，還可能對濾網的材質造成磨損，縮短其使用壽命的問題，本實用新型提供一種具有廢屑收集功能的磨床。

2、本實用新型提供的一種具有廢屑收集功能的磨床采用如下的技術方案：一種具有廢屑收集功能的磨床，包括

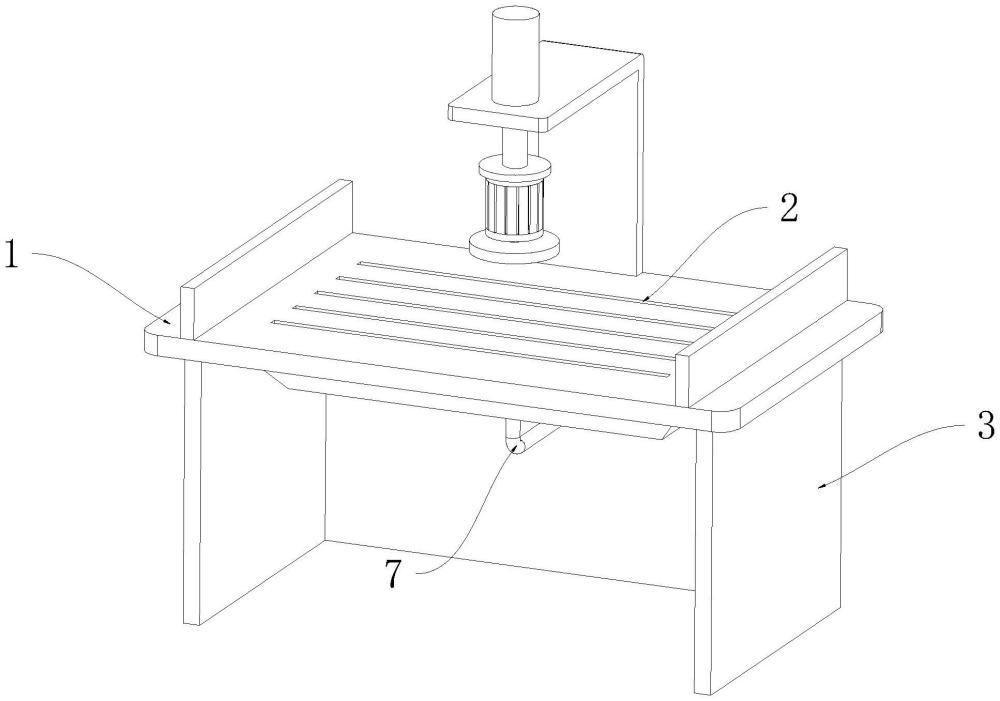

3、磨床主體，其上端開設有多個漏料口，其底端設置有支撐板；

4、收集箱，設置在支撐板的后側，其內部設置有隔板，隔板上設置有濾網；

5、收集機構，設置在收集箱上，用于對磨床主體上的廢屑進行清理收集；

6、敲擊機構，設置有四組，均設置在隔板上的同一側，用于對濾網上粘附的廢屑進行清理；以及

7、驅動機構，設置在收集箱內，用于驅動四組敲擊機構同步工作。

8、優選的，收集機構包括風機、吸氣管、連通管和收集罩，風機設置在收集箱的上端且其進氣端連通有吸氣管，吸氣管遠離風機的一端與收集箱連通，連通管設置在收集箱的一側，收集罩設置在連通管遠離收集箱的一端，且收集罩位于漏料口的下端。

9、優選的，敲擊機構包括連接桿、橫桿、敲擊片和扭簧，連接桿和橫桿設置在隔板的同一側，敲擊片轉動設置在連接桿的外側，扭簧套設在連接桿的外側，且扭簧的兩端分別與敲擊片和隔板連接。

10、優選的，驅動機構包括

11、轉動桿，轉動設置在收集箱的內部，其遠離收集箱內壁的一端與隔板的一側轉動連接；

12、推桿，設置在轉動桿的外側，用于對敲擊片進行擠壓；

13、電機，設置在收集箱的一側，其輸出軸與轉動桿的一端連接，用于驅動轉動桿轉動。

14、優選的，收集箱遠離支撐板的一側設置有箱門，用于方便對收集箱內部收集的廢屑進行處理。

15、與現有技術相比，本實用新型的有益效果是：

16、通過上述技術方案，即本實用新型公開的具有廢屑收集功能的磨床，設置了收集機構、敲擊機構和驅動機構，利用收集機構便于將磨床主體上的廢屑收集到收集箱內，而在對廢屑進行收集的過程中，利用敲擊機構和驅動機構的配合便于對濾網上粘附的廢屑進行清理，使得不會影響到濾網的正常使用，則不會影響到對廢屑的正常收集。

技術特征：

1.一種具有廢屑收集功能的磨床，其特征在于：包括

2.根據權利要求1所述的一種具有廢屑收集功能的磨床，其特征在于：驅動機構(9)包括

3.根據權利要求1所述的一種具有廢屑收集功能的磨床，其特征在于：收集箱(4)遠離支撐板(3)的一側設置有箱門(10)，用于方便對收集箱(4)內部收集的廢屑進行處理。

技術總結
本技術涉及磨床技術領域，且公開了一種具有廢屑收集功能的磨床，包括磨床主體，磨床主體的上端開設有多個漏料口，磨床主體的底端設置有支撐板，支撐板的后側設置有收集箱，收集箱的內部設置有隔板，隔板上設置有濾網，收集箱的上端設置有收集機構，用于對磨床主體上的廢屑進行清理收集，隔板的一側設置有四組敲擊機構，用于對濾網上粘附的廢屑進行清理，收集箱內設置有驅動機構，用于驅動四組敲擊機構同步工作，收集機構包括風機、吸氣管、連通管和收集罩，風機設置在收集箱的上端且其進氣端連通有吸氣管；本技術在使用時，在對廢屑進行清理收集時便于對隔板進行清理，使得濾網不易堵住，則不會影響到對廢屑的正常收集。

技術研發人員：王巧梅,滿天寶,張雪
受保護的技術使用者：安徽雙吉科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
