本發明涉及顯示，尤其涉及一種顯示面板及顯示裝置。

背景技術：

1、隨著顯示技術的發展，顯示面板的應用也越來越廣泛，相應的對顯示面板的要求也越來越高。

2、然而，相關技術中，顯示面板存在邊框較大的問題，限制了顯示面板的進一步應用。

技術實現思路

1、本發明提供了一種顯示面板及顯示裝置，以減小顯示面板的邊框。

2、根據本發明的一方面，提供了一種顯示面板，所述顯示面板包括：

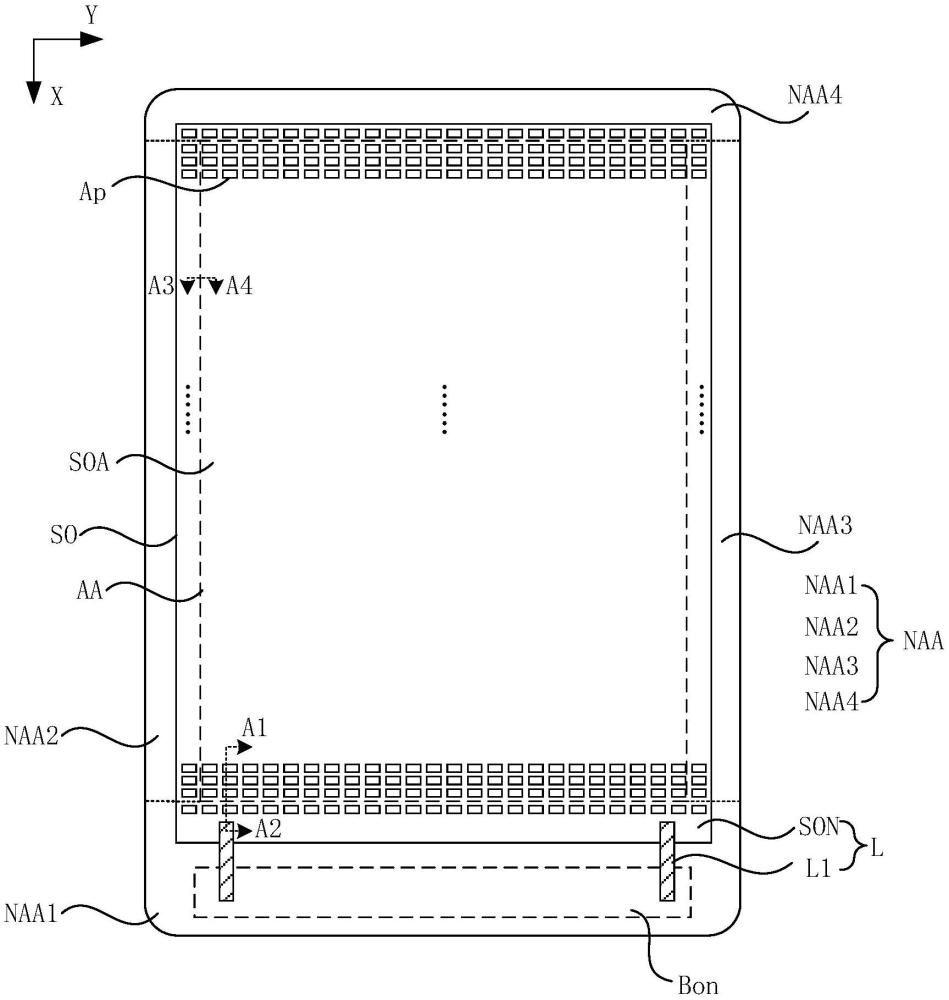

3、沿第一方向排列的顯示區和第一邊框區，所述第一邊框區設置有綁定區；

4、基板；第一隔離結構，設置于所述顯示區，且設置于所述基板的一側；所述第一隔離結構設置有多個第一隔離開口，所述第一隔離開口內設置有發光元件；

5、連接部，設置于所述第一邊框區，所述連接部的一端與所述第一隔離結構電連接。

6、可選地，所述連接部的另一端延伸至所述綁定區；所述連接部包括：

7、第二隔離結構，所述第二隔離結構設置于所述第一邊框區，且設置于所述基板的一側；至少一條第一連接引線，所述第一連接引線的第一端與至少部分所述第二隔離結構搭接，所述第一連接引線的第二端延伸至所述綁定區；

8、優選地，所述第一連接引線沿所述第一方向延伸；

9、優選地，兩條所述第一連接引線沿第二方向排列，所述第一方向與所述第二方向相交；

10、優選地，所述第二隔離結構與所述第一隔離結構同層設置；

11、優選地，所述第二隔離結構與所述第一隔離結構電連接；

12、優選地，所述第二隔離結構不設置隔離開口；

13、優選地，所述第二隔離結構在所述基板上的正投影覆蓋至少部分所述第一隔離結構在所述基板上的正投影；

14、優選地，所述第一隔離結構在所述基板上的正投影覆蓋至少部分所述第二隔離結構在所述基板上的正投影；且沿所述第一方向，所述第一隔離結構在所述基板上的正投影與所述第二隔離結構在所述基板上的正投影至少部分錯位。

15、可選地，所述連接部還包括沿所述第二方向延伸的至少一條第二連接引線，每條所述第二連接引線與至少兩條所述第一連接引線電連接；

16、優選地，所述連接部還包括沿所述第一方向延伸的至少一條第三連接引線，所述第三連接引線的第一端與至少部分所述第二隔離結構搭接，所述第三連接引線的第二端與所述第二連接引線電連接；

17、優選地，所述第一連接引線、所述第二連接引線及所述第三連接引線電連接為網狀結構。

18、可選地，所述第二連接引線位于所述綁定區與所述顯示區之間，和/或，所述第三連接引線位于兩條所述第一連接引線之間，和/或，所述第一連接引線和所述第三連接引線在所述第二方向上均勻分布。

19、可選地，所述第一連接引線、所述第二連接引線和所述第三連接引線中的至少兩者的至少部分同層設置；

20、優選地，所述第一連接引線、所述第二連接引線和所述第三連接引線至少部分同層設置。

21、可選地，所述基板包括襯底和設置于所述襯底上的驅動電路層，所述驅動電路層包括靠近所述第一隔離結構的預設金屬層，所述第一連接引線、所述第二連接引線和所述第三連接引線均包括位于所述預設金屬層的部分；其中，所述第一連接引線位于所述預設金屬層中的部分與所述第二隔離結構搭接；

22、優選地，所述驅動電路層包括依次層疊于所述襯底上的有源層、第一金屬層、第二金屬層、第三金屬層，所述預設金屬層為所述第三金屬層；

23、優選地，所述驅動電路層還包括第四金屬層，所述預設金屬層為所述第四金屬層；

24、優選地，所述驅動電路層還包括第五金屬層，所述預設金屬層為所述第五金屬層。

25、可選地，所述第二隔離結構通過過孔與所述第一連接引線連接；

26、優選地，每條所述第一連接引線通過沿所述第一方向排列的至少兩個所述過孔與所述第二隔離結構連接；

27、優選地，沿所述顯示面板的厚度方向，所述第一連接引線與所述第二隔離結構之間設有至少一層絕緣層，所述過孔開設于所述絕緣層上。

28、可選地，所述連接部還包括第三隔離結構，所述第三隔離結構位于所述第一邊框區；所述第三隔離結構設置有第三隔離開口，所述第三隔離開口內設置有虛設發光元件；所述第三隔離結構位于所述過孔與所述顯示區之間；

29、優選地，所述第三隔離結構與所述第一隔離結構同層設置；

30、優選地，所述第三隔離結構與所述第一隔離結構電連接；

31、優選地，所述第三隔離結構、所述第二隔離結構及所述第一隔離結構一體設置；

32、優選地，所述第三隔離結構與所述第一隔離結構網狀連接。

33、可選地，所述顯示面板還包括至少一個第二邊框區；所述第二邊框區與所述顯示區沿第二方向排列，和/或，沿所述第一方向，所述第二邊框區和所述第一邊框區位于所述顯示區相對的兩側；其中，所述第二方向與所述第一方向相交；；

34、所述第二邊框區不設置電連接所述第一隔離結構和所述綁定區的所述連接部；

35、優選地，沿所述顯示面板的厚度方向，所述連接部的正投影位于所述第二邊框區的正投影之外。

36、可選地，所述顯示面板還包括位于所述第二邊框區的第四隔離結構，所述第四隔離結構設置有第四隔離開口；所述第四隔離開口內設置有虛設發光元件；

37、優選地，所述第四隔離結構與所述第一隔離結構同層；

38、優選地，所述第四隔離結構與所述第一隔離結構電連接；

39、優選地，所述第四隔離結構與所述第一隔離結構網狀連接。

40、可選地，所述基板包括襯底和設置于所述襯底上的驅動電路層，所述驅動電路層位于所述第二邊框區的部分形成有多個虛設像素驅動電路；每個所述虛設像素驅動電路對應至少一個所述虛設發光元件；且所述虛設像素電路與對應的所述虛設發光元件絕緣。

41、可選地，所述基板包括襯底和設置于所述襯底上的驅動電路層，所述驅動電路層位于所述顯示區的部分設置有多個像素驅動電路，每個所述像素驅動電路連接至少一個所述發光元件；

42、優選地，所述驅動電路層位于所述第一邊框區的部分設置有多條電源信號引線，所述電源信號引線的一端與所述顯示區電連接，所述電源信號引線的另一端延伸至所述綁定區。

43、可選地，所述隔離結構包括支撐部和冠部；沿所述顯示面板的厚度方向，所述支撐部在所述基板上的正投影位于所述冠部在所述基板上的正投影內；其中，所述支撐部為導電結構。

44、可選地，所述顯示面板還包括環繞所述顯示區的至少一個堤壩，所述堤壩設置有堤壩開口。

45、可選地，所述顯示面板還包括多個第一電極，所述第一電極設置于所述隔離開口內，且位于所述發光元件遠離所述基板的一側，其中，所述第一電極與所述支撐部搭接。

46、根據本發明的另一方面，提供了一種顯示面板，所述顯示面板包括：

47、沿第一方向排列的顯示區和第一邊框區，所述第一邊框區設置有綁定區；

48、基板；

49、第一隔離結構，設置于所述顯示區，且設置于所述基板的一側；所述第一隔離結構設置有多個第一隔離開口，所述第一隔離開口內設置有發光元件；

50、連接部，所述連接部的一端電連接所述第一隔離結構位于顯示區的部分，其中，所述連接部僅位于所述第一邊框區。

51、可選地，所述連接部的另一端延伸至所述綁定區；所述連接部包括：

52、第二隔離結構，所述第二隔離結構設置于所述第一邊框區，且設置于所述基板的一側；

53、至少一條第一連接引線，所述第一連接引線的第一端與至少部分所述第二隔離結構搭接，所述第一連接引線的第二端延伸至所述綁定區；

54、優選地，所述第一連接引線沿所述第一方向延伸；

55、優選地，兩條所述第一連接引線沿第二方向排列，所述第一方向與所述第二方向相交；

56、優選地，所述第二隔離結構與所述第一隔離結構同層設置；

57、優選地，所述第二隔離結構與所述第一隔離結構電連接；

58、優選地，所述第二隔離結構不設置隔離開口；

59、優選地，所述第二隔離結構在所述基板上的正投影覆蓋至少部分所述第一隔離結構在所述基板上的正投影；

60、優選地，所述第一隔離結構在所述基板上的正投影覆蓋至少部分所述第二隔離結構在所述基板上的正投影；且沿所述第一方向，所述第一隔離結構在所述基板上的正投影與所述第二隔離結構在所述基板上的正投影至少部分錯位。

61、可選地，所述第二隔離結構通過過孔與所述第一連接引線連接；

62、優選地，沿所述顯示面板的厚度方向，所述第一連接引線與所述第二隔離結構之間設有至少一層絕緣層，所述過孔開設于所述絕緣層上；

63、優選地，所述連接部還包括第三隔離結構，所述第三隔離結構位于所述第一邊框區；所述第三隔離結構設置有第三隔離開口，所述第三隔離開口內設置有虛設發光元件；所述第三隔離結構位于所述過孔與所述顯示區之間；

64、優選地，所述第三隔離結構與所述第一隔離結構同層設置；

65、優選地，所述第三隔離結構與所述第一隔離結構電連接；

66、優選地，所述第三隔離結構、所述第二隔離結構及所述第一隔離結構一體設置；

67、優選地，所述第三隔離結構與所述第一隔離結構網狀連接。

68、可選地，所述顯示面板還包括至少一個第二邊框區；所述第二邊框區與所述顯示區沿第二方向排列，和/或，沿所述第一方向，所述第二邊框區和所述第一邊框區位于所述顯示區相對的兩側；其中，所述第二方向與所述第一方向相交；

69、所述第二邊框區不設置電連接所述第一隔離結構和所述綁定區的所述連接部；

70、優選地，沿所述顯示面板的厚度方向，所述連接部的正投影位于所述第二邊框區的正投影之外。

71、根據本發明的另一方面，提供了一種顯示裝置，所述顯示裝置包括權利要求如上所述的顯示面板。

72、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。
