本技術涉及真空泵制造加工，尤其涉及一種真空泵制造毛邊清除裝置。

背景技術：

1、真空泵是一種用于產生和維持真空的裝置，它通過抽取容器或系統內部的氣體來創建低壓環境。真空泵在許多工業和科學領域都有廣泛的應用，包括半導體制造、化學工業、醫療設備、實驗室應用等；在真空泵的制造過程中，特別是在制造泵蓋(也稱為泵頭)的過程中，如果泵蓋上存在毛邊，可能會影響泵蓋與其他部件的密封性能，從而導致氣體泄漏，影響真空泵的工作效率和穩定性；進而使用毛邊清除裝置在制造真空泵過程中的主要作用是為了確保泵的密封性能和工作穩定性。

2、現有的毛邊清除裝置在使用過程中多數情況下都是將泵蓋放置在夾具之間，再通過轉動絲桿驅動夾持塊夾緊泵蓋進行毛邊清除作業，但是該種操作方式僅可以對泵蓋的單面進行毛邊清除作業，需要清除另一面時需要人工拆除在翻轉，上述操作較為繁瑣進而會導致毛邊清除作業的工作效率下降的問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種真空泵制造毛邊清除裝置，旨在改善現有技術中毛邊清除裝置無法實現對工件進行多面毛邊清除作業，導致工作效率下降的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種真空泵制造毛邊清除裝置，包括工作臺，所述工作臺上表面固定連接有支架，所述工作臺外壁一側固定連接有固定盒，所述固定盒外壁一側固定連接有電機一，所述電機一輸出端固定連接有絲桿一，所述絲桿一轉動連接在所述固定盒內部，所述絲桿一外壁螺紋連接有齒條塊，所述齒條塊滑動連接在所述固定盒內壁，所述固定盒內部轉動連接有轉軸，所述轉軸外壁固定連接有齒輪，所述齒輪與齒條塊嚙合連接，所述轉軸外壁固定連接有連接框，所述連接框內壁一側固定連接有液壓柱，所述液壓柱輸出端固定連接有夾持塊一，所述連接框內壁另一側固定連接有伸縮桿，所述伸縮桿一端固定連接有夾持塊二，所述連接框內部設置有驅動組件。

3、進一步地，所述驅動組件包括絲桿二，所述絲桿二螺紋連接在所述連接框內部，所述絲桿二一端轉動連接在所述夾持塊二外壁一側，所述絲桿二另一端固定連接有旋鈕。

4、進一步地，所述支架上表面固定連接有電機二，所述電機二輸出端固定連接有絲桿三。

5、進一步地，所述絲桿三外壁螺紋連接有滑動架，所述滑動架滑動連接在所述支架內部，所述滑動架下表面固定連接有電動滑軌，所述電動滑軌外壁滑動連接有電推桿一，所述電推桿一輸出端固定連接有穩定架。

6、進一步地，所述穩定架下表面轉動連接有鉸接座，所述鉸接座外壁固定連接有打磨機構。

7、進一步地，所述穩定架下表面轉動連接有電推桿二，所述電推桿二輸出端與打磨機構外壁一側轉動連接。

8、進一步地，所述工作臺內壁固定連接有水箱，所述水箱內部滑動連接有過濾盒。

9、進一步地，所述工作臺內壁固定連接有循環泵，所述循環泵輸入端固定連接在所述水箱內部，所述循環泵輸出端固定連接有噴水管，所述噴水管外壁固定連接在所述支架外壁一側。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過將待加工件夾持在夾持塊一和夾持塊二之間，并利用驅動組件的旋轉來固定工件。啟動電機一驅動絲桿一，使齒條塊與齒輪嚙合并轉動，通過齒輪帶動轉軸外壁的連接框進行翻轉，實現對工件多面毛邊清除操作。此設計顯著提升了毛邊清除作業的效率和效果，確保了工件各個側面的精細加工。

12、2、本實用新型中，通過啟動電機二，使絲桿三帶動滑動架移動，方便根據工件位置進行調整。電動滑軌與電推桿一的配合，實現了多角度打磨的功能。電推桿二驅動打磨機構轉動，確保側邊毛邊的清除效果。此設計增強了裝置的靈活性和適用性，能夠適應各種形狀和大小的工件，提高了操作的精確度和全面性。

13、3、本實用新型中，通過啟動循環泵，將水箱內部的凈水輸送至噴水管。噴水管外壁設置了多個可調節角度的軟管，能夠將凈水噴射在工件外壁，實現高效降溫。水箱上方的收集斗可以收集含有碎屑的固液混合物，通過過濾盒進行過濾，實現了水資源的循環使用。這一設計不僅提升了毛邊清除的質量和效率，還降低了操作過程中的熱損傷，同時減少了企業的資源損耗和運行成本，提高了環保效益。

技術特征：

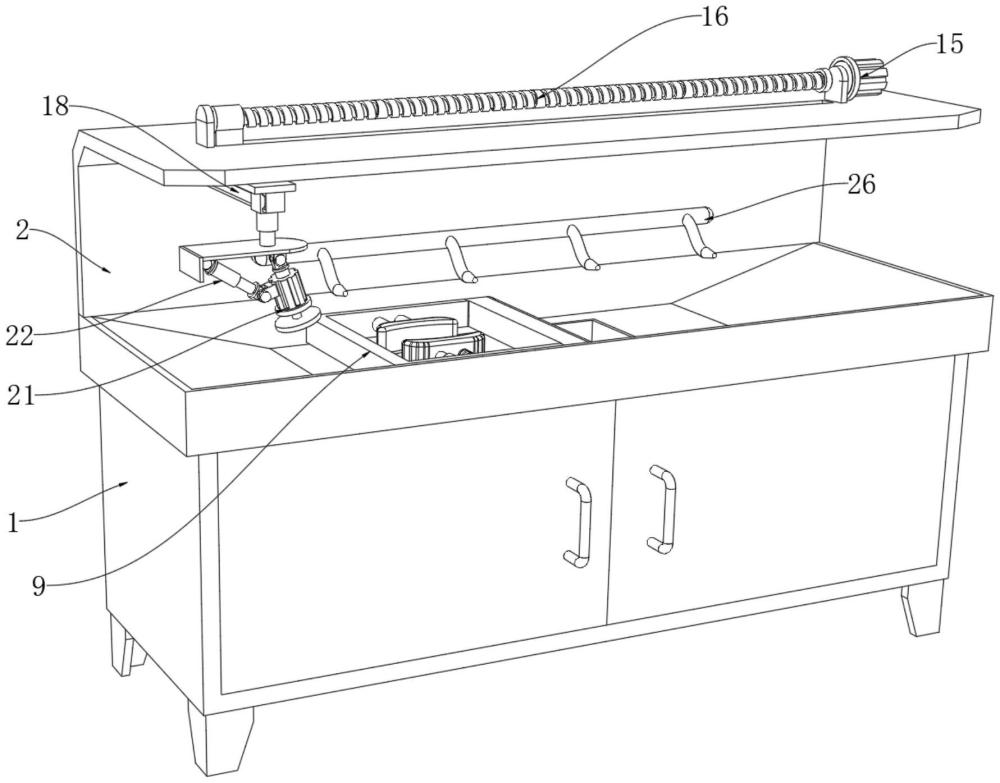

1.一種真空泵制造毛邊清除裝置，包括工作臺(1)，其特征在于：所述工作臺(1)上表面固定連接有支架(2)，所述工作臺(1)外壁一側固定連接有固定盒(3)，所述固定盒(3)外壁一側固定連接有電機一(4)，所述電機一(4)輸出端固定連接有絲桿一(5)，所述絲桿一(5)轉動連接在所述固定盒(3)內部，所述絲桿一(5)外壁螺紋連接有齒條塊(6)，所述齒條塊(6)滑動連接在所述固定盒(3)內壁，所述固定盒(3)內部轉動連接有轉軸(7)，所述轉軸(7)外壁固定連接有齒輪(8)，所述齒輪(8)與齒條塊(6)嚙合連接，所述轉軸(7)外壁固定連接有連接框(9)，所述連接框(9)內壁一側固定連接有液壓柱(10)，所述液壓柱(10)輸出端固定連接有夾持塊一(11)，所述連接框(9)內壁另一側固定連接有伸縮桿(12)，所述伸縮桿(12)一端固定連接有夾持塊二(13)，所述連接框(9)內部設置有驅動組件(14)。

2.根據權利要求1所述的一種真空泵制造毛邊清除裝置，其特征在于：所述驅動組件(14)包括絲桿二(1401)，所述絲桿二(1401)螺紋連接在所述連接框(9)內部，所述絲桿二(1401)一端轉動連接在所述夾持塊二(13)外壁一側，所述絲桿二(1401)另一端固定連接有旋鈕(1402)。

3.根據權利要求2所述的一種真空泵制造毛邊清除裝置，其特征在于：所述支架(2)上表面固定連接有電機二(15)，所述電機二(15)輸出端固定連接有絲桿三(16)。

4.根據權利要求3所述的一種真空泵制造毛邊清除裝置，其特征在于：所述絲桿三(16)外壁螺紋連接有滑動架(17)，所述滑動架(17)滑動連接在所述支架(2)內部，所述滑動架(17)下表面固定連接有電動滑軌(18)，所述電動滑軌(18)外壁滑動連接有電推桿一(19)，所述電推桿一(19)輸出端固定連接有穩定架。

5.根據權利要求4所述的一種真空泵制造毛邊清除裝置，其特征在于：所述穩定架下表面轉動連接有鉸接座(20)，所述鉸接座(20)外壁固定連接有打磨機構(21)。

6.根據權利要求5所述的一種真空泵制造毛邊清除裝置，其特征在于：所述穩定架下表面轉動連接有電推桿二(22)，所述電推桿二(22)輸出端與打磨機構(21)外壁一側轉動連接。

7.根據權利要求1所述的一種真空泵制造毛邊清除裝置，其特征在于：所述工作臺(1)內壁固定連接有水箱(23)，所述水箱(23)內部滑動連接有過濾盒(24)。

8.根據權利要求7所述的一種真空泵制造毛邊清除裝置，其特征在于：所述工作臺(1)內壁固定連接有循環泵(25)，所述循環泵(25)輸入端固定連接在所述水箱(23)內部，所述循環泵(25)輸出端固定連接有噴水管(26)，所述噴水管(26)外壁固定連接在所述支架(2)外壁一側。

技術總結
本技術涉及真空泵制造加工技術領域，公開了一種真空泵制造毛邊清除裝置，包括工作臺，所述工作臺上表面固定連接有支架，所述工作臺外壁一側固定連接有固定盒，所述固定盒外壁一側固定連接有電機一，所述電機一輸出端固定連接有絲桿一，所述絲桿一轉動連接在所述固定盒內部，所述絲桿一外壁螺紋連接有齒條塊，所述齒條塊滑動連接在所述固定盒內壁，所述固定盒內部轉動連接有轉軸，所述轉軸外壁固定連接有齒輪，所述齒輪與齒條塊嚙合連接。本技術中，通過將待加工件置于夾持塊間，轉動驅動組件固定工件；啟動電機一帶動絲桿一，使齒條塊與齒輪嚙合轉動，進而帶動轉軸外壁連接框翻轉，實現對工件多面毛邊的清除，提升工作效率。

技術研發人員：徐小嬌
受保護的技術使用者：河南協濟貿易有限公司
技術研發日：20240628
技術公布日：2025/4/28
