本技術涉及玻璃瓶拋光，尤其涉及一種玻璃瓶瓶口拋光設備。

背景技術：

1、玻璃瓶瓶口拋光是指對玻璃瓶的口部進行特定的處理，以去除表面的斜紋、皺皮、劃痕等瑕疵，提高瓶口的平整度和光滑度，進而提升玻璃瓶的整體美觀性和使用性能。

2、在對于玻璃瓶的拋光過程中，加工過程中會產生玻璃粉，如若沒有進行及時清潔，那么員工的手如果誤觸了，便會導致員工的手被劃破，所以需要人員定期的清潔，其中，受到結構的內部結構空間影響，在清潔作業中的出現操作較為麻煩的情況下，便會增加人員的負擔，需要一種玻璃瓶瓶口拋光設備。

技術實現思路

1、本實用新型的目的是為了解決現有技術中加工過程中會產生玻璃粉，如若沒有進行及時清潔，那么員工的手如果誤觸了，便會導致員工的手被劃破，所以需要人員定期的清潔，其中，受到結構的內部結構空間影響，在清潔作業中的出現操作較為麻煩的情況下的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種玻璃瓶瓶口拋光設備，包括外殼，所述外殼的內腔頂部安裝有氣缸，且氣缸的底部固定連接有打磨機，所述外殼的一側內壁開設有安裝槽，且安裝槽的內腔兩側均固定安裝有電動推桿，所述電動推桿的一端固定連接有橫桿，所述橫桿的一側固定連接有豎板，所述豎板的一側轉動連接有毛刷板，所述外殼的內腔底部開設有若干個通槽，所述豎板的一側固定連接有連接桿，且連接桿的一側固定連接有安裝盒，所述安裝盒的內腔水平設置有插桿，所述毛刷板的一側固定連接有與插桿相適配的插片，所述插桿的一端貫穿相鄰的安裝盒的側壁和相鄰的連接桿側壁與相對應的插片的內腔插接，且插桿的另一端貫穿相鄰的安裝盒側壁延伸至安裝盒的一側，所述豎板的另一側固定連接有夾持框。

3、優選地，所述插桿的外圈且位于安裝盒的內腔套接有擋片，且擋片的一端與相鄰的安裝盒的內腔相抵，具體的，通過擋片的設置，擋片可以將復位彈簧作用力傳遞至插桿上。

4、優選地，所述插桿的外圈安裝有復位彈簧，所述復位彈簧的一端與相鄰的安裝盒的內側壁固定連接，且復位彈簧的另一端與相鄰的擋片的一側固定連接，具體的，通過復位彈簧的設置，可以使得豎板翻轉。

5、優選地，所述毛刷板的一側與相鄰的豎板的一側通過彈簧鉸鏈轉動連接，具體的，通過彈簧鉸鏈的設置，毛刷板可以與相對應的豎板呈豎直狀態。

6、優選地，所述外殼的底部固定連接有收集框，所述收集框的內腔底部開設有斜面，所述收集框的底部四個拐角處均固定連接有支撐腿，具體的，通過支撐腿的設置，對于收集框和外殼起到了支撐的作用。

7、優選地，若干個所述通槽的內腔均與收集框的內腔相連通，具體的，通過通槽的設置，打磨過程中產生的玻璃粉，會通過通槽落至收集框內。

8、優選地，所述夾持框的一側固定連接有連接板，所述外殼的內腔頂部開設有限位槽，具體的，通過連接板的設置，使得夾持框位移時更加的穩定。

9、優選地，所述連接板的一端與限位槽的內腔滑動連接，具體的，通過電動推桿的設置，可以使得兩個夾持框相互靠近對于玻璃瓶進行夾持。

10、與現有技術相比，本實用新型的優點和積極效果在于，

11、1、通過結構上的設計，使得人員在對于殘留在外殼內部的玻璃碎屑的清理作業中，可更加的輕松，也減低了人員對于該情況的清理難度，為使用人員帶來了便利。

12、2、通過結構上的設計，使得人員在未對于外殼內部進行清理的情況下，人員可對于將毛刷板進行快速的折疊收納，避免了毛刷板的底部始終與外殼內腔接觸，減少了毛刷板的使用消耗，降低了清理結構對于設備內部的空間占用。

技術特征：

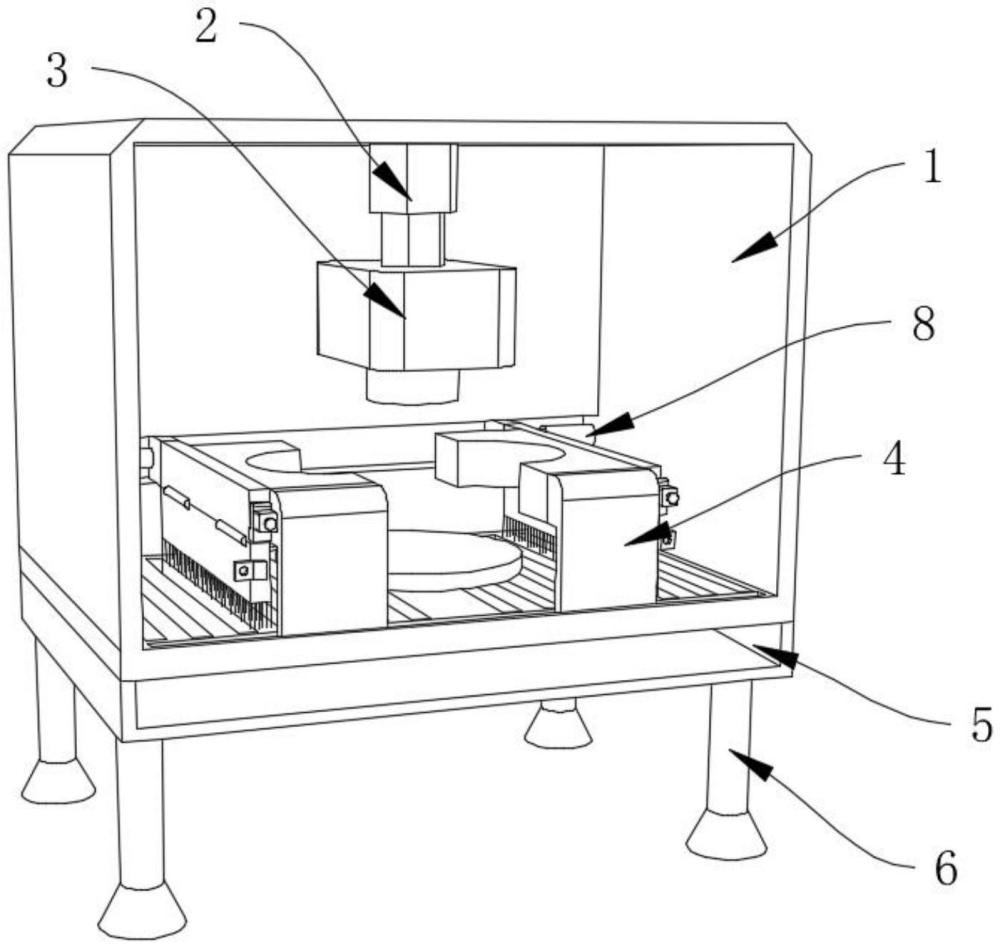

1.一種玻璃瓶瓶口拋光設備，包括外殼(1)，其特征在于：所述外殼(1)的內腔頂部安裝有氣缸(2)，且氣缸(2)的底部固定連接有打磨機(3)，所述外殼(1)的一側內壁開設有安裝槽(7)，且安裝槽(7)的內腔兩側均固定安裝有電動推桿(8)，所述電動推桿(8)的一端固定連接有橫桿(16)，所述橫桿(16)的一側固定連接有豎板(9)，所述豎板(9)的一側轉動連接有毛刷板(12)，所述外殼(1)的內腔底部開設有若干個通槽(10)，所述豎板(9)的一側固定連接有連接桿(13)，且連接桿(13)的一側固定連接有安裝盒(18)，所述安裝盒(18)的內腔水平設置有插桿(19)，所述毛刷板(12)的一側固定連接有與插桿(19)相適配的插片(17)，所述插桿(19)的一端貫穿相鄰的安裝盒(18)的側壁和相鄰的連接桿(13)側壁與相對應的插片(17)的內腔插接，且插桿(19)的另一端貫穿相鄰的安裝盒(18)側壁延伸至安裝盒(18)的一側，所述豎板(9)的另一側固定連接有夾持框(11)。

2.根據權利要求1所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述插桿(19)的外圈且位于安裝盒(18)的內腔套接有擋片(14)，且擋片(14)的一端與相鄰的安裝盒(18)的內腔相抵。

3.根據權利要求2所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述插桿(19)的外圈安裝有復位彈簧(20)，所述復位彈簧(20)的一端與相鄰的安裝盒(18)的內側壁固定連接，且復位彈簧(20)的另一端與相鄰的擋片(14)的一側固定連接。

4.根據權利要求1所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述毛刷板(12)的一側與相鄰的豎板(9)的一側通過彈簧鉸鏈(15)轉動連接。

5.根據權利要求1所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述外殼(1)的底部固定連接有收集框(5)，所述收集框(5)的內腔底部開設有斜面，所述收集框(5)的底部四個拐角處均固定連接有支撐腿(6)。

6.根據權利要求5所述的一種玻璃瓶瓶口拋光設備，其特征在于：若干個所述通槽(10)的內腔均與收集框(5)的內腔相連通。

7.根據權利要求1所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述夾持框(11)的一側固定連接有連接板(4)，所述外殼(1)的內腔頂部開設有限位槽(21)。

8.根據權利要求7所述的一種玻璃瓶瓶口拋光設備，其特征在于：所述連接板(4)的一端與限位槽(21)的內腔滑動連接。

技術總結
本技術提供一種玻璃瓶瓶口拋光設備，涉及玻璃瓶拋光技術領域，包括外殼，所述外殼的內腔頂部安裝有氣缸，且氣缸的底部固定連接有打磨機，所述外殼的一側內壁開設有安裝槽，且安裝槽的內腔兩側均固定安裝有電動推桿，所述電動推桿的一端固定連接有橫桿，所述橫桿的一側固定連接有豎板，所述豎板的一側轉動連接有毛刷板。本技術，通過結構上的設計，使得人員在對于殘留在外殼內部的玻璃碎屑的清理作業中，可更加的輕松，也減低了人員對于該情況的清理難度，為使用人員帶來了便利。

技術研發人員：樊祥康,樊明波,肖天保,李春霞
受保護的技術使用者：山東鄆城瑞升玻璃有限公司
技術研發日：20240708
技術公布日：2025/4/28
