本技術涉及金屬加工，具體為一種金屬加工用送料器。

背景技術：

1、金屬加工簡稱金工，是一種把金屬物料加工成為物品、零件、組件的工藝技術，包括了橋梁、輪船等的大型零件，乃至引擎、珠寶、腕表的細微組件，它被廣泛應用在科學、工業、藝術品、手工藝等不同的領域。

2、在對金屬鋼管進行加工時，現有技術一般是采用人工手持切割裝置對鋼管進行切割，當切割不同尺寸的鋼管時，需要工人不斷移動自己的位置，而且切割后的鋼管都處于雜亂放置，這種操作方法不僅不安全，而且給工人加大了工作量，現有專利cn208584275u，提供了一種金屬加工用送料器，它在對鋼材進行固定時通過螺栓結構對鋼管進行夾持固定，由于螺栓固定的方式固定速度較慢，操作較為復雜，導致其固定時容易影響生產效率，且在該專利中采用彈簧驅動鋼材進行輸送，由于彈簧的力不穩定，在輸送過程中不能穩定的輸送，鑒于此，現提出一種金屬加工用送料器。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種金屬加工用送料器，具備固定對不同管徑大小的鋼管進行快速固定用于切割和對鋼管進行穩定輸送等優點，解決了難以對不同管徑的鋼管進行切割和難以對鋼管進行穩定輸送的問題。

3、(二)技術方案

4、為實現上述具備固定對不同管徑大小的鋼管進行快速固定用于切割和對鋼管進行穩定輸送目的，本實用新型提供如下技術方案：一種金屬加工用送料器，包括有工作臺，工作臺的上表面設置有切割設備，工作臺的上表面設置有電動導軌，電動導軌的外表面滑動套設有滑塊；

5、固定機構，固定機構設置在滑塊上，固定機構用于固定不同管徑的鋼管用與切割送料，固定機構包括空心柱，空心柱固定安裝在滑塊的上表面。

6、優選的，所述空心柱的外表面開設有滑槽，滑槽的內壁開設有兩個滑孔。

7、優選的，所述固定機構還包括兩個第一彈簧和兩個壓板，兩個第一彈簧均固定安裝在滑槽的內壁中，兩個壓板固定安裝在兩個第一彈簧的右表面，且兩個壓板的右表面均層斜面設置。

8、優選的，所述固定機構還包括圓環，圓環固定套設在兩個壓板的外表面，且圓環與滑槽滑動連接。

9、優選的，所述固定機構還包括兩個固定棍、兩個固定塊以及兩個第二彈簧，兩個固定棍分別滑動套設在兩個滑孔的內壁中，兩個固定塊分別固定安裝在兩個固定棍的相反端，兩個固定塊的左表面均呈斜面設置，兩個第二彈簧分別固定安裝在兩個固定塊的相對面，兩個第二彈簧的相對端固定安裝在滑槽的內壁上。

10、優選的，所述固定機構還包括兩個夾板，兩個夾板分別固定安裝在兩個固定棍的相對端上。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了一種金屬加工用送料器，具備以下

13、有益效果：

14、1、該金屬加工用送料器，相較于對比專利中采用螺栓結構對鋼管進行夾持固定的方式，該裝置在固定過程中無需借助額外的工具，且操作較為簡單，能夠快速的實現對鋼材的固定，更加的方便實用。

15、2、該金屬加工用送料器，可在固定后對鋼材的輸送采用電動導軌進行輸送，相較于對比專利中采用彈簧的輸送方式，電動導軌輸送更加的穩定，保證后續裁切難以出現誤差，更加的方便。

技術特征：

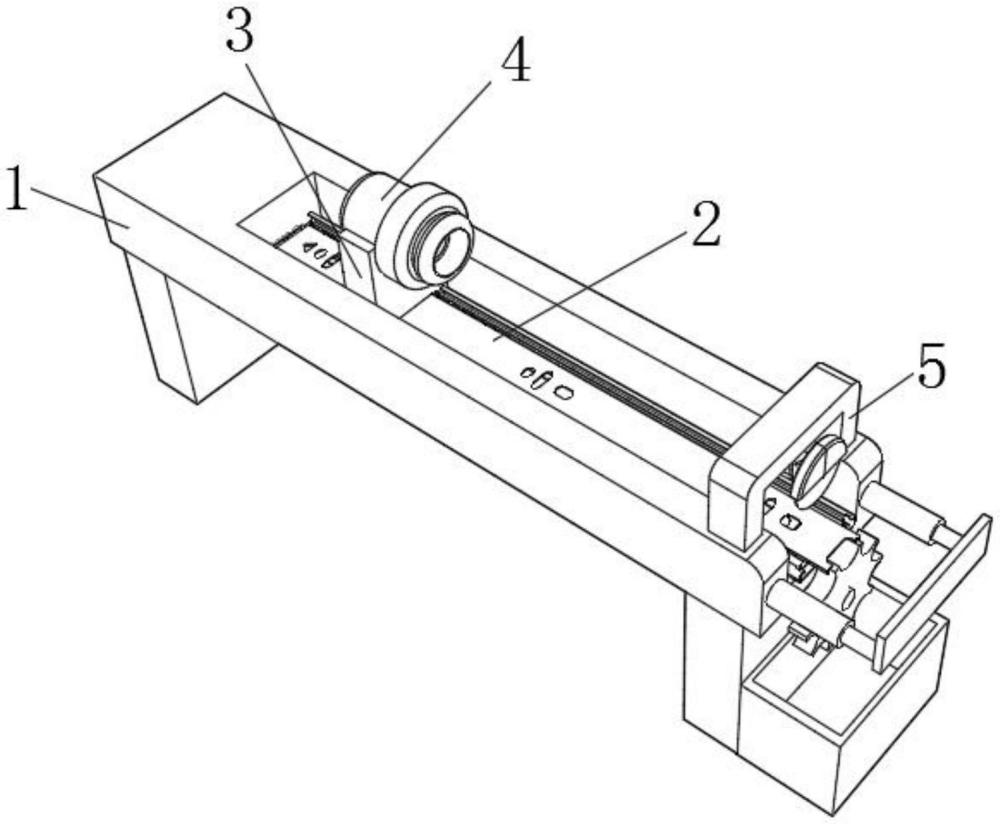

1.一種金屬加工用送料器，包括工作臺(1)，工作臺(1)的上表面設置有切割設備(5)，其特征在于：所述工作臺(1)的上表面設置有電動導軌(2)，電動導軌(2)的外表面滑動套設有滑塊(3)；

2.根據權利要求1所述的一種金屬加工用送料器，其特征在于：所述空心柱(4)的外表面開設有滑槽(6)，滑槽(6)的內壁開設有兩個滑孔(10)。

3.根據權利要求2所述的一種金屬加工用送料器，其特征在于：所述固定機構還包括兩個第一彈簧(7)和兩個壓板(8)，兩個第一彈簧(7)均固定安裝在滑槽(6)的內壁中，兩個壓板(8)固定安裝在兩個第一彈簧(7)的右表面，且兩個壓板(8)的右表面均層斜面設置。

4.根據權利要求3所述的一種金屬加工用送料器，其特征在于：所述固定機構還包括圓環(9)，圓環(9)固定套設在兩個壓板(8)的外表面，且圓環(9)與滑槽(6)滑動連接。

5.根據權利要求2所述的一種金屬加工用送料器，其特征在于：所述固定機構還包括兩個固定棍(11)、兩個固定塊(12)以及兩個第二彈簧(13)，兩個固定棍(11)分別滑動套設在兩個滑孔(10)的內壁中，兩個固定塊(12)分別固定安裝在兩個固定棍(11)的相反端，兩個固定塊(12)的左表面均呈斜面設置，兩個第二彈簧(13)分別固定安裝在兩個固定塊(12)的相對面，兩個第二彈簧(13)的相對端固定安裝在滑槽(6)的內壁上。

6.根據權利要求5所述的一種金屬加工用送料器，其特征在于：所述固定機構還包括兩個夾板(14)，兩個夾板(14)分別固定安裝在兩個固定棍(11)的相對端上。

技術總結
本技術涉及金屬加工技術領域，且公開了一種金屬加工用送料器，包括有工作臺，工作臺的上表面設置有切割設備，工作臺的上表面設置有電動導軌，電動導軌的外表面滑動套設有滑塊，固定機構，固定機構設置在滑塊上，固定機構用于固定不同管徑的鋼管用與切割送料，固定機構包括空心柱，空心柱固定安裝在滑塊的上表面，空心柱的外表面開設有滑槽，滑槽的內壁開設有兩個滑孔，固定機構還包括兩個第一彈簧和兩個壓板，兩個第一彈簧均固定安裝在滑槽的內壁中，該金屬加工用送料器相較于對比專利中采用螺栓結構對鋼管進行夾持固定的方式，該裝置在固定過程中無需借助額外的工具，且操作較為簡單，能夠快速的實現對鋼材的固定，更加的方便實用。

技術研發人員：郭俊秀,呂春福
受保護的技術使用者：大連金科精密合金材料制造有限公司
技術研發日：20240711
技術公布日：2025/4/28
