本技術屬于蝕刻帶材生產，更具體地說，是涉及一種蝕刻帶材退火爐退火張力控制裝置。

背景技術：

1、為配合開發蝕刻帶材材料，需要蝕刻材料在成品拉矯后再進行低溫退火，退火通過蝕刻帶材經過退火爐實現。而在蝕刻帶材進行退火作業時，存在的問題是，輥輪的張力無法滿足實際使用需求，是小張力退火，無法滿足蝕刻帶材材料低溫大張力退火的工藝條件。

2、現有技術中有名稱為“一種應用于退火爐的張力控制裝置”、公開號為“cn206486575u”的技術，該技術公開一種應用于退火爐的張力控制裝置，它包括退火爐、控制電機和控制裝置，所述退火爐入口側設置有前張力輥裝置和張力測試機構，退火爐出口側設置有后張力輥裝置，所述前張力輥裝置包括機架a和前張力輥，前張力輥設置在機架a上，所述后張力輥裝置包括機架b和后張力輥，后張力輥設置在機架b上，所述前張力輥和后張力輥分別與控制電機連接，并由控制電機驅動轉動；所述張力測試機構包括機架c、導輥、測張力輥和壓力傳感器，測張力輥、壓力傳感器、控制裝置和控制電機的設計方便了對金屬板拉伸程度的控制。

3、然而，該技術沒有涉及本申請的技術問題和技術方案。

技術實現思路

1、本實用新型所要解決的技術問題是：針對現有技術的不足，提供一種結構簡單，蝕刻帶材退火處理時提高帶材張力，實現低溫大張力退火，滿足蝕刻帶材生產需求的蝕刻帶材退火爐退火張力控制裝置。

2、要解決以上所述的技術問題，本實用新型采取的技術方案為：

3、本實用新型為一種蝕刻帶材退火爐退火張力控制裝置，退火爐包括蝕刻帶材入口段和蝕刻帶材出口段，退火爐內部靠近蝕刻帶材入口段設置爐前s輥組，爐前s輥組設置在蝕刻帶材入口段和跳動輥之間，退火爐內部靠近蝕刻帶材出口段設置爐后s輥組。

4、所述的爐前s輥組包括多個爐前輥，多個爐前輥安裝在爐前安裝架上，爐后s輥組包括多個爐后輥，多個爐后輥安裝在爐后安裝架上。

5、所述的爐前s輥組的多個爐前輥中包括一個驅動爐前輥和多個從動爐前輥，爐后s輥組的多個爐后輥中包括一個驅動爐后輥和多個從動爐后輥。

6、所述的退火爐內還設置加熱區和冷卻區。加熱區靠近跳動輥一側設置隔離板，加熱區靠近冷卻區一側設置隔離板，冷卻區靠近爐后s輥組一側設置隔離板。

7、所述的加熱區位于跳動輥后方位置，冷卻區位于加熱區后方位置。

8、所述的跳動輥連接調節氣缸，調節氣缸固定設置在退火爐內部的底部基座上。

9、蝕刻帶材設置為能夠依次繞過爐前s輥組的多個爐前輥的結構，繞過爐前s輥組的多個爐前輥的蝕刻帶材設置為能夠繞過跳動輥5的結構。

10、繞過跳動輥的蝕刻帶材設置為能夠依次通過加熱區和冷卻區的結構，經過冷卻區的蝕刻帶材設置為能夠繞過爐后s輥組的多個爐后輥的結構。

11、所述的加熱區內設置加熱器，冷卻區內設置冷卻器。

12、采用本實用新型的技術方案，工作原理及有益效果如下所述：

13、本實用新型所述的蝕刻帶材退火爐退火張力控制裝置，選定退火爐，退火爐包括蝕刻帶材入口段和蝕刻帶材出口段，蝕刻帶材入口段用于蝕刻帶材退火進入，蝕刻帶材出口段用于蝕刻帶材退火離開。退火爐內部靠近蝕刻帶材入口段設置爐前s輥組，這樣，蝕刻帶材經過爐前s輥組時，依次繞過爐前s輥組的各個爐前輥，爐前s輥組設置在蝕刻帶材入口段2和跳動輥之間，則繞過各個爐前輥的蝕刻帶材還要繞過跳動輥，實現張緊控制，避免蝕刻帶材松弛。退火爐內部靠近蝕刻帶材出口段3設置爐后s輥組，則蝕刻帶材還要依次繞過爐后s輥組的多個爐后輥。通過爐前s輥組控制蝕刻帶材進入退火爐后的速度及驅動力，通過爐后s輥組控制蝕刻帶材離開退火爐時的速度及驅動力，在爐前s輥組和爐后s輥組之間對蝕刻帶材形成可靠張力，實現大張力控制，并且根據蝕刻帶材的型號和尺寸的不同，可以調節張力大小，滿足蝕刻帶材生產時的張力控制，提高蝕刻帶材退火質量。

技術特征：

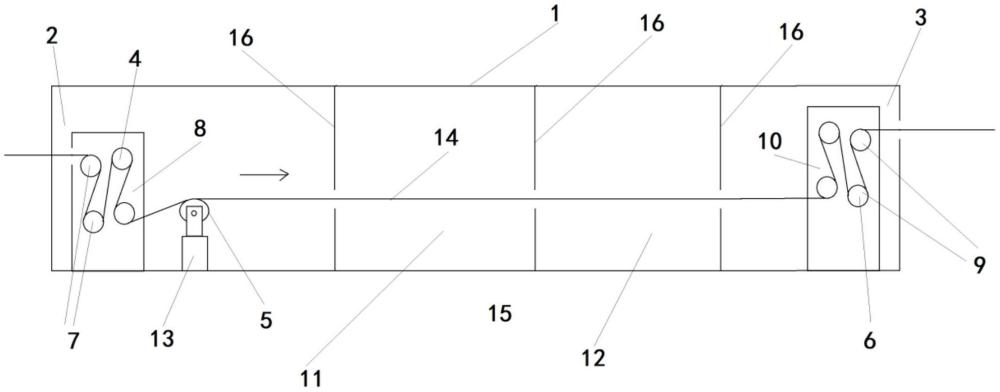

1.一種蝕刻帶材退火爐退火張力控制裝置，其特征在于：退火爐（1）包括蝕刻帶材入口段（2）和蝕刻帶材出口段（3），退火爐（1）內部靠近蝕刻帶材入口段（2）設置爐前s輥組（4），爐前s輥組（4）設置在蝕刻帶材入口段（2）和跳動輥（5）之間，退火爐（1）內部靠近蝕刻帶材出口段（3）設置爐后s輥組（6）。

2.根據權利要求1所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的爐前s輥組（4）包括多個爐前輥（7），多個爐前輥（7）安裝在爐前安裝架（8）上，爐后s輥組（6）包括多個爐后輥（9），多個爐后輥（9）安裝在爐后安裝架（10）上。

3.根據權利要求1所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的爐前s輥組（4）的多個爐前輥（7）中包括一個驅動爐前輥和多個從動爐前輥，爐后s輥組（6）的多個爐后輥（9）中包括一個驅動爐后輥和多個從動爐后輥。

4.根據權利要求2或3所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的退火爐（1）內還設置加熱區（11）和冷卻區（12），加熱區（11）靠近跳動輥（5）一側設置隔離板（16），加熱區（11）靠近冷卻區（12）一側設置隔離板（16），冷卻區（12）靠近爐后s輥組（6）一側設置隔離板（16）。

5.根據權利要求4所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的加熱區（11）位于跳動輥（5）后方位置，冷卻區（12）位于加熱區（11）后方位置。

6.根據權利要求1或2所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的跳動輥（5）連接調節氣缸（13），調節氣缸（13）固定設置在退火爐（1）內部的底部基座（15）上。

7.根據權利要求3所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：蝕刻帶材（14）設置為能夠依次繞過爐前s輥組（4）的多個爐前輥（7）的結構，繞過爐前s輥組（4）的多個爐前輥（7）的蝕刻帶材（14）設置為能夠繞過跳動輥（5）的結構。

8.根據權利要求7所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：繞過跳動輥（5）的蝕刻帶材（14）設置為能夠依次通過加熱區（11）和冷卻區（12）的結構，經過冷卻區（12）的蝕刻帶材（14）設置為能夠繞過爐后s輥組（6）的多個爐后輥（9）的結構。

9.根據權利要求4所述的蝕刻帶材退火爐退火張力控制裝置，其特征在于：所述的加熱區（11）內設置加熱器，冷卻區（12）內設置冷卻器。

技術總結
本技術屬于蝕刻帶材生產技術領域的蝕刻帶材退火爐退火張力控制裝置。退火爐(1)包括蝕刻帶材入口段(2)和蝕刻帶材出口段(3)，退火爐(1)內部靠近蝕刻帶材入口段(2)設置爐前S輥組(4)，爐前S輥組(4)設置在蝕刻帶材入口段(2)和跳動輥(5)之間，退火爐(1)內部靠近蝕刻帶材出口段(3)設置爐后S輥組(6)。本技術所述的蝕刻帶材退火爐退火張力控制裝置，蝕刻帶材退火處理時提高帶材張力，實現低溫大張力退火，滿足蝕刻帶材生產需求。
