本技術涉及高爐泥炮打泥量控制技術，具體涉及一種高爐泥炮打泥測量裝置。

背景技術：

1、高爐泥炮是爐前崗位的重要設備，其主要工作內容是將炮泥打進鐵口封堵鐵口。打泥量的多少將直接決定下一爐鐵口深度，影響鐵口合格率，從而影響出鐵狀況。若打泥量少，鐵口淺，開口難度大，時間長，影響爐況順行；若打泥量多，鐵口深且潮，易放“火箭炮”，發生煙塵外排，造成環保事故。目前現場操作，只能夠憑經驗估算打泥量，上下爐泥量偏差較大，無法精準控制，嚴重影響高爐正產生產。

技術實現思路

1、本實用新型針對現有技術中存在的問題，提出一種高爐泥炮打泥測量裝置，通過在炮身上開設有觀察孔以及活塞桿是設置用于表達活塞伸出量的標記，在日常操作中，便于觀察打泥量的多少，相對于經驗評估，能夠相對精準控制泥量和鐵口深度，并且可優化鐵口管理和改進操作，降低噸鐵消耗，節約成本。

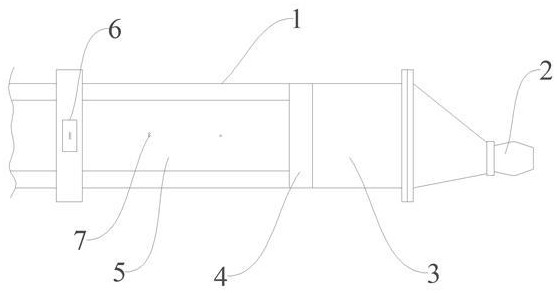

2、本實用新型所采用的技術方案是：一種高爐泥炮打泥測量裝置，包括炮身，炮身前端設有泥炮嘴，炮身具有空腔，液壓油缸的活塞軸向滑動的安裝在空腔內，活塞固定在活塞桿的頭部，與活塞桿運動路徑對應的炮身上開設有觀察孔，活塞桿上設有若干個表達活塞桿伸出量的標記。

3、在上述方案的基礎上，作為優選，觀察孔為長方形孔。

4、在上述方案的基礎上，作為優選，長方形孔為長24cm*寬15cm。

5、在上述方案的基礎上，作為優選，標記為利用鉆頭在活塞桿上鉆出的孔，標記共12個，每個標記處孔的數量不同，相鄰兩個標記之間相隔5cm。

6、在上述方案的基礎上，作為優選，孔內灌注有紅色、黃色或白色凝膠。

7、在上述方案的基礎上，作為優選，標記為粘貼在活塞桿上的標簽。

8、在上述方案的基礎上，作為優選，標記為刻印在活塞桿表面的刻度，刻度上涂覆黃色圖層。

9、與現有技術相比，本實用新型具有以下有益效果：

10、通過在炮身上開設有觀察孔以及活塞桿是設置用于表達活塞伸出量的標記，在日常操作中，便于觀察打泥量的多少，相對于經驗評估，能夠相對精準控制泥量和鐵口深度，并且可優化鐵口管理和改進操作，降低噸鐵消耗，節約成本。

技術特征：

1.一種高爐泥炮打泥測量裝置，包括炮身，炮身前端設有泥炮嘴，炮身具有空腔，液壓油缸的活塞軸向滑動的安裝在空腔內，活塞固定在活塞桿的頭部，其特征在于，與活塞桿運動路徑對應的炮身上開設有觀察孔，活塞桿上設有若干個表達活塞桿伸出量的標記。

2.如權利要求1所述的高爐泥炮打泥測量裝置，其特征在于，觀察孔為長方形孔。

3.如權利要求2所述的高爐泥炮打泥測量裝置，其特征在于，長方形孔為長24cm*寬15cm。

4.如權利要求1所述的高爐泥炮打泥測量裝置，其特征在于，標記為利用鉆頭在活塞桿上鉆出的孔，標記共12個，每個標記處孔的數量不同，相鄰兩個標記之間相隔5cm。

5.如權利要求4所述的高爐泥炮打泥測量裝置，其特征在于，孔內灌注有紅色、黃色或白色凝膠。

6.如權利要求1所述的高爐泥炮打泥測量裝置，其特征在于，標記為粘貼在活塞桿上的標簽。

7.如權利要求1所述的高爐泥炮打泥測量裝置，其特征在于，標記為刻印在活塞桿表面的刻度，刻度上涂覆黃色圖層。

技術總結
本技術公開了一種高爐泥炮打泥測量裝置，包括炮身，炮身前端設有泥炮嘴，炮身具有空腔，液壓油缸的活塞軸向滑動的安裝在空腔內，活塞固定在活塞桿的頭部，與活塞桿運動路徑對應的炮身上開設有觀察孔，活塞桿上設有若干個表達活塞桿伸出量的標記。通過在炮身上開設有觀察孔以及活塞桿是設置用于表達活塞伸出量的標記，在日常操作中，便于觀察打泥量的多少，相對于經驗評估，能夠相對精準控制泥量和鐵口深度，并且可優化鐵口管理和改進操作，降低噸鐵消耗，節約成本。

技術研發人員：梁茂濤,徐輝,陳永衛,左亞,夏建松,張炳友,朱百川,唐劍峰
受保護的技術使用者：江蘇利淮鋼鐵有限公司
技術研發日：20240711
技術公布日：2025/4/28
