本技術涉及晶圓鍍膜,具體涉及一種鍍al層的晶圓pad層結構。
背景技術:
1、半導體集成電路是將很多元件集成到一個芯片內,以處理和儲存各種功能的電子部件。由于半導體集成電路是通過在晶圓的薄基板上制造多個相同電路而產生的,因此晶圓是半導體的基礎,就像制作披薩時添加配料之前先做面團一樣。半導體集成電路是將許多元件集成到一個芯片中以處理和存儲各種功能的電子組件。
2、晶圓是指將硅、砷化鎵等生成的單晶柱切成薄片的圓盤。大部分晶圓都是由沙子中提取的硅制成的。目前晶圓鍍膜的m2(pad)層材料性能不穩定,成本價格太高。在實際應用的過程中發現成膜結束后al材料的本身應力、粗糙度,反射值等重要性能指標都會發生不可控的變化形態。不同形態下的al層對封裝的質量影響都是不同的。
技術實現思路
1、為了克服現有技術中存在的不足,本實用新型提供一種鍍al層的晶圓pad層結構。

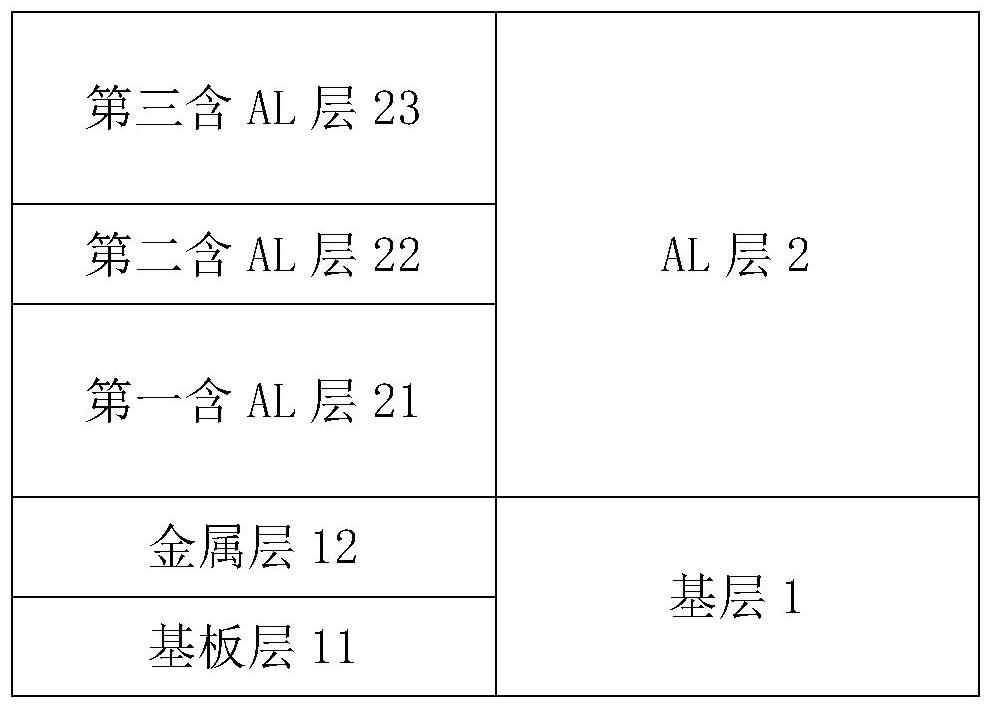

2、為實現上述目的,本實用新型提供一種鍍al層的晶圓pad層結構,其包括pad層和al層,所述pad層包括基板層和金屬層,所述金屬層包括鈦層,所述金屬層表面鍍有al層,所述al層包括第一含al層和第三含al層,所述第一含al層的材料選自鋁和/或銅,所述第一含al層與晶圓pad層材料的基層連接,所述第三含al層的材料選自鋁,所述第一含al層的硬度大于等于100g/cm2,所述第三含al層的硬度小于等于50g/cm2,所述第一含al層、第三含al層的厚度比為1:1。
3、優選的,在所述第一含al層和所述第三含鋁層之間外還設置第二含al層,所述第二含al層的材料選自鋁,所述第二含al層的硬度為60-80g/cm2。
4、優選的,所述第一含al層、第二含al層和含第三al層的厚度比為2:1:2。
5、優選的,al層結構的厚度為1600nm-2800nm。
6、優選的,所述第一含al層的材料選自鋁銅合金、純鋁、純銅的一種或幾種。
7、本實用新型的有益效果如下:
8、本實用新型al層按照以上的分層鍍膜,后續進行封裝時,植球可以做到?jīng)]有溢鋁,imc的共晶性也不會發生問題,可靠性(脫膜、高溫)這些問題都能得到解決,降低了鍍膜成本,解決了封裝植球倒裝后面的imc不良的問題,將成膜后al層關鍵性能提升。
1.一種鍍al層的晶圓pad層結構,其特征在于:包括pad層和al層,所述pad層包括基板層和金屬層,所述金屬層包括鈦層,所述金屬層表面鍍有al層,所述al層包括第一含al層和第三含al層,所述第一含al層的材料選自鋁和/或銅,所述第一含al層與晶圓pad層材料的基層連接,所述第三含al層的材料選自鋁,所述第一含al層的硬度大于等于100g/cm2,所述第三含al層的硬度小于等于50g/cm2,所述第一含al層、第三含al層的厚度比為1:1。
2.根據權利要求1所述的鍍al層的晶圓pad層結構,其特征在于:在所述第一含al層和所述第三含al層之間外還設置第二含al層,所述第二含al層的材料選自鋁,所述第二含al層的硬度為60-80g/cm2。
3.根據權利要求2所述的鍍al層的晶圓pad層結構,其特征在于:所述第一含al層、第二含al層和含第三al含層的厚度比為2:1:2。
4.根據權利要求1所述的鍍al層的晶圓pad層結構,其特征在于:al層結構的厚度為1600nm-2800nm。
5.根據權利要求1所述的鍍al層的晶圓pad層結構,其特征在于:所述第一含al層的材料選自鋁銅合金、純鋁、純銅的一種或幾種。
