本發明涉及石膏板生產，具體涉及一種倒角皮帶穩定裝置及清洗系統。

背景技術：

1、石膏板生產時，在每次開機生產的過程中，最開始生產的板材邊部存在料漿，這部分料漿會粘在倒角皮帶上。當?shù)菇瞧нM(jìn)行倒角工作時，石膏板的邊部會因此存在料漿和倒邊，產生不合格品，增加了生產成本。

2、目前普遍采用的方法是在在開機生產階段對倒角皮帶進行清洗，以去除倒角皮帶上的料漿。但是由于清洗工作是在生產時同步進行的，清洗動作會使得倒角皮帶產生晃動，影響石膏板的倒角質量并且會導致倒角皮帶偏移。

技術實現思路

1、本發明的目的在于提供一種倒角皮帶穩定裝置及清洗系統，以解決現有技術中由于清洗工作是在生產時同步進行的，清洗動作會使得倒角皮帶產生晃動，影響石膏板的倒角質量并且會導致倒角皮帶偏移的技術問題。

2、為解決上述技術問題，本發明具體提供一種倒角皮帶穩定裝置，所述倒角皮帶穩定裝置包括于倒角皮帶清洗機構上下游設置的多個穩定組件，所述穩定組件能夠?qū)φ駝?dòng)或晃動的倒角皮帶產生彈性阻力，以減小所述倒角皮帶的振動幅度；

3、多個穩定組件與所述倒角皮帶的距離相等，并且多個穩定組件的彈性系數沿遠離清洗機構的方向逐漸減小，以使所述倒角皮帶的振動幅度逐漸減小。

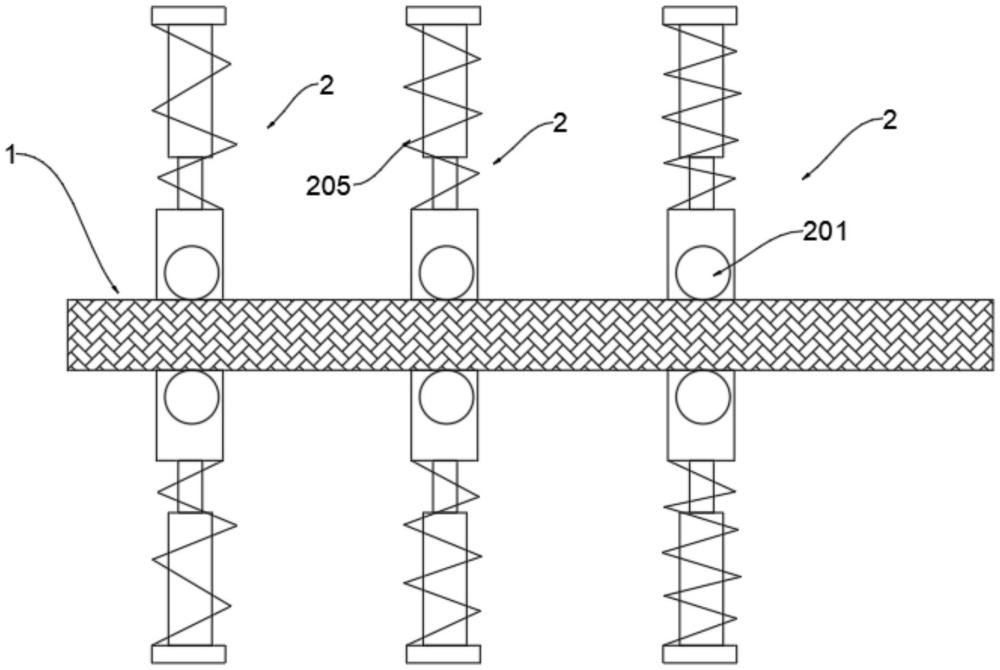

4、作為本發明的一種優選方案，所述穩定組件包括設置為所述倒角皮帶的倒角面一側及倒角面對側的轉輥，所述轉輥與所述倒角皮帶抵觸，所述轉輥安裝于輥架上，所述輥架通過彈性伸縮件安裝于立架上；

5、并且多個穩定組件中彈性伸縮件的彈性系數沿遠離清洗機構的方向逐漸減小。

6、作為本發明的一種優選方案，所述彈性伸縮件包括兩端分別與所述輥架及所述立架固定連接的伸縮桿，所述伸縮桿外套設有彈簧。

7、作為本發明的一種優選方案，所述穩定組件包括外圓環和內圓環，所述外圓環和所述內圓環之間通過彈性件連接，所述外圓環固定安裝于立架上，所述外圓環包圍在所述倒角皮帶外；

8、多個所述穩定組件中的所述內圓環與所述倒角皮帶的距離相等且存在間隙；

9、多個穩定組件中的彈性件的彈性系數沿遠離清洗機構的方向逐漸減小。

10、作為本發明的一種優選方案，所述彈性件設置為彈簧，所述彈簧沿所述內圓環周向上設置有多個，每個所述彈簧的兩端分別與所述內圓環和所述外圓環固定連接。

11、作為本發明的一種優選方案，所述彈性件設置為氣囊，所述內圓環和所述外圓環上均設置有凹槽，所述氣囊的外側和內側分別嵌入所述凹槽內。

12、作為本發明的一種優選方案，所述內圓環與所述外圓環均由是由兩個半圓環固定連接而成，半圓環的端部側面固定設置有螺栓連接孔。

13、為解決上述技術問題，本發明還進一步提供一種倒角皮帶清洗系統，包括水洗系統和風干系統，所述水洗系統和所述風干系統均設置于倒角皮帶遠離石膏板的一側；

14、所述水洗系統用于高壓吹洗所述倒角皮帶，所述風干系統用于將倒角皮帶表面的水漬與料漿吹凈；

15、所述水洗系統的上游和所述風干系統的下游分別設置有多個上述的穩定組件。

16、作為本發明的一種優選方案，所述倒角皮帶清洗系統還包括安裝于石膏板運行路徑一側的機架上的激光對射感應光電，所述激光對射感應光電與所述水洗系統和所述風干系統通信連接，以在感應到石膏板時，啟動所述水洗系統和所述風干系統。

17、作為本發明的一種優選方案，所述水洗系統包括順次連接的高壓水泵、水管和噴頭，所述噴頭以正對所述倒角皮帶的角度安裝于支架上；

18、所述風干系統包括順次連接的氣管、氣管接頭和風刀，所述氣管分別通過電磁閥和手動進氣閥與氣源連接。

19、本發明與現有技術相比較具有如下有益效果：

20、通過倒角皮帶清洗機構上下游設置的多個穩定組件，所述穩定組件能夠?qū)φ駝?dòng)或晃動的倒角皮帶產生彈性阻力，并且多個穩定組件與所述倒角皮帶的距離相等，并且多個穩定組件的彈性系數沿遠離清洗機構的方向逐漸減小，以使所述倒角皮帶的振動幅度逐漸減小，以避免影響石膏板的倒角質量并避免倒角皮帶偏移。

技術特征：

1.一種倒角皮帶穩定裝置，其特征在于，

2.根據權利要求1所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

3.根據權利要求2所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

4.根據權利要求1所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

5.根據權利要求4所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

6.根據權利要求4所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

7.根據權利要求4所述的一種倒角皮帶穩定裝置及清洗系統，其特征在于，

8.一種倒角皮帶清洗系統，其特征在于，

9.根據權利要求8所述的一種倒角皮帶清洗系統，其特征在于，

10.根據權利要求9所述的一種倒角皮帶清洗系統，其特征在于，

技術總結
本發明公開了石膏板生產技術領域的一種倒角皮帶穩定裝置及清洗系統，所述倒角皮帶穩定裝置包括于倒角皮帶清洗機構上下游設置的多個穩定組件，所述穩定組件能夠?qū)φ駝?dòng)或晃動的倒角皮帶產生彈性阻力，以減小所述倒角皮帶的振動幅度；多個穩定組件與所述倒角皮帶的距離相等，并且多個穩定組件的彈性系數沿遠離清洗機構的方向逐漸減小，以使所述倒角皮帶的振動幅度逐漸減小。

技術研發人員：劉保平,趙文科,孟浩
受保護的技術使用者：北新集團建材股份有限公司
技術研發日：
技術公布日：2025/4/24
