本發明涉及管道打磨，具體是一種適用于不同管徑的內壁打磨機工具。

背景技術：

1、隨著技術的發展和工藝要求的提高，石油，化工，食品，以及電纜埋地等領域，對于鋼管內壁的光滑程度要求越來越高。鋼管組件到場之后可能因為現場切割下料原因，安裝原因（焊接等），在施工過程中鋼管內壁出現毛刺及焊渣，需要及時清理。以電纜埋地為例，如果不及時清理焊渣，在電纜穿管的過程中可能造成電纜表皮劃傷，導致電纜報廢。現有打磨方式分為兩種1:人工打磨，2：機器打磨。其中人工打磨方法對于操作空間要求很高，有局限性并且成本較高；現有機器打磨對于管徑要求較高，管徑和機器型號往往一一對應，在現場鋼管內徑規格較大的情況下，所需機器數量大導致造價較高。

技術實現思路

1、本發明旨在解決上述問題，從而提供一種可以降低施工造價的適用于不同管徑的內壁打磨機工具。

2、本發明解決所述問題，采用的技術方案是：

3、一種適用于不同管徑的內壁打磨機工具，包括殼體，殼體外側沿長度方向間隔設置有至少兩個滑動支撐組，每個滑動支撐組沿殼體外周環向設置，殼體內設置有驅動電機，驅動電機的輸出端貫穿殼體一側向外延伸且可拆卸連接有打磨段，殼體的另一側設置有牽引繩。

4、采用上述技術方案的本發明，與現有技術相比，其突出的特點是：

5、滑動支撐組將打磨機支撐在管體的中心位置并可沿著管體內壁移動，打磨段的轉速通過驅動電機控制，打磨機在管道內的移動速度可以人為調控，通過計算拉動牽引繩的長度，可以精確定位打磨機在鋼管的位置，通過這種定位方式可以在鋼管焊接口增加停留時間來增加打磨質量，保證管道內的平整程度,減少因管道原因的事故發生率。

6、作為優選，本發明更進一步的技術方案是：

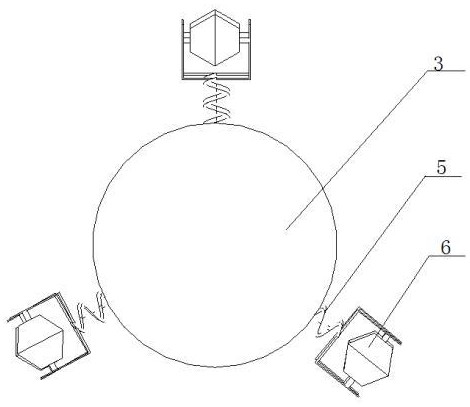

7、進一步地，每個滑動支撐組包括沿環向間隔設置在殼體外周的伸縮彈簧，伸縮彈簧遠離殼體的端部設置有滑輪座，滑輪座連接有與管體內壁滑動連接的滑輪。

8、進一步地，打磨段包括柱狀的砂輪磨頭，砂輪磨頭的一側設置有連接桿并與驅動電機的輸出端相連。

9、進一步地，砂輪磨頭的軸線與管體的軸線相重合。

10、進一步地，牽引繩一端連接有鉤狀的連接件，殼體遠離打磨段的一側開設有螺紋盲孔，連接件的一端設置有螺紋結構并與螺紋盲孔連接。

技術特征：

1.一種適用于不同管徑的內壁打磨機工具，其特征在于：包括殼體，殼體外側沿長度方向間隔設置有至少兩個滑動支撐組，每個滑動支撐組沿殼體外周環向設置，殼體內設置有驅動電機，驅動電機的輸出端貫穿殼體一側向外延伸且可拆卸連接有打磨段，殼體的另一側設置有牽引繩。

2.根據權利要求1所述的適用于不同管徑的內壁打磨機工具，其特征在于：每個滑動支撐組包括沿環向間隔設置在殼體外周的伸縮彈簧，伸縮彈簧遠離殼體的端部設置有滑輪座，滑輪座連接有與管體內壁滑動連接的滑輪。

3.根據權利要求1所述的適用于不同管徑的內壁打磨機工具，其特征在于：打磨段包括柱狀的砂輪磨頭，砂輪磨頭的一側設置有連接桿并與驅動電機的輸出端相連。

4.根據權利要求3所述的適用于不同管徑的內壁打磨機工具，其特征在于：砂輪磨頭的軸線與管體的軸線相重合。

5.根據權利要求1所述的適用于不同管徑的內壁打磨機工具，其特征在于：牽引繩一端連接有鉤狀的連接件，殼體遠離打磨段的一側開設有螺紋盲孔，連接件的一端設置有螺紋結構并與螺紋盲孔連接。

技術總結
本發明涉及管道打磨技術領域，具體是一種適用于不同管徑的內壁打磨機工具。包括殼體，殼體外側沿長度方向間隔設置有至少兩個滑動支撐組，每個滑動支撐組沿殼體外周環向設置，殼體內設置有驅動電機，驅動電機的輸出端貫穿殼體一側向外延伸且可拆卸連接有打磨段，殼體的另一側設置有牽引繩。滑動支撐組將打磨機支撐在管體的中心位置并可沿著管體內壁移動，打磨段的轉速通過驅動電機控制，打磨機在管道內的移動速度可以人為調控，通過計算拉動牽引繩的長度，可以精確定位打磨機在鋼管的位置，通過這種定位方式可以在鋼管焊接口增加停留時間來增加打磨質量，保證管道內的平整程度,減少因管道原因的事故發生率。

技術研發人員：宋毅,夏麗,許園
受保護的技術使用者：中國二十二冶集團有限公司
技術研發日：
技術公布日：2025/3/10
