本發明涉及拋光裝置，更具體地說，涉及一種能增強義齒生物相容性的拋光機。

背景技術：

1、義齒在生產完畢后需要進行拋光打磨，對義齒的一種精細化處理。主要是把義齒表面不平整的地方磨平，讓義齒的形態更加自然，經過打磨后的義齒進行佩戴后，可以有效減少牙齒之間的磨損，增加義齒的使用壽命，提高佩戴的舒適。

2、由于單個義齒是對患者牙齒鑄模脫模制備而成，其整體尺寸較小，且由于義齒材料整體較軟，在義齒打磨過程中，需要控制好施加在牙釉質表面的壓力，以避免對其造成損傷。根據相關研究，使用微打磨技術時，建議施加在牙釉質表面的壓力為100g。實驗表明，當施加100g力時，牙釉質的表面損耗相對較小，而隨著壓力增加到200g或300g，牙釉質的損耗會顯著增加。因此，在義齒打磨過程中，應盡量控制在較小的壓力范圍內，避免對牙釉質造成不必要的損傷，因此現在通常對義齒打磨時為了避免機械打磨的力度不易控制，且牙冠部位通常為凹凸不平的表面，人工打磨都需要較為仔細，人工進行打磨時，需要根據打磨狀況對義齒表面噴灑打磨液體，且人工打磨粉塵不易控制，容易損害操作人員的身體健康。

技術實現思路

1、本發明的目的在于提供一種能增強義齒生物相容性的拋光機，以解決上述背景技術中提出的問題。

2、一種能增強義齒生物相容性的拋光機，包括裝置底座，所述裝置底座的上側中部固定安裝有清理外殼體，所述清理外殼體的前側中部開設有排風槽，所述裝置底座的上端位于清理外殼體的前側固定安裝有拋光底座，所述拋光底座的上側轉動設置有旋轉臺體，所述旋轉臺體的上端固定安裝有密封罩，所述密封罩的后側開設有排風口；

3、所述旋轉臺體的上端前側等距固定安裝有若干個電動推桿，所述電動推桿的上側固定安裝有伸縮安裝管，所述伸縮安裝管的后側滑動安裝有電動拋光機，所述伸縮安裝管的中部固定安裝有第二氣壓囊，所述旋轉臺體位于電動推桿的后側固定安裝有恒壓安裝座，所述旋轉臺體的內腔中部固定安裝有連接環，所述拋光底座的內腔上側固定安裝有支撐平臺，所述支撐平臺的上側固定安裝有固定臺體，所述支撐平臺的上端后側固定安裝有驅動電機，所述驅動電機的上側輸出端固定安裝有驅動齒輪，所述拋光底座上側內腔固定安裝有環形齒輪，所述固定臺體和第一氣體增壓泵之間固定安裝有第一氣體增壓泵，所述固定臺體的上側中部固定安裝有拋光臺；

4、所述拋光臺前側中部固定安裝有固定座，所述固定座中部滑動設置伸縮頭，所述伸縮頭的中部固定安裝有增壓腔，所述增壓腔的側邊固定安裝有固定氣囊，所述拋光臺的中部設置有第一氣壓囊，所述固定臺體的內側設置有壓力通道，所述固定臺體的側邊固定安裝有密封環，所述旋轉臺體的內腔中部固定安裝有與密封環對應的連接環，所述壓力通道的一端與第一氣壓囊固定連接，所述壓力通道的另一端與密封環固定連接；

5、所述拋光臺的前側位于伸縮頭的下方固定安裝有第二氣體增壓泵，所述固定臺體的上端位于第二氣體增壓泵的前側固定安裝有清理頭，所述固定臺體的上端位于第二氣體增壓泵的前側固定安裝有儲液箱，所述第一氣壓囊的前側下端固定安裝有泄壓管，所述泄壓管的下端穿過固定臺體與清理頭固定連接，所述泄壓管的中部設置有泄壓閥。

6、進一步地，所述旋轉臺體的下側周邊固定安裝有若干個阻尼輪，所述拋光底座的上側周邊開設有與阻尼輪對應的圓形滑槽。

7、通過采用上述技術方案，阻尼輪可以保證旋轉臺體轉動過程的穩定。

8、進一步地，所述裝置底座的前側中部固定安裝有檢修門體，所述清理外殼體的后側轉動設置有回收門體。

9、通過采用上述技術方案，通過檢修門體可以對裝置的內部進行檢修，通過回收門體可以取出除塵箱對內部進行清理。

10、進一步地，所述固定座的中部開設有方形空腔，所述伸縮頭的一端插入固定座的中部。

11、通過采用上述技術方案，伸縮頭可以在固定座的內部前后伸縮移動，所述電動拋光機可以在清理外殼體的內部前后伸縮移動。

12、進一步地，所述清理頭的上端固定安裝有隔離板，所述清理頭的中部開設有積液腔，所述清理頭的內腔底部固定安裝有單向閥，所述儲液箱的輸出端與回收槽固定連接。

13、通過采用上述技術方案，支撐平臺可以把液體注滿積液腔內部，當多余的氣體從單向閥位置排出后，清理液體會通過清理頭向上噴出。

14、進一步地，所述拋光底座的前側中部固定安裝有主控臺，所述主控臺的上端固定安裝有主控件。

15、通過采用上述技術方案，通過主控件可以無接觸控制內部的裝置，從而可以有效對安裝人員進行保護。

16、進一步地，所述連接環的側邊開設有與密封環對應的環形槽。

17、通過采用上述技術方案，當固定臺體轉動時，連接環和密封環相互嵌入匹配，當壓力通道和恒壓安裝座對齊時，內部空氣連通，從而可以使恒壓安裝座和壓力通道內部氣壓穩定。

18、進一步地，所述清理外殼體的內腔前側固定安裝有第一抽風泵，所述第一抽風泵的上端固定安裝有回收槽，所述第一抽風泵的后端固定安裝有除塵箱。

19、通過采用上述技術方案，當電動拋光機對義齒進行打磨加工時，排風口與排風槽對齊，第一抽風泵可以從回收槽位置把密封罩內部的空氣吸入除塵箱內部，從而可以對的打磨粉末進行回收處理。

20、相比于現有技術，本發明的優點在于：

21、1、本發明中，通過設置有伸縮頭的結構，當電動拋光機對義齒進行打磨時，壓力通道和恒壓安裝座可以對第一氣壓囊和第二氣壓囊注入空氣，使其內部氣壓增加，最終使固定氣囊和電動拋光機之間的壓力保持穩定，從而使義齒在打磨時，電動拋光機的打磨壓力始終保持在安全范圍內，增加打磨精度，增加義齒相容性。

22、2、本發明中，通過設置有清理頭的結構，儲液箱會把液體泵入積液腔內部，當固定在固定氣囊上側的義齒與電動拋光機接觸，壓力改變時，多余的壓力會持續從單向閥上側噴出，從而把液體加壓從義齒與電動拋光機的連接位置噴出，從而有效減少修復液體的損耗。

23、3、本發明中，通過設置有密封罩的結構，可以在打磨時對工作區域進行隔離密封，有效減少粉塵污染。

技術特征：

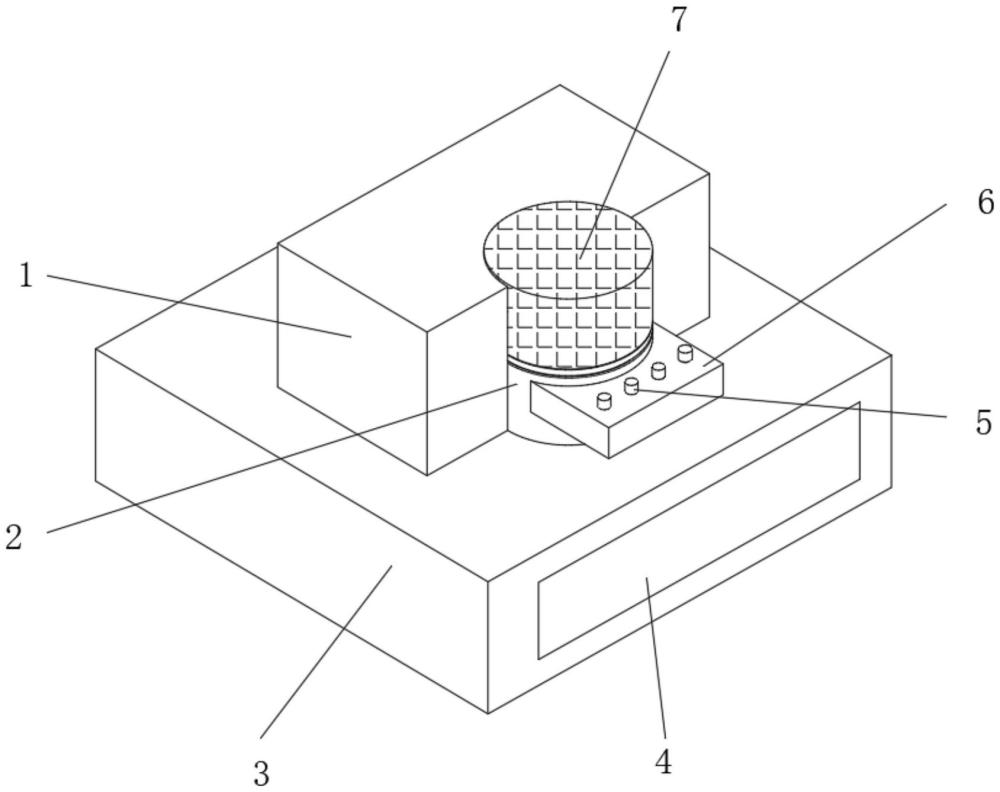

1.一種能增強義齒生物相容性的拋光機，包括裝置底座(3)，其特征在于：所述裝置底座(3)的上側中部固定安裝有清理外殼體(1)，所述清理外殼體(1)的前側中部開設有排風槽(10)，所述裝置底座(3)的上端位于清理外殼體(1)的前側固定安裝有拋光底座(2)，所述拋光底座(2)的上側轉動設置有旋轉臺體(8)，所述旋轉臺體(8)的上端固定安裝有密封罩(7)，所述密封罩(7)的后側開設有排風口(21)；

2.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述旋轉臺體(8)的下側周邊固定安裝有若干個阻尼輪(41)，所述拋光底座(2)的上側周邊開設有與阻尼輪(41)對應的圓形滑槽。

3.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述裝置底座(3)的前側中部固定安裝有檢修門體(4)，所述清理外殼體(1)的后側轉動設置有回收門體(22)。

4.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述固定座(15)的中部開設有方形空腔，所述伸縮頭(16)的一端插入固定座(15)的中部。

5.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述清理頭(13)的上端固定安裝有隔離板(14)，所述清理頭(13)的中部開設有積液腔(35)，所述清理頭(13)的內腔底部固定安裝有單向閥(37)，所述儲液箱(38)的輸出端與回收槽(25)固定連接。

6.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述拋光底座(2)的前側中部固定安裝有主控臺(6)，所述主控臺(6)的上端固定安裝有主控件(5)。

7.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述連接環(40)的側邊開設有與密封環(39)對應的環形槽。

8.根據權利要求1所述的一種能增強義齒生物相容性的拋光機，其特征在于：所述清理外殼體(1)的內腔前側固定安裝有第一抽風泵(24)，所述第一抽風泵(24)的上端固定安裝有回收槽(25)，所述第一抽風泵(24)的后端固定安裝有除塵箱(23)。

技術總結
本發明公開了一種能增強義齒生物相容性的拋光機，屬于拋光裝置技術領域，其一種能增強義齒生物相容性的拋光機，包括裝置底座，所述裝置底座的上側中部固定安裝有清理外殼體，所述清理外殼體的前側中部開設有排風槽，通過設置有伸縮頭的結構，使固定氣囊和電動拋光機之間的壓力保持穩定，從而使義齒在打磨時，電動拋光機的打磨壓力始終保持在安全范圍內，增加打磨精度，同時避免多余磨損，通過設置有清理頭的結構，儲液箱會把液體泵入積液腔內部，多余壓力會把液體加壓從義齒與電動拋光機的連接位置噴出，從而有效減少修復液體的損耗，通過設置有密封罩的結構，可以在打磨時對工作區域進行隔離密封，有效減少粉塵污染。

技術研發人員：郭海山,秦旭,宋韜輝
受保護的技術使用者：山東美鳴醫療器械有限公司
技術研發日：
技術公布日：2025/4/24
