本發明涉及輪轂鑄造設備，具體是涉及一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置。

背景技術：

1、低壓鑄造作為一種先進的鑄造工藝，其原理是在密封的坩堝內通入干燥的壓縮空氣或惰性氣體。在這些氣體產生的壓力作用下，金屬液沿著升液管自下而上，平穩地通過澆口充滿鑄型型腔，隨后在持續的壓力環境中凝固，從而獲得鑄件。低壓鑄造汽車輪轂?zāi)＞哒腔谶@一原理設計制造的，它為汽車輪轂的成型提供了特定的型腔，引導金屬液按照預先設計的形狀和尺寸流動，最終形成符合要求的汽車輪轂。

2、在汽車輪轂的生產過程中，對輪轂?zāi)＞邍娡棵撃┦且坏狸P(guān)鍵工序。脫模劑能夠有效防止壓鑄后輪轂毛坯與模具粘連，這對于保證輪轂的生產質量至關重要。然而，在傳統的生產作業中，通常采用人工手工作業的方式進行脫模劑噴涂。這種方式存在諸多弊端：一方面，人工操作難以確保模具上的脫模劑均勻覆蓋，影響脫模劑充分發揮作用，進而可能導致輪轂脫模不暢，降低產品質量；另一方面，噴涂過程中脫模劑容易飛濺，對工作人員的身體健康造成潛在威脅。此外，傳統的模具噴涂作業并未對脫模劑進行回收利用，不僅造成了脫模劑的大量浪費，還增加了生產成本，不符合綠色生產和資源節約的理念。

3、綜上所述，設計一種能夠?qū)崿F(xiàn)均勻噴涂、保障工作人員安全，同時具備脫模劑回收利用功能的新型輪轂?zāi)＞邍娡吭O(shè)備迫在眉睫，這對于提升汽車輪轂的生產質量和效率，降低生產成本，具有重要的現實意義。

技術實現思路

1、基于此，有必要針對現有技術問題，提供一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置。

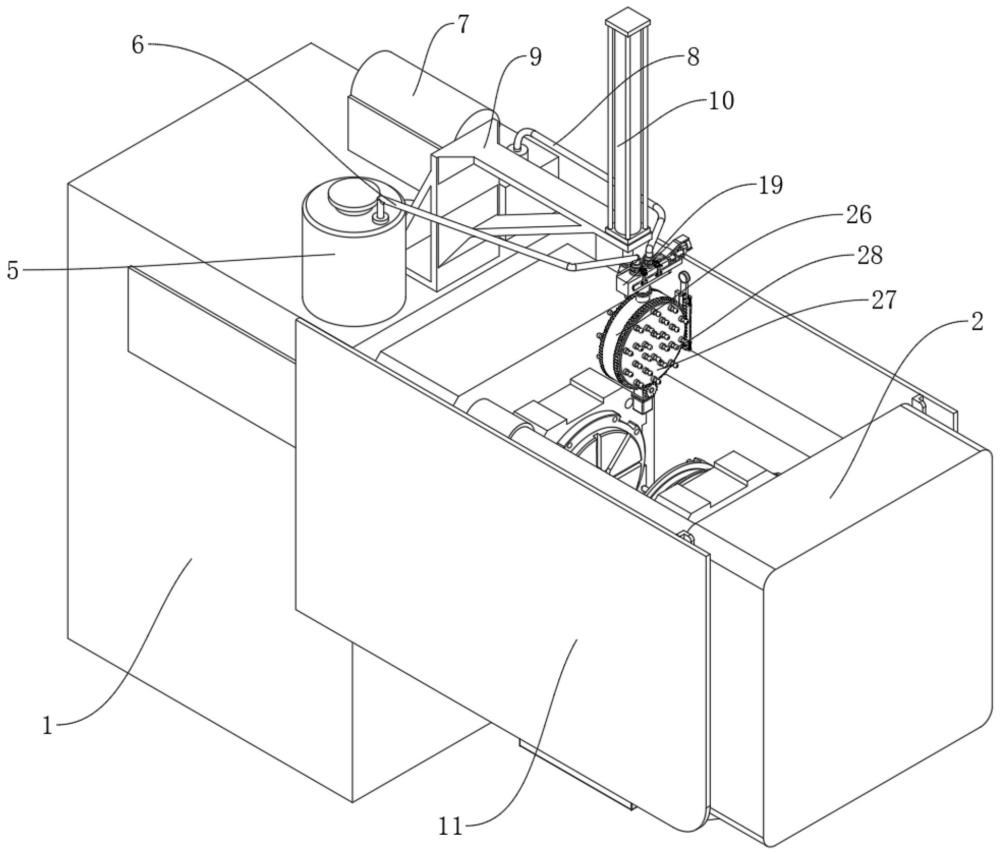

2、為解決現有技術問題，本發明采用的技術方案為：一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，包括機體以及合模機構，合模機構用于實現陽模和陰模的開合動作，還包括儲液箱、泵氣機、支撐架、動力氣缸、擋板、托板和噴涂單元，儲液箱和泵氣機固定設置于機體上，支撐架固定設置于儲液箱和泵氣機之間，動力氣缸固定設置于支撐架上，托板位于合模機構下方且與機體固連，托板的兩側固定設置有兩個擋板，托板上等間隔開設有若干個濾孔，噴涂單元包括轉接方盒、存液箱、轉存圓盒、旋轉盤、噴嘴、切換機構和旋轉機構，存液箱固定設置于托板底部，轉接方盒與動力氣缸輸出軸固連，轉接方盒上依序設置有送液軟管和送氣軟管，送液軟管的與儲液箱相連，送氣軟管與泵氣機相連，轉存圓盒固定設置于轉接方盒下方并與其內部連通，轉存圓盒的兩側均同軸轉動設置有旋轉盤，旋轉盤上呈矩陣設置有若干個噴嘴，切換機構包括設置于轉接方盒內的封堵輸出端，旋轉機構包括旋轉輸出端，封堵輸出端用于切斷送液軟管和送氣軟管與轉存圓盒的連通，旋轉輸出端用于帶動旋轉盤轉動，旋轉盤與封堵輸出端傳動相連。

3、進一步的，旋轉機構還包括齒輪箱、驅動電機、動力齒輪和動力齒圈，齒輪箱固定設置于轉存圓盒下方，驅動電機固定設置在齒輪箱底部，齒輪箱具有兩個輸出軸，動力齒輪有兩個，每個齒輪箱的輸出軸上均同軸固定設置有動力齒輪，動力齒圈有兩個，每個旋轉盤上均同軸固定設置有動力齒圈，動力齒輪與動力齒圈一一對應且相互嚙合。

4、進一步的，動力齒圈即為旋轉機構的旋轉輸出端。

5、進一步的，切換機構還包括進液轉接管、進氣轉接管、封堵桿、觸動桿和限位套，轉接方盒內開設有一活動孔，封堵桿彈性滑動設置于活動孔內，封堵桿的兩端成型有堵頭，堵頭的直徑與活動孔直徑相同，封堵桿的直徑小于堵頭，堵頭與活動孔內壁動密封，轉接方盒的端部同軸固定設置有限位套，遠離限位套的堵頭與轉接方盒之間設置有彈簧，靠近限位套的堵頭上同軸固定設置有觸動桿，封堵桿通過觸動桿與旋轉盤傳動相連，進液轉接管和進氣轉接管依序設置于轉接方盒上，進液轉接管以及進氣轉接管的直徑相同，送液軟管通過進液轉接管與轉接方盒內部連通，送氣軟管通過進氣轉接管與轉接方盒內部連通，堵頭的寬度大于進液轉接管以及進氣轉接管的直徑。

6、進一步的，封堵桿即為切換機構的封堵輸出端。

7、進一步的，旋轉機構還包括固定設置于轉存圓盒上的連接支板、滑動設置于連接支板上的滑行支板、固定設置于滑行支板上的觸動齒條和觸動板、固定設置于觸動板頂端的抵觸圓塊、彈性設置于觸動齒條兩端的緩沖齒、固定設置于觸動桿遠離封堵桿一端的碰觸斜塊、固定設置于轉接方盒頂部的承托支板和設置于承托支板端部的彈性鎖套，觸動齒條與其中一個動力齒圈嚙合。

8、進一步的，觸動桿上呈對稱狀態開設有兩個限位槽，限位套的內壁上呈對稱狀態成型有兩條限位條，限位條與限位槽一一對應且滑動相連。

9、進一步的，連接支板上開設有一定位槽，滑行支板上成型有一定位凸塊，定位凸塊與定位槽滑動配合。

10、進一步的，噴涂單元還包括第一閥門、第一齒輪、第二閥門、第二齒輪、楔形條、滑移支板、第一齒板和第二齒板，第一閥門設置于進液轉接管上，第二閥門設置于進氣轉接管上，第一齒輪與第一閥門的控制軸同軸固連，第二齒輪與第二閥門的控制軸同軸固連，楔形條固定設置于轉接方盒的一側，滑移支板滑動設置于楔形條上，滑移支板靠近觸動桿的一端與觸動桿固連，第一齒板和第二齒板依序固定設置于滑移支板上，第一齒板用于嚙合第一齒輪，第二齒板用于嚙合第二齒輪。

11、進一步的，噴涂單元還包括開設于托板上的排渣口、設置于排渣口下方并與托板固連的存渣箱、彈性滑動扣設于排渣口上的封堵扣板、固定設置于封堵扣板上的撥動桿、固定設置于合模機構上的推渣刮板和固定設置于推渣刮板上的頂桿。

12、本發明與現有技術相比具有的有益效果是：

13、其一：裝置采用獨特的機械結構，實現了噴氣與噴液的及時、精準切換。旋轉盤的正反旋轉帶動相關部件動作，確保氣體吹凈雜質后，迅速切換為脫模液噴涂，過程流暢，提高了模具處理的效率和質量。

14、其二：設有回收結構，噴涂過程中多余的脫模液經濾孔落入存液箱，可后續再用，這有效減少了脫模液的浪費，降低了成本，體現了節能環保的理念。

15、其三：托板的濾孔能阻擋雜質，合模機構配合推渣刮板和排渣口，實現雜質與脫模液的分離。保證脫模液的純凈，有利于提高脫模效果，同時便于雜質的集中處理。

技術特征：

1.一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，包括機體以及合模機構，合模機構用于實現陽模和陰模的開合動作，其特征在于，還包括儲液箱、泵氣機、支撐架、動力氣缸、擋板、托板和噴涂單元，儲液箱和泵氣機固定設置于機體上，支撐架固定設置于儲液箱和泵氣機之間，動力氣缸固定設置于支撐架上，托板位于合模機構下方且與機體固連，托板的兩側固定設置有兩個擋板，托板上等間隔開設有若干個濾孔，噴涂單元包括轉接方盒、存液箱、轉存圓盒、旋轉盤、噴嘴、切換機構和旋轉機構，存液箱固定設置于托板底部，轉接方盒與動力氣缸輸出軸固連，轉接方盒上依序設置有送液軟管和送氣軟管，送液軟管的與儲液箱相連，送氣軟管與泵氣機相連，轉存圓盒固定設置于轉接方盒下方并與其內部連通，轉存圓盒的兩側均同軸轉動設置有旋轉盤，旋轉盤上呈矩陣設置有若干個噴嘴，切換機構包括設置于轉接方盒內的封堵輸出端，旋轉機構包括旋轉輸出端，封堵輸出端用于切斷送液軟管和送氣軟管與轉存圓盒的連通，旋轉輸出端用于帶動旋轉盤轉動，旋轉盤與封堵輸出端傳動相連。

2.根據權利要求1所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，旋轉機構還包括齒輪箱、驅動電機、動力齒輪和動力齒圈，齒輪箱固定設置于轉存圓盒下方，驅動電機固定設置在齒輪箱底部，齒輪箱具有兩個輸出軸，動力齒輪有兩個，每個齒輪箱的輸出軸上均同軸固定設置有動力齒輪，動力齒圈有兩個，每個旋轉盤上均同軸固定設置有動力齒圈，動力齒輪與動力齒圈一一對應且相互嚙合。

3.根據權利要求2所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，動力齒圈即為旋轉機構的旋轉輸出端。

4.根據權利要求1所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，切換機構還包括進液轉接管、進氣轉接管、封堵桿、觸動桿和限位套，轉接方盒內開設有一活動孔，封堵桿彈性滑動設置于活動孔內，封堵桿的兩端成型有堵頭，堵頭的直徑與活動孔直徑相同，封堵桿的直徑小于堵頭，堵頭與活動孔內壁動密封，轉接方盒的端部同軸固定設置有限位套，遠離限位套的堵頭與轉接方盒之間設置有彈簧，靠近限位套的堵頭上同軸固定設置有觸動桿，封堵桿通過觸動桿與旋轉盤傳動相連，進液轉接管和進氣轉接管依序設置于轉接方盒上，進液轉接管以及進氣轉接管的直徑相同，送液軟管通過進液轉接管與轉接方盒內部連通，送氣軟管通過進氣轉接管與轉接方盒內部連通，堵頭的寬度大于進液轉接管以及進氣轉接管的直徑。

5.根據權利要求4所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，封堵桿即為切換機構的封堵輸出端。

6.根據權利要求1所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，旋轉機構還包括固定設置于轉存圓盒上的連接支板、滑動設置于連接支板上的滑行支板、固定設置于滑行支板上的觸動齒條和觸動板、固定設置于觸動板頂端的抵觸圓塊、彈性設置于觸動齒條兩端的緩沖齒、固定設置于觸動桿遠離封堵桿一端的碰觸斜塊、固定設置于轉接方盒頂部的承托支板和設置于承托支板端部的彈性鎖套，觸動齒條與其中一個動力齒圈嚙合。

7.根據權利要求6所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，觸動桿上呈對稱狀態開設有兩個限位槽，限位套的內壁上呈對稱狀態成型有兩條限位條，限位條與限位槽一一對應且滑動相連。

8.根據權利要求7所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，連接支板上開設有一定位槽，滑行支板上成型有一定位凸塊，定位凸塊與定位槽滑動配合。

9.根據權利要求8所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，噴涂單元還包括第一閥門、第一齒輪、第二閥門、第二齒輪、楔形條、滑移支板、第一齒板和第二齒板，第一閥門設置于進液轉接管上，第二閥門設置于進氣轉接管上，第一齒輪與第一閥門的控制軸同軸固連，第二齒輪與第二閥門的控制軸同軸固連，楔形條固定設置于轉接方盒的一側，滑移支板滑動設置于楔形條上，滑移支板靠近觸動桿的一端與觸動桿固連，第一齒板和第二齒板依序固定設置于滑移支板上，第一齒板用于嚙合第一齒輪，第二齒板用于嚙合第二齒輪。

10.根據權利要求1所述的一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，其特征在于，噴涂單元還包括開設于托板上的排渣口、設置于排渣口下方并與托板固連的存渣箱、彈性滑動扣設于排渣口上的封堵扣板、固定設置于封堵扣板上的撥動桿、固定設置于合模機構上的推渣刮板和固定設置于推渣刮板上的頂桿。

技術總結
本發明涉及輪轂鑄造設備技術領域，具體是涉及一種低壓鑄造汽車輪轂?zāi)＞邍娡垦b置，包含機體、合模機構、儲液箱、泵氣機、支撐架、動力氣缸、擋板、托板及噴涂單元，儲液箱和泵氣機固定在機體上，支撐架位于兩者之間且裝有動力氣缸，托板固定在合模機構下方，兩側設擋板，上有若干濾孔，噴涂單元包括轉接方盒、存液箱、轉存圓盒、旋轉盤、噴嘴、切換機構和旋轉機構，存液箱在托板底部，轉接方盒與動力氣缸輸出軸相連，上有與儲液箱和泵氣機連接的送液軟管和送氣軟管，下方連通轉存圓盒，轉存圓盒兩側的旋轉盤上有多個噴嘴，切換機構的封堵輸出端能切斷連通，旋轉機構的旋轉輸出端可帶動旋轉盤轉動，且旋轉盤與封堵輸出端傳動相連。

技術研發人員：楊陽,杜亞都
受保護的技術使用者：山東商業職業技術學院
技術研發日：
技術公布日：2025/4/24
