本發明屬于接線銅排制造領域，尤其涉及一種接線銅排拋光設備。

背景技術：

1、接線銅排在新能源汽車、儲能柜等領域都有廣泛的應用。接線銅排在出廠前，通常需要對其表面進行拋光，以去除其表面的氧化層和雜質。目前針對銅排的自動化拋光設備結構，包括：機架、設在機架上的拋光輪及設在拋光輪下方的拋光臺。拋光時：將工件固定在拋光臺上，然后送入拋光輪處進行拋光。存在的缺點是：1、拋光輪通常為固定式結構，拋光時對銅排的厚度要求較為嚴格，適用性差；2、對拋光輪壓力調節不方便；3、針對厚薄不一的異形銅排，無法勝任；4、拋光模式單一，通過只有一個方向的拋光，導致拋光效果不理想。

技術實現思路

1、本發明要解決的技術問題是提供一種適用性好、調節方便、拋光效果理想的懸浮式銅排拋光設備及拋光方法。

2、為解決上述問題，本發明采用的技術方案包括：機架、設在所述機架上的拋光輪及設在所述拋光輪下方的拋光臺，其特征在于：所述拋光輪的兩端連接有擺臂，所述擺臂后端通過轉軸連接于所述機架上，且至少一側的所述擺臂后端設有懸浮式壓力調節機構，所述懸浮式壓力調節機構包括力臂、第一壓力調節螺桿、第二壓力調節螺桿、滑動塊、第一彈簧、第二彈簧、拐臂和電機，所述力臂連接于所述擺臂后端，所述滑動塊連接于所述力臂、且可滑的設置在所述第一壓力調節螺桿上，所述第一壓力調節螺桿縱向的設置于所述機架一側、且底部設有第一調節螺母，所述第二壓力調節螺桿橫向的設置在所述機架底部、且前端設有第二調節螺母，所述第一彈簧和第二彈簧套設在所述第一壓力調節螺桿上、且相對端抵于所述滑動塊，所述拐臂軸接于所述機架底部，且所述拐臂上端與所述第一調節螺母連接、下端與所述第二調節螺母連接，所述電機帶動所述第二壓力調節螺桿轉動。

3、所述的銅排拋光設備，其特征在于：所述第一彈簧、第二彈簧的外端分別設有第三調節螺母。

4、所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺前端設有用于對銅排前端進行定位的定位板和用于對銅排后端進行固定的快拆夾具，且所述拋光臺底部設有高頻左右擺動機構。

5、所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺前端底部設有升降調節螺桿、后端軸接于拋光臺支架上。

6、所述的銅排拋光設備，其特征在于：所述第一壓力調節螺桿上端設有調節手輪。

7、所述的懸浮式銅排拋光設備，其特征在于：所述拋光輪一側設有壓力傳感器，所述壓力傳感器與控制器通訊。

8、所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺支架可滑動的設置于所述機架上，且所述拋光臺支架上設有手動推桿和/或自動前后往復運動機構。

9、所述的懸浮式銅排拋光設備，其特征在于：所述機架前端設有銅粉收集倉。

10、一種銅排拋光方法，根據上述所述的懸浮式銅排拋光設備實現，其特征在于，包括以下步驟：

11、步驟1：將要拋光的銅排固定于拋光臺前端；

12、步驟2：將拋光輪施壓于銅排表面，且拋光輪的壓力控制在0.2-0.6mpa、轉速控制在120-180rpm；

13、步驟3：拋光輪在轉動的同時，拋光臺做左右高頻擺動和前后復往運動，其中：左右高頻擺動頻率的控制在5-10hz，前后復往運動的頻率控制在每分鐘30-50次，拋光時間控制在1-2分鐘。

14、所述的銅排拋光方法，其特征在于：在步驟2中，拋光輪的壓力控制在0.4mpa，轉速控制在160rpm；在步驟3中，左右高頻擺動頻率的控制在10hz,?前后復往運動的頻率控制在每分鐘40次，拋光時間控制在1.5分鐘。

15、本發明的懸浮式銅排拋光設備及拋光方法優點如下：1、由于拋光輪為懸浮式結構，可以適用多種厚度的銅排，適用性好；2、通過壓力調節螺桿，可以非常方便的對拋光輪的壓力進行調節，且調節精度非常高；3、由于拋光輪為懸浮式結構，可以跟隨工件的厚度起伏，可以實現對異形銅排的拋光；4、拋光模式多樣，拋光輪在轉動的同時，拋光臺還會做左右高頻擺動和前后復往運動，從而能更有效的對銅排表面進行拋光，拋光后的銅排表面光澤度遠優于傳統的拋光模式，而且拋光速度更快。

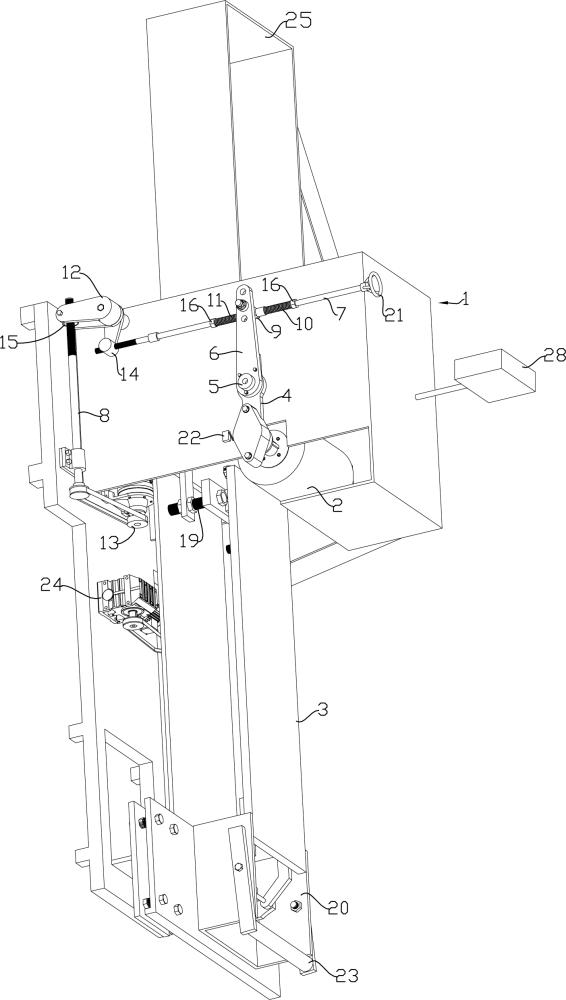

16、下面結合說明書附圖對本發明做進一步說明。

技術特征：

1.一種懸浮式銅排拋光設備，包括機架（1）、設在所述機架（1）上的拋光輪（2）及設在所述拋光輪（2）下方的拋光臺（3），其特征在于：所述拋光輪（2）的兩端連接有擺臂（4），所述擺臂（4）后端通過轉軸（5）連接于所述機架（1）上，且至少一側的所述擺臂（4）后端設有懸浮式壓力調節機構，所述懸浮式壓力調節機構包括力臂（6）、第一壓力調節螺桿（7）、第二壓力調節螺桿（8）、滑動塊（9）、第一彈簧（10）、第二彈簧（11）、拐臂（12）和電機（13），所述力臂（6）連接于所述擺臂（4）后端，所述滑動塊（9）連接于所述力臂（6）、且可滑的設置在所述第一壓力調節螺桿（7）上，所述第一壓力調節螺桿（7）縱向的設置于所述機架（1）一側、且底部設有第一調節螺母（14），所述第二壓力調節螺桿（8）橫向的設置在所述機架（1）底部、且前端設有第二調節螺母（15），所述第一彈簧（10）和第二彈簧（11）套設在所述第一壓力調節螺桿（7）上、且相對端抵于所述滑動塊（9），所述拐臂（12）軸接于所述機架（1）底部，且所述拐臂（12）上端與所述第一調節螺母（14）連接、下端與所述第二調節螺母（15）連接，所述電機（13）帶動所述第二壓力調節螺桿（8）轉動。

2.根據權利要求1所述的銅排拋光設備，其特征在于：所述第一彈簧（10）、第二彈簧（11）的外端分別設有第三調節螺母（16）。

3.根據權利要求1所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺（3）前端設有用于對銅排前端進行定位的定位板（26）和用于對銅排后端進行固定的快拆夾具（17），且所述拋光臺（3）底部設有高頻左右擺動機構（18）。

4.根據權利要求1所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺（3）前端底部設有升降調節螺桿（19）、后端軸接于拋光臺支架（20）上。

5.根據權利要求1所述的銅排拋光設備，其特征在于：所述第一壓力調節螺桿（7）上端設有調節手輪（21）。

6.根據權利要求1所述的懸浮式銅排拋光設備，其特征在于：所述拋光輪（2）一側設有壓力傳感器（22），所述壓力傳感器（22）與控制器（28）通訊。

7.根據權利要求4所述的懸浮式銅排拋光設備，其特征在于：所述拋光臺支架（20）可滑動的設置于所述機架（1）上，且所述拋光臺支架（20）上設有手動推桿（23）和/或自動前后往復運動機構（24）。

8.根據權利要求1所述的懸浮式銅排拋光設備，其特征在于：所述機架（1）前端設有銅粉收集倉（25）。

9.一種銅排拋光方法，根據權利要求1-8任一項所述的懸浮式銅排拋光設備實現，其特征在于，包括以下步驟：

10.根據權利要求9所述的銅排拋光方法，其特征在于：在步驟2中，拋光輪的壓力控制在0.4mpa，轉速控制在160rpm；在步驟3中，左右高頻擺動頻率的控制在10hz,?前后復往運動的頻率控制在每分鐘40次，拋光時間控制在1.5分鐘。

技術總結
本發明公開一種適用性好、調節方便、拋光效果理想的懸浮式銅排拋光設備及拋光方法。采用的技術方案包括：機架、設在所述機架上的拋光輪及設在所述拋光輪下方的拋光臺，所述拋光輪的兩端連接有擺臂，所述擺臂后端通過轉軸連接于所述機架上，且至少一側的所述擺臂后端設有懸浮式壓力調節機構，所述懸浮式壓力調節機構包括力臂、第一壓力調節螺桿、第二壓力調節螺桿、滑動塊、第一彈簧、第二彈簧、拐臂和電機，所述力臂連接于所述擺臂后端，所述滑動塊連接于所述力臂、且可滑的設置在所述第一壓力調節螺桿上。
