本發明涉及球閥，更具體地說，本發明涉及三片式高壓帶鎖球閥。

背景技術：

1、三片式球閥是一種特殊結構的球閥，它由三個主要部分組成：兩個端部和一個中間體。這種設計允許閥門在不從管道上移除的情況下進行維護或更換內部零件，比如球體、閥座等。使用帶鎖的球閥可以避免由于疏忽或誤解而造成的誤操作。

2、三片式球閥在使用過程中，球體與閥座之間形成密封面，若球閥長期未被操作，可能會造成球體與閥座之間的卡滯，使得閥門難以開啟或關閉。若介質中含有泥沙、膠狀物或其他細小顆粒，在閥門關閉期間這些物質可能會沉積在球體與閥座之間，形成阻礙，當嘗試開啟閥門時，這些沉積物會在球體剛開始旋轉時提供額外的阻力。

3、嚴重的阻塞可能導致球體不能完全旋轉到位，使得閥門不能完全關閉或打開，從而破壞了其密封功能，引起介質泄漏。同時，強行操作被阻塞的閥門可能會損壞閥門內部組件，例如閥桿、執行機構、軸承等，增加維修成本和時間。

4、申請號為202210656703.4的中國專利公開了一種衛生級三片式球閥；通過設置清洗裝置，使清洗液依次經過進水管、u形清洗管、u形清洗槽和排水管，實現對閥球表面進行清潔，無需拆卸閥體進行清潔，提高閥門內部衛生性能。但該球閥至少還存在以下問題：

5、1、通過清理球芯上的雜質雖然能夠在一定程度上減少閥座與球芯的阻塞感，但閥座與球芯之間的卡滯不僅僅是因為雜質；當球閥處于關閉狀態時，球體和閥座之間的接觸面可能會產生較大的靜摩擦力，這種靜摩擦力在球體開始轉動時需要被克服，因此會導致初期具有較大的阻塞感。

6、2、雖然三片式球閥的設計具備良好的密封性，但隨著時間的推移，由于介質腐蝕、磨損、壓力變化以及溫度變化等因素，可能會導致密封圈老化或損壞，進而引起泄漏；且連接部位是三片式球閥的一個弱點，尤其是在高壓環境下，這些接合處可能會成為泄漏點。

7、所以本發明提出了一種三片式高壓帶鎖球閥來解決上述問題。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明的實施例提供一種三片式高壓帶鎖球閥，通過設置密封機構和輔助機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種三片式高壓帶鎖球閥，包括閥體和對稱設置在其左右兩側的接頭，所述閥體內設置有球芯，所述球芯的頂部插接有閥桿，所述閥桿從閥體的頂端穿出，所述閥體的左右兩側分別設置有與球芯匹配的閥座，兩個所述閥座遠離球芯的一側均設置有蝶形彈簧，所述閥體的左右兩側分別設置有與閥座同軸設置的密封圈，還包括：

3、密封機構，所述密封機構設置于閥座內，包括開設于閥座內的環形腔，所述閥座的一側設置有與蝶形彈簧接觸的第一彈性件，所述第一彈性件與閥座形成有擠壓腔，所述擠壓腔與環形腔連通，所述閥座的圓周側開設有多個圓周均布第一環形槽，所述第一環形槽內設置有活動板，所述閥座內開設有與多個環形腔連通的第一流道，所述第一流道遠離環形腔的一端與第一環形槽連通，且第一流道內密封滑動連接有活塞柱，所述環形腔和第一彈性件內均設置有流體介質。

4、優選地，所述閥座的內部開設有第二流道，所述第二流道的兩端分別與環形腔和擠壓腔連通。

5、優選地，所述第一環形槽位于密封圈的中部。

6、優選地，所述閥座與球芯的接觸面為密封面，所述密封機構還包括多個開設于密封面上的活動槽，多個所述活動槽沿閥座的軸線呈圓周均布，所述活動槽內密封滑動連接有弧形板，所述環形腔和多個活動槽之間均開設有第三流道。

7、優選地，還包括輔助機構，所述輔助機構設置于球芯和閥桿內，所述輔助機構動作時，弧形板向活動槽內滑動，使弧形板與球芯脫離接觸。

8、優選地，所述輔助機構包括開設于球芯表面的第二環形槽，所述第二環形槽的數量為四個且分別與閥座的密封面匹配，所述第二環形槽內固定連接有第二彈性件，所述球芯上設置有與閥桿同軸設置的壓縮機構，與壓縮機構處于同一高度的兩個所述第二環形槽內開設有第四流道，且第四流道與壓縮機構連通，上下對稱的兩個所述第二環形槽之間設置有第五流道；

9、所述閥桿內同軸設置有壓縮件，所述壓縮機構、第二環形槽、第四流道和第五流道內均設置有流體介質，所述壓縮件向下移動時，壓縮機構內的流體介質流動至四個第二環形槽內，第二彈性件產生形變并使弧形板與球芯脫離接觸。

10、優選地，所述壓縮機構包括開設于球芯內的中心腔，所述中心腔與閥桿同軸設置，所述中心腔內密封滑動連接有活塞板，所述活塞板上同軸固定有固定柱，所述球芯的頂部設置有插槽，所述閥桿插接于插槽內，所述固定柱遠離活塞板的一端貫穿至插槽內，所述活塞板與中心腔之間設置有彈性復位件。

11、優選地，所述壓縮件包括與閥桿同軸設置的連接桿，所述閥桿內同軸開設有通孔，所述連接桿與通孔螺紋連接，所述閥桿靠近插槽的一端開設有通槽，所述連接桿靠近球芯的一端位于通槽內，所述連接桿伸出閥桿的一端設置有把手。

12、優選地，所述閥桿的頂端固定連接有手柄，所述閥桿上設置有連接片，其中一個所述接頭上設置有固定片，所述連接片和固定片上開設有鎖孔。

13、優選地，所述閥體與閥桿之間設置有密封填料，所述手柄上套設有塑料套。

14、本發明的技術效果和優點：

15、本發明通過環形腔、第一彈性件、第一流道、活塞柱以及活動板等設置，當閥門處于關閉狀態時，進液端的壓力升高并使蝶形彈簧向球芯靠攏，第一彈性件產生形變并使擠壓腔和環形腔內的液壓油進入多個第一流道內，多個活塞柱向外側移動并擠壓密封圈，由于第一環形槽位于密封圈的中部，所以活動板擠壓密封圈時，密封圈產生形變后能夠同時加強其兩側的密封效果，當閥門內的壓力越大，閥體與接頭的密封性越好，有效防止因密封圈老化或損壞，導致閥體與接頭產生泄漏的問題。

16、本發明通過環形腔、第三流道、活動槽和弧形板等設置，使弧形板隨著閥體內的壓力增加而移動，增加弧形板與球芯的接觸力度，當弧形板與球芯的接觸力度越大，閥座與球芯之間的密封性越好，密封面內的雜質越少，不僅提高了閥座與球芯密封性，也避免工人在轉動閥桿時，閥座與球芯之間因殘留較多雜質而產生較大的阻塞感。

17、本發明通過中心腔、連接桿、第二環形槽以及第二彈性件等設置，當工人轉動手柄時感受到較大的阻塞感，通過轉動連接桿將中心腔內的液壓油輸送至四個第二環形槽內，且隨著第二環形槽的壓力增大，第二彈性件產生形變并使對應的弧形板與球芯脫離接觸，以此降低閥座與球芯之間的接觸面積，進而減小兩者之間的靜摩擦，改善閥桿初步轉動時的阻塞感。

技術特征：

1.一種三片式高壓帶鎖球閥，包括閥體（1）和對稱設置在其左右兩側的接頭（2），其特征在于，所述閥體（1）內設置有球芯（3），所述球芯（3）的頂部插接有閥桿（4），所述閥桿（4）從閥體（1）的頂端穿出，所述閥體（1）的左右兩側分別設置有與球芯（3）匹配的閥座（5），兩個所述閥座（5）遠離球芯（3）的一側均設置有蝶形彈簧（11），所述閥體（1）的左右兩側分別設置有與閥座（5）同軸設置的密封圈（12），還包括：

2.根據權利要求1所述的三片式高壓帶鎖球閥，其特征在于，所述閥座（5）的內部開設有第二流道（67），所述第二流道（67）的兩端分別與環形腔（61）和擠壓腔（63）連通。

3.根據權利要求2所述的三片式高壓帶鎖球閥，其特征在于，所述第一環形槽位于密封圈（12）的中部。

4.根據權利要求3所述的三片式高壓帶鎖球閥，其特征在于，所述閥座（5）與球芯（3）的接觸面為密封面，所述密封機構（6）還包括多個開設于密封面上的活動槽（68），多個所述活動槽（68）沿閥座（5）的軸線呈圓周均布，所述活動槽（68）內密封滑動連接有弧形板（681），所述環形腔（61）和多個活動槽（68）之間均開設有第三流道（69）。

5.根據權利要求4所述的三片式高壓帶鎖球閥，其特征在于，還包括輔助機構（7），所述輔助機構（7）設置于球芯（3）和閥桿（4）內，所述輔助機構（7）動作時，弧形板（681）向活動槽（68）內滑動，使弧形板（681）與球芯（3）脫離接觸。

6.根據權利要求5所述的三片式高壓帶鎖球閥，其特征在于，所述輔助機構（7）包括開設于球芯（3）表面的第二環形槽（71），所述第二環形槽（71）的數量為四個且分別與閥座（5）的密封面匹配，所述第二環形槽（71）內固定連接有第二彈性件（72），所述球芯（3）上設置有與閥桿（4）同軸設置的壓縮機構（73），與壓縮機構（73）處于同一高度的兩個所述第二環形槽（71）內開設有第四流道（74），且第四流道（74）與壓縮機構（73）連通，上下對稱的兩個所述第二環形槽（71）之間設置有第五流道（75）；

7.根據權利要求6所述的三片式高壓帶鎖球閥，其特征在于，所述壓縮機構（73）包括開設于球芯（3）內的中心腔（731），所述中心腔（731）與閥桿（4）同軸設置，所述中心腔（731）內密封滑動連接有活塞板（732），所述活塞板（732）上同軸固定有固定柱（733），所述球芯（3）的頂部設置有插槽（31），所述閥桿（4）插接于插槽（31）內，所述固定柱（733）遠離活塞板（732）的一端貫穿至插槽（31）內，所述活塞板（732）與中心腔（731）之間設置有彈性復位件（734）。

8.根據權利要求7所述的三片式高壓帶鎖球閥，其特征在于，所述壓縮件（76）包括與閥桿（4）同軸設置的連接桿（761），所述閥桿（4）內同軸開設有通孔，所述連接桿（761）與通孔螺紋連接，所述閥桿（4）靠近插槽（31）的一端開設有通槽（762），所述連接桿（761）靠近球芯（3）的一端位于通槽（762）內，所述連接桿（761）伸出閥桿（4）的一端設置有把手。

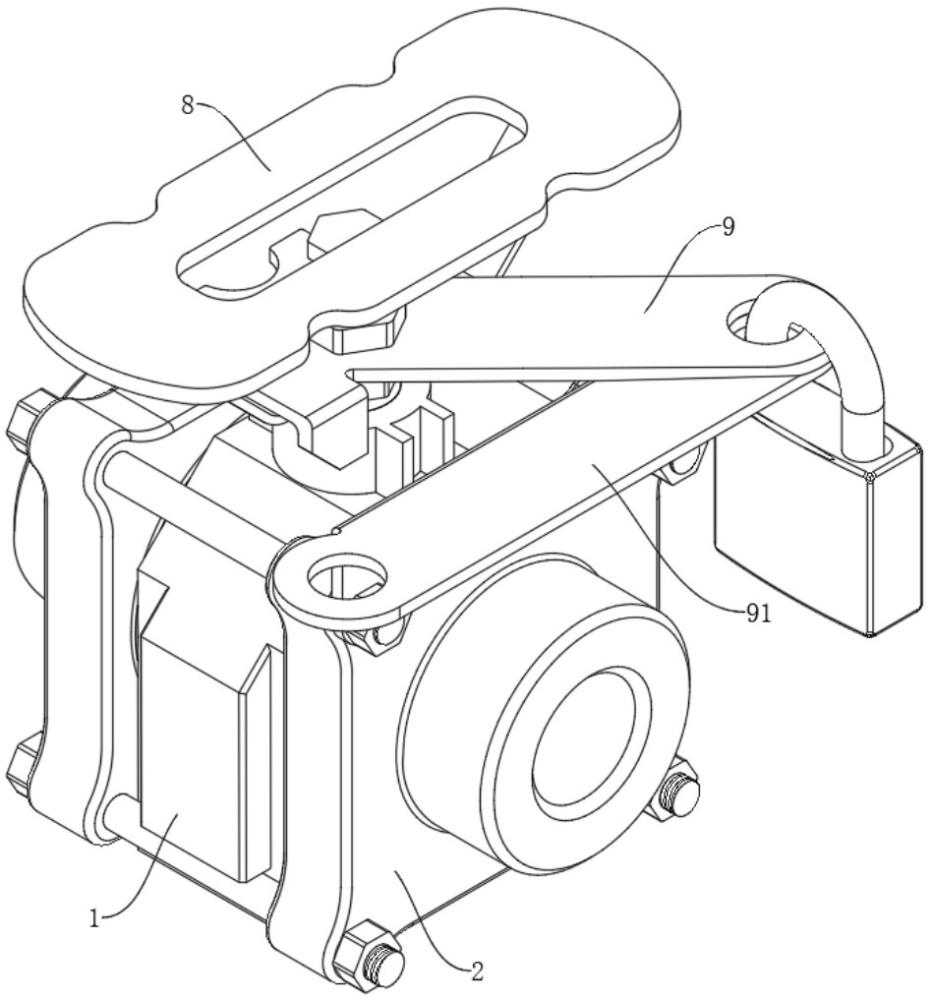

9.根據權利要求8所述的三片式高壓帶鎖球閥，其特征在于，所述閥桿（4）的頂端固定連接有手柄（8），所述閥桿（4）上設置有連接片（9），其中一個所述接頭（2）上設置有固定片（91），所述連接片（9）和固定片（91）上開設有鎖孔。

10.根據權利要求9所述的三片式高壓帶鎖球閥，其特征在于，所述閥體（1）與閥桿（4）之間設置有密封填料，所述手柄（8）上套設有塑料套。

技術總結
本發明公開了一種三片式高壓帶鎖球閥結構，具體涉及球閥領域，包括閥體和對稱設置在其左右兩側的接頭，閥體內設置有球芯，球芯的頂部插接有閥桿，所述閥體的左右兩側分別設置有與球芯匹配的閥座，所述閥體的左右兩側分別設置有與閥座同軸設置的密封圈，還包括密封機構；本發明通過環形腔、第一彈性件、第一流道、活塞柱以及活動板等設置，當閥門處于關閉狀態時，進液端的壓力升高并使蝶形彈簧向球芯靠攏，第一彈性件產生形變并使擠壓腔和環形腔內的液壓油進入多個第一流道內，多個活塞柱向外側移動并擠壓密封圈，密封圈產生形變后能夠同時加強其兩側的密封效果，當閥門內的壓力越大，閥體與接頭的密封性越好。

技術研發人員：鄭益勇,何俊毅,張天衡,盧少義,張良,陳江順
受保護的技術使用者：浙江方頓儀表閥門有限公司
技術研發日：
技術公布日：2025/4/24
