本實用新型涉及陶瓷產品的施釉后處理的設備技術領域，特別是涉及陶瓷產品施釉線真空補償器 。

背景技術：

施釉是將深度一定的釉漿，即懸浮在水中的釉料，利用壓縮空氣噴到生坯表面上。生坯很快地吸收濕釉中的水分并形成一定的較硬的表面。在燒成后的制品表面就形成300到400微米厚度的釉層。

縮釉是一種常見的釉面缺陷。對縮釉的預防措施主要有：

(1)在噴釉之前，仔細清掃制品；

(2)在上釉之前用水噴淋生坯布這有助于將坯體表面殘留的臟物和可溶性鹽類混合起來置于釉面上，但若在噴釉前2小時內，坯體已經被含有干凈水的海綿擦洗過，就不需再噴水了。

(3)使用含有較低可溶性鹽的粘土，保持模型和地板干凈。在重復使用時，要去掉BaC03：

(4)避免在生坯上沾上油或潤滑油。在噴釉前清洗坯體的過程中使用壓縮空氣可能帶入油，因此壓縮空氣應濾去油；

(5)在噴釉以后避免碰掉或刮去釉層；

(6)使用微米級的微細原料，可以降低釉面水分向坯體滲透的速度，當釉在坯體表面干燥時有較大的干燥收縮，這樣就容易產生裂紋，故釉中陶土加入量不得超過5％。

現有的陶瓷產品，包括馬桶、水盆等在對其進行表面施釉時主要有以下工藝：浸泡施釉、刷釉、機械臂施釉和靜電施釉，浸泡施釉、刷釉工藝是較為傳統的工藝，效率較低，并且次品率高，而機械臂施釉雖然效率提高了，但是次品率仍然較高，靜電施釉陶瓷產品的效率和次品均可以保證，但是成本較高。

技術實現要素：

為了克服上述現有技術的不足，本實用新型提供了陶瓷產品施釉線真空補償器,其目的在于降低陶瓷產品的施釉工藝階段的次品率，并且降低陶瓷產品的施釉成本，從而降低陶瓷產品的生產成本。

本實用新型所采用的技術方案是：陶瓷產品施釉線真空補償器，包括旋轉支撐臺、若干個噴釉補償槍、控制面板和若干重力傳感器，陶瓷制品置于旋轉支撐臺上，旋轉支撐臺包括水平支撐工作臺和旋轉部件，水平支撐工作臺上設有若干均勻地分布的重力傳感器，至少有一個重力傳感器設置于水平支撐工作臺的中心位置；并且控制面板單獨連接每一個重力傳感器和每一個噴釉補償槍，控制面板同時獲取每一個重力傳感器的重力感應數據，控制面板控制噴油補償槍補償其對應的重力傳感器處的釉面；旋轉支撐臺的頂部位置設有上下伸縮的圓柱形防塵罩，補償器由圓柱形防塵罩和旋轉支撐臺，以及設置在該兩個結構外側面的龍門架連接而成，其中旋轉支撐臺整體可以連接在龍門架內上下滑動；圓柱形防塵罩與龍門架的底部位置之間還設有密封裝置；并且圓柱形防塵罩的外側還設有抽真空裝置。

在上述實施例中，圓柱形防塵罩連接電機或者氣缸獲取動力源，電機或者氣缸固定在龍門架的頂部位置，進一步實現對施釉補償機的防塵處理，保證陶瓷制品在進行補釉時具有較好的品質。

在上述實施例中，每一個噴釉補償槍包括噴頭和連接結構，其中每一個噴釉補償槍的噴頭固定連接在圓柱形防塵罩的內側，進一步保證圓柱形防塵罩能夠密封陶瓷制品，保證其在補釉時具有較好的品質。

在上述實施例中，圓柱形防塵罩由透明材料制成，方便操作人員觀察。

在上述實施例中，密封裝置固定在龍門架的底部位置，包括圓環形鋼槽和蘑菇形密封結構，具有更好的真空效果。

在上述實施例中，控制面板和抽真空裝置固定連接在龍門架的側面，并且抽真空裝置還連接控制面板。與現有技術相比，本實用新型的有益效果是：本實用新型的陶瓷產品施釉線補償器，首先采用旋轉支撐臺支撐陶瓷制品，保證施釉結束的陶瓷制品具有一定的自傳速度，同時在旋轉支撐臺的地面上設置了若干重力傳感器，這些重力傳感器感應旋轉支撐臺在其對應點的重力，當感應到重力改變時，控制面板控制噴釉補償槍對陶瓷制品進行噴鼬，實現對陶瓷產品進行重力感應補釉。此外，本實用新型的施釉線補償器還在圓柱形防塵罩的外側還設有抽真空裝置，使得整個補償過程在真空中進行，具有較好的效果，此外對于真空度的要求不是很高，無需真空度較高的補償器，該施釉補償機的結構簡單、制造方便，能夠滿足不同結構類型的陶瓷產品補釉，具有較為廣泛的應用范圍和較好的市場前景。

附圖說明

圖1為陶瓷產品施釉線補償器的一個實施例的結構示意圖；

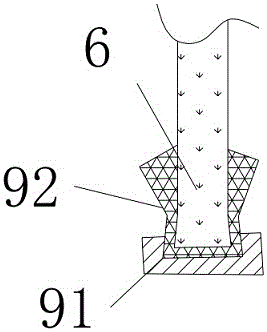

圖2為圖1的實施例的鎖緊裝置9與的圓柱形防塵罩連接處的橫截面圖；

其中：1-旋轉支撐臺，11-水平支撐工作臺，12-旋轉部件；2-噴釉補償槍，21-噴頭，22-連接結構；3-控制面板，4-重力傳感器，5-陶瓷制品，6-圓柱形防塵罩，7-龍門架，8-電機或者氣缸，9-鎖緊裝置，91-圓環形鋼槽，92-蘑菇形密封結構；10-抽真空裝置。

具體實施方式

為了加深對本實用新型的理解，下面結合附圖和實施例對本實用新型進一步說明，該實施例僅用于解釋本實用新型，并不對本實用新型的保護范圍構成限定。

陶瓷產品施釉線真空補償器，包括旋轉支撐臺1、若干個噴釉補償槍2、控制面板3和若干重力傳感器4，陶瓷制品5置于旋轉支撐臺1上，旋轉支撐臺1包括水平支撐工作臺11和旋轉部件12，水平支撐工作臺11上設有若干均勻地分布的重力傳感器4，至少有一個重力傳感器4設置于水平支撐工作臺11的中心位置；并且控制面板3單獨連接每一個重力傳感器4和每一個噴釉補償槍2，控制面板3同時獲取每一個重力傳感器4的重力感應數據，控制面板3控制噴油補償槍2補償其對應的重力傳感器4處的釉面；旋轉支撐臺1的頂部位置設有上下伸縮的圓柱形防塵罩6，補償器由圓柱形防塵罩6和旋轉支撐臺1，以及設置在該兩個結構外側面的龍門架7連接而成，其中旋轉支撐臺1整體可以連接在龍門架7內上下滑動；圓柱形防塵罩6與龍門架7的底部位置之間還設有密封裝置9；并且圓柱形防塵罩6的外側還設有抽真空裝置10。

在上述實施例中，圓柱形防塵罩6連接電機或者氣缸8獲取動力源，電機或者氣缸8固定在龍門架7的頂部位置，進一步實現對施釉補償機的防塵處理，保證陶瓷制品在進行補釉時具有較好的品質。圓柱形防塵罩6由透明材料制成，方便操作人員觀察。

在上述實施例中，每一個噴釉補償槍2包括噴頭21和連接結構22，其中每一個噴釉補償槍2的噴頭21固定連接在圓柱形防塵罩6的內側，進一步保證圓柱形防塵罩6能夠密封陶瓷制品，保證其在補釉時具有較好的品質。如圖2所示，密封裝置9固定在龍門架7的底部位置，包括圓環形鋼槽91和蘑菇形密封結構92，具有更好的真空效果。

在上述實施例中，控制面板3和抽真空裝置10固定連接在龍門架7的側面，并且抽真空裝置10還連接控制面板3。

本實用新型的陶瓷產品施釉線補償器，實用新型了一種用于補償施釉工藝完成的之后的陶瓷產品的補償器，補償器采用重力法自動檢測出施釉不均勻部分，并且自動噴鼬補償，降低了陶瓷產品的施釉工藝階段的次品率，并且降低了陶瓷產品的施釉成本。此外，本實用新型的施釉線補償器還在圓柱形防塵罩6的外側還設有抽真空裝置11，使得整個補償過程在真空中進行，具有較好的效果，此外對于真空度的要求不是很高，無需真空度較高的補償器，從而降低了陶瓷產品的生產成本，最終達到提高陶瓷產品的使用效率，減少陶瓷制品在施釉工藝過程的浪費，節省了其成本。

本實用新型的實施例公布的是較佳的實施例，但并不局限于此，本領域的普通技術人員，極易根據上述實施例，領會本實用新型的精神，并做出不同的引申和變化，但只要不脫離本實用新型的精神，都在本實用新型的保護范圍內。
