本實用新型涉及一種玻璃切割裝置。

背景技術：

現有的手機蓋板玻璃都通過人工進行切割，其切割效率低下且切割精度不高。

有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種新型結構的手機蓋板玻璃切割裝置，使其更具有產業上的利用價值。

技術實現要素：

為解決上述技術問題，本實用新型的目的是提供一種玻璃切割裝置。

本實用新型的技術方案如下：

一種玻璃切割裝置，包括工作臺(1)，所述工作臺(1)的臺面上設有用于放置待加工玻璃(4)的定位槽(13)，其特征在于：所述工作臺(1)上設置有切割所述玻璃(4)的切割裝置，以及用于固定所述玻璃(4)的固定裝置，所述固定裝置包括設置在所述工作臺(1)下方且圍設在所述定位槽(13)外圍的支撐框架(2)，所述支撐框架(2)內設有的若干支撐板(3)，各所述支撐板(3)上均設有多個能夠吸附在玻璃上的吸盤(11)，所述固定裝置(2)還包括與各所述吸盤(11)連通的抽真空風機(12)，所述抽真空風機(12)通過風管(14)通入各支撐板(3)內部連通各吸盤(11)。

進一步的，所述切割裝置包括刀具(8)以及使所述刀具(8)在所述工作臺上移動的位移裝置，所述位移裝置包括橫向移動裝置和縱向移動裝置，所述橫向移動裝置包括設置在所述工作臺(1)上且相平行的絲桿(5)與滑軌(6)、架設在絲桿(5)與滑軌(6)上的滑桿(7)，以及驅動滑桿(7)沿絲桿(5)與滑軌(6)橫向移動的第一電機(9)，第一電機(9)與絲桿(5)連接；所述縱向移動裝置包括驅動所述刀具(8)轉動的第二電機(10)、以及驅動第二電機(10)沿滑桿(7)縱向移動的伸縮氣缸(15)。

進一步的，所述定位槽(13)貫穿所述工作臺(1)的臺面，并在定位槽(13)的內壁上設有凸環。

進一步的，還包括一控制系統，所述控制系統用于控制所述第一電機(9)和第二電機的運行。

借由上述方案，本實用新型至少具有以下優點：

(1)本裝置通過控制系統控制第一電機和第二電機的運行，實現了對玻璃的全自動切割，提高了切割的效率和良品率；

(2)本裝置通過抽真空裝置固定玻璃，不通過壓緊裝置壓緊玻璃，避免玻璃在切割過程中產生晃動。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。

附圖說明

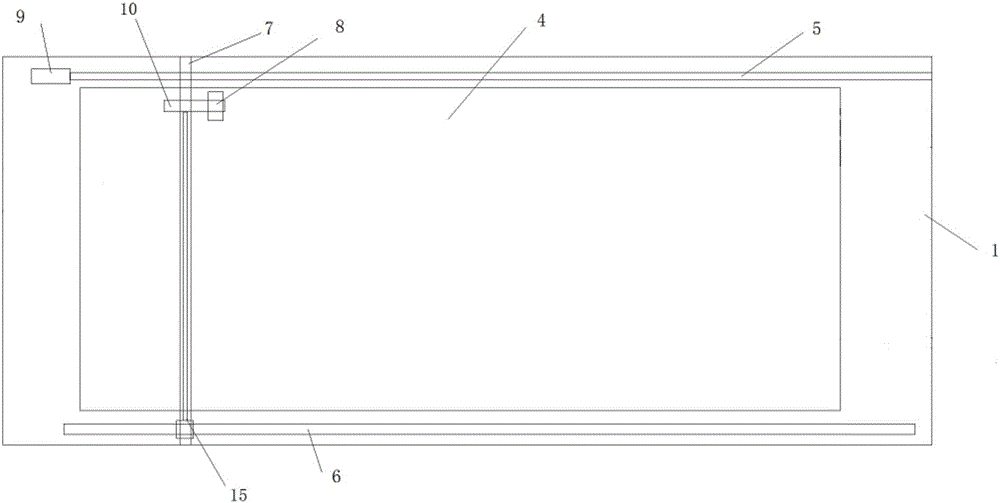

圖1是本實用新型的結構示意圖；

圖2是本實用新型的側面結構示意圖。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

參見圖1和圖2，本實用新型一較佳實施例所述的一種玻璃切割裝置，包括工作臺1，工作臺1的臺面上設有用于放置待加工玻璃4的定位槽13，工作臺1上設置有切割玻璃4的切割裝置，以及用于固定玻璃4的固定裝置，固定裝置包括設置在工作臺1下方且圍設在定位槽13外圍的支撐框架2，支撐框架2內設有的若干支撐板3，各支撐板3上均設有多個能夠吸附在玻璃上的吸盤11，固定裝置2還包括與各吸盤11連通的抽真空風機12，抽真空風機12通過風管14通入各支撐板3內部連通各吸盤11。

具體的，切割裝置包括刀具8以及使刀具8在工作臺1上移動的位移裝置，位移裝置包括橫向移動裝置和縱向移動裝置，橫向移動裝置包括設置在工作臺1上且相平行的絲桿5與滑軌6、架設在絲桿5與滑軌6上的滑桿7，以及驅動滑桿7沿絲桿5與滑軌6橫向移動的第一電機9，第一電機9與絲桿5連接；縱向移動裝置包括驅動刀具8轉動的第二電機10、以及驅動第二電機10沿滑桿7縱向移動的伸縮氣缸15。

為使定位槽13能夠支撐并定位玻璃4，本實用新型將定位槽13貫穿工作臺1的臺面，并在定位槽13的內壁上設有凸環，凸環可以支撐玻璃4。

另外，本實用新型還包括一控制系統，所述控制系統用于控制第一電機9和第二電機10的運行。

本實用新型的工作原理如下：

將玻璃4放置在定位槽13內，由定位槽13內的凸環進行支撐，同時，支撐板3與吸盤11也可對玻璃進行支撐，開啟抽真空風機12，使各吸盤11緊緊地吸附玻璃，使玻璃固定不動，然后控制第一電機9、第二電機10及伸縮氣缸15，使得刀具8在橫向與縱向移動的過程中切割玻璃。

本實用新型至少具有以下優點：

(1)本裝置通過控制系統控制第一電機和第二電機的運行，實現了對玻璃的全自動切割，提高了切割的效率和良品率；

(2)本裝置通過抽真空裝置固定玻璃，不通過壓緊裝置壓緊玻璃，避免玻璃在切割過程中產生晃動。

以上所述僅是本實用新型的優選實施方式，并不用于限制本實用新型，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
