本實用新型涉及一種單晶爐取棒裝置。

背景技術：

目前隨著國家對新能源的重視，太陽能板越來越深入人們生活當中，而太陽能板主要是單晶硅片和多晶硅片制成，目前單晶硅片以其轉換效率高而受到廣泛的使用，單晶硅片主要是由單晶棒制成，而單晶棒主要通過單晶爐將原生硅熔化—→縮頸生長—→放肩生長—→等徑生長—→尾部生長，從而形成晶棒，再將晶棒從單晶爐副室中降下取出。

由于晶棒前端由縮頸生長而成，以及晶棒徑向塑性較差，且單晶爐副室在移動和晶棒下降時會導致晶棒發生徑向晃動，這時若晶棒觸碰到單晶爐副室內壁上，就會導致晶棒前端引晶部位(晶棒生長為引晶、等徑、收尾)斷裂，造成晶棒掉落，因此就需要操作人員持長棍抵住晶棒外壁與副室內壁之間的間隙，防止在副室移動過程中晶棒產生徑向劇烈晃動，但目前的方法費時費力，且容易發生操作失誤，晶棒觸碰到單晶爐副室內壁上，造成晶棒引晶部位斷裂，晶棒發生掉落，導致操作人員傷亡，危險性較大。

技術實現要素：

本實用新型的目的是為了克服現有方法的不足，提供了一種單晶爐取棒裝置。

本實用新型是通過以下技術方案實現：

一種單晶爐取棒裝置，包括副室和晶棒，該單晶爐取棒裝置還包括卡環、合頁鉸鏈、耐火纖維棉層、活動卡扣，所述卡環由上部卡環和下部卡環組成，且上部卡環和下部卡環均為對稱兩部分，所述上部卡環后端和下部卡環后端通過合頁鉸鏈連接，卡環前端設置有活動卡扣，所述對稱兩部分下部卡環內壁中部開設有凹槽，所述耐火纖維棉層嵌在凹槽中。

作為本實用新型的優選技術方案，所述上部卡環和下部卡環是由PI聚酰亞胺制成。

作為本實用新型的優選技術方案，所述上部卡環和下部卡環通過螺栓連接在一起。

作為本實用新型的優選技術方案，所述上部卡環的內壁與副室的外壁相等。

作為本實用新型的優選技術方案，所述下部卡環的內壁與晶棒外壁間隙為5cm～10cm。

作為本實用新型的優選技術方案，所述耐火纖維棉層的內壁與晶棒外壁間隙為1cm～2cm。

與現有的方法相比，本實用新型的有益效果是：本實用新型結構新穎、設計合理，能夠通過卡環穩定晶棒，防止在副室移動或晶棒下降過程中產生徑向晃動，晶棒觸碰到副室內壁上，造成晶棒引晶部位斷裂，晶棒發生掉落，也降低了操作人員手持長棍去扶持晶棒所帶來的危險性和費時費力，從而提高了安全性和生產效率。

附圖說明

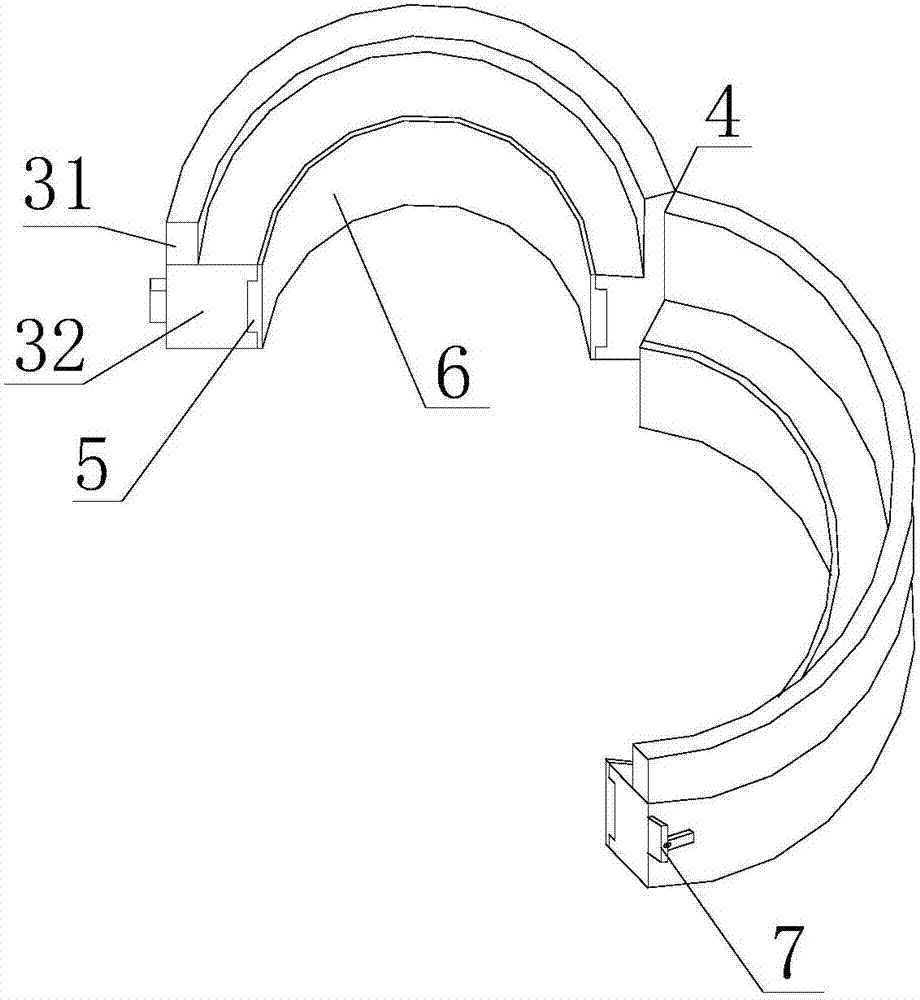

圖1為本實用新型的結構示意圖；

圖2為本實用新型工作狀態的結構示意圖。

圖3為本實用新型工作狀態的俯視圖。

圖中：1-副室；2-晶棒；3-卡環；31-上部卡環；32-下部卡環；4-合頁鉸鏈；5-凹槽；6-耐火纖維棉層；7-活動卡扣。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1、圖2和圖3，圖1為本實用新型的結構示意圖、圖2為本實用新型工作狀態的結構示意圖、圖3為本實用新型工作狀態的俯視圖。

所述一種單晶爐取棒裝置，包括副室1和晶棒2，該單晶爐取棒裝置還包括卡環3、合頁鉸鏈4、耐火纖維棉層6、活動卡扣7，所述卡環3由上部卡環31和下部卡環32組成，且上部卡環31和下部卡環32均為對稱兩部分，上部卡環31和下部卡環32通過螺栓連接在一起，方便在上部卡環31和下部卡環32其中一個損壞時，操作人員進行拆卸更換，上部卡環31和下部卡環32是由PI聚酰亞胺制成，減輕了卡環3的重量，使操作人員在使用時更省力，且晶棒2在取出時表面溫度有400℃，因此卡環3的材質需要由抗高溫材質制成，PI聚酰亞胺可以長期使用的溫度為-200℃～426℃，屬于抗高溫塑膠材質，因此在使用時不容易產生塑性變形，降低了使用成本，且PI聚酰亞胺重量較輕，減輕了卡環3的重量，使操作人員在使用時更加省力，上部卡環31和下部卡環32也可以用鐵、不銹鋼等其他鐵質材質制成，但目前使用鐵材質制成，重量會有所增加，且晶棒2會將熱量傳導到卡環3上，導致卡環3溫度過高，不方便操作人員在使用后拆卸，增加了安全隱患。

所述上部卡環31后端和下部卡環32后端通過合頁鉸鏈4連接，卡環3前端設置有活動卡扣7，上部卡環31的內壁與副室1的外壁相等，在使用過程中，操作人員將卡環3的活動卡扣7解開，并將上部卡環31套在副室1上，且下部卡環32上壁與副室1的下壁相貼合即可，并鎖緊卡扣，在晶棒2下降到取棒車上并剪去引晶部位后，解開活動卡扣7，即可取下卡環3，方便操作人員安裝和拆卸。

所述下部卡環32的內壁與晶棒2外壁間隙可以為5cm、8cm、10cm，由于晶棒1的徑向塑性較差，需要將下部卡環32的內壁增大，防止晶棒2觸碰到下部卡環32的內壁上，同樣會造成晶棒2引晶部位斷裂，晶棒發生掉落。

所述對稱兩部分下部卡環32內壁中部開設有凹槽5，耐火纖維棉層6嵌在凹槽5中，通過設置有環形耐火纖維棉層6，當副室1移動和晶棒2下降時產生徑向晃動時，晶棒2觸碰到耐火纖維棉層6內壁上，因耐火纖維棉層6屬于軟性材質，不會造成晶棒2掉落，且由于晶棒2的溫度較高，耐火纖維棉層6會由于長期使用出現老化，因此設置有凹槽5，可以方便更換耐火纖維棉層6，從而起到降低使用成本。

所述耐火纖維棉層6內壁與晶棒2直徑間隙可以為1cm、1.5cm、2cm，晶棒2在等徑過程中會因機器的參數的原因，造成晶棒2等徑直徑有0.5cm～1.5cm的差值，耐火纖維棉層6與晶棒2間設置有間隙，解決了晶棒2因直徑差值，耐火纖維棉層6直徑過小，在晶棒2下降時卡在卡環3上，造成晶棒2無法下降或掉落。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
