本實用新型涉及玻璃制造技術領域，尤其涉及一種浮法玻璃生產可調式錫槽入口結構。

背景技術：

浮法玻璃生產的成型過程是在通入保護氣體的錫槽中完成的，錫槽中盛有高溫錫液，熔融玻璃從池窯中經流槽連續流入并漂浮在相對密度大的錫液表面上，在重力和表面張力的作用下，玻璃液在錫液面上鋪開、攤平形成玻璃帶，玻璃帶硬化、冷卻后被引上過渡輥臺，輥臺的輥?zhàn)愚D(zhuǎn)動，把玻璃帶拉出錫槽進入退火窯，經退火、切裁，就得到浮法玻璃產品。

通常，在錫槽的入口段設置有兩個與流槽出口相配合的定邊磚，對流入錫槽中的玻璃液起到導流定邊的作用，兩個定邊磚靠近流槽的一端之間設有唇磚。在錫槽烤窯中，由于流道向錫槽方向膨脹的量無法控制準確，烤窯后造成定邊磚內側與唇磚之間的間隙尺寸過大，易引起玻璃邊晶現象。現有技術中定邊磚都是固定不動的，使得定邊磚與唇磚之間間隙尺寸無法調節，因此不能避免上述玻璃邊晶現象的產生。

技術實現要素：

本實用新型要解決的技術問題是提供一種定邊磚與唇磚之間間隙尺寸可調節的浮法玻璃生產可調式錫槽入口結構，以克服現有技術的上述缺陷。

為了解決上述技術問題，本實用新型采用如下技術方案：一種浮法玻璃生產可調式錫槽入口結構，包括錫槽主體，錫槽主體具有用于接收流槽內的玻璃液的入口槽段，入口槽段包括槽底磚，在槽底磚的兩側均設有槽壁磚、定邊磚和連接推桿，定邊磚與槽壁磚平行設置且位于槽底磚的上方，兩個定邊磚靠近流槽的一端之間設有唇磚；連接推桿的一端可沿垂直于槽壁磚的方向來回移動地設于槽壁磚上，且另一端與定邊磚連接。

優選地，連接推桿通過可調節螺栓可沿垂直于槽壁磚的方向來回移動地設于槽壁磚上。

優選地，在槽壁磚的外側壁上設有固定螺栓，在連接推桿靠近槽壁磚的一端設有連接板，連接板上開設有與固定螺栓相配合的螺栓孔，連接板與固定螺栓之間通過螺母緊固連接。

優選地，在連接推桿靠近槽壁磚的一端設有推拉手柄。

優選地，連接推桿與定邊磚相嵌接。

優選地，在定邊磚的頂面上開設有嵌接凹槽，在連接推桿靠近定邊磚的一端設有嵌接插銷，嵌接插銷嵌設于所訴嵌接凹槽內。

優選地，槽底磚的上表面延伸出與定邊磚相接觸的凸臺。

優選地，在槽壁磚與槽底磚之間設有第一邊墻磚，第一邊墻磚位于定邊磚遠離流槽的一側，第一邊墻磚具有與槽壁磚成傾斜角度的內側壁，且內側壁連接定邊磚與槽壁磚。

優選地，在槽壁磚與槽底磚之間設有第二邊墻磚，且第二邊墻磚位于槽壁磚與定邊磚之間。

優選地，槽底磚兩側的定邊磚沿玻璃液的流動方向呈開口逐漸變大的八字形設置。

與現有技術相比，本實用新型具有顯著的進步：

通過連接推桿沿垂直于槽壁磚的方向的來回移動，可帶動定邊磚沿垂直于槽壁磚的方向相對槽壁磚發生平移，從而可調節定邊磚靠近流槽的一端與唇磚之間的間隙尺寸，避免定邊磚與唇磚之間的間隙尺寸過大，減少玻璃邊晶現象。

附圖說明

圖1是本實用新型實施例的浮法玻璃生產可調式錫槽入口結構的示意圖。

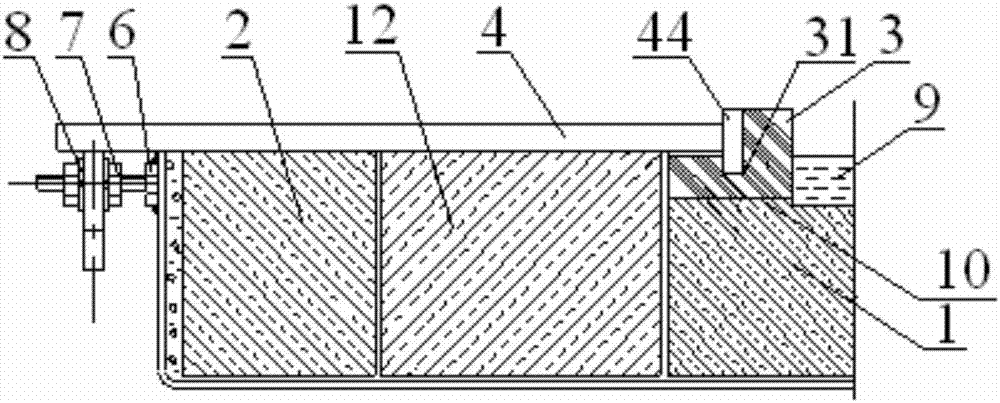

圖2是圖1中沿A-A的剖視示意圖。

圖3是本實用新型實施例的浮法玻璃生產可調式錫槽入口結構的連接推桿的結構示意圖。

圖中：

1、槽底磚 10、凸臺 2、槽壁磚

3、定邊磚 31、嵌接凹槽 4、連接推桿

41、連接板 42、螺栓孔 43、推拉手柄

44、嵌接插銷 5、唇磚 6、固定螺栓

7、螺母 8、彈簧墊片 9、錫液

11、第一邊墻磚 12、第二邊墻磚

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步詳細說明。這些實施方式僅用于說明本實用新型，而并非對本實用新型的限制。

在本實用新型的描述中，需要說明的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

此外，在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

如圖1至圖3所示，本實用新型的浮法玻璃生產可調式錫槽入口結構的一種實施例。

如圖1所示，本實施例的浮法玻璃生產可調式錫槽入口結構包括錫槽主體，錫槽主體具有用于接收流槽內的玻璃液的入口槽段，入口槽段包括槽底磚1，在槽底磚1的兩側均設有槽壁磚2、定邊磚3和連接推桿4。其中，定邊磚3與槽壁磚2平行設置，并且，定邊磚3位于槽底磚1的上方，即定邊磚3設于槽壁磚2的內側，位于槽底磚1的兩側的兩個定邊磚3用于限制玻璃液的流動。兩個定邊磚3靠近流槽的一端之間設有唇磚5，唇磚5的一端與流槽安裝在同一水平，唇磚5的另一端則伸入錫槽中，用于將流槽中的玻璃液引入錫槽中。連接推桿4的一端可沿垂直于槽壁磚2的方向來回移動地設于槽壁磚2上，連接推桿4的移動方向如圖1中箭頭a所示，連接推桿4的另一端與定邊磚3連接。本文中的“內側”是指朝向錫槽主體的錫液盛放空間的一側。

由此，本實施例的浮法玻璃生產可調式錫槽入口結構，通過連接推桿4沿垂直于槽壁磚2的方向的來回移動，可帶動定邊磚3沿垂直于槽壁磚2的方向相對槽壁磚2發生平移，從而可調節定邊磚3靠近流槽的一端與唇磚5之間的間隙尺寸，避免定邊磚3與唇磚5之間的間隙尺寸過大，減少玻璃邊晶現象。

進一步，在本實施例中，連接推桿4通過可調節螺栓可沿垂直于槽壁磚2的方向來回移動地設于槽壁磚2上，以便于調節連接推桿4在槽壁磚2上的相對位置，從而方便調節定邊磚3與唇磚5之間的間隙尺寸。

優選地，本實施例中，如圖2和圖3所示，在槽壁磚2的外側壁上設有固定螺栓6，在連接推桿4靠近槽壁磚2的一端設有連接板41，連接板41上開設有與固定螺栓6相配合的螺栓孔42，連接板41通過螺栓孔42穿設在固定螺栓6上，連接板41與固定螺栓6之間通過螺母7緊固連接。由此，在需要調節定邊磚3與唇磚5之間的間隙尺寸時，可擰松螺母7，通過推拉連接板41調節連接板41在固定螺栓6上的位置，從而調節連接推桿4在槽壁磚2上的相對位置，實現定邊磚3與唇磚5之間的間隙尺寸的調節；當調節到位后，則可擰緊螺母7，將連接板41固定在固定螺栓6上，從而使連接桿4和定邊磚3的位置固定。本實施例在固定螺栓6上連接板41的兩側分別設有一個螺母7，通過雙螺母實現連接板41與固定螺栓6的相對固定。優選地，在螺母7與連接板41之間設有彈簧墊片8。

本實施例中的固定螺栓6垂直焊接在槽壁磚2的外側壁上，固定螺栓6除了用于連接連接板41外，還對連接板41的移動起導向作用，可保證連接板41帶動連接推桿4及定邊磚3沿垂直于槽壁磚2的方向來回移動。優選地，可以在槽壁磚2的外側壁上沿與槽壁磚2相平行的方向間隔地設置兩個固定螺栓6，以進一步保證導向性和連接穩固性。此時，在連接板41上相應地開設有兩個螺栓孔42，兩個螺栓孔42分別于兩個固定螺栓6配合連接。

進一步，在本實施例中，如圖3所示，在連接推桿4靠近槽壁磚2的一端設有推拉手柄43，以方便人工操作時握住推拉手柄43對連接推桿4進行推拉。本實施例中的推拉手柄43設置在連接板41沿與槽壁磚2相平行的方向的兩側，以便于操作。優選地，推拉手柄43呈圓柱形。

進一步，在本實施例中，連接推桿4與定邊磚3相嵌接，以通過連接推桿4有效帶動并控制定邊磚3的移動。

優選地，本實施例中，如圖2所示，在定邊磚3的頂面上開設有嵌接凹槽31，在連接推桿4靠近定邊磚3的一端設有嵌接插銷44，嵌接插銷44嵌設于所訴嵌接凹槽31內。由此使得連接推桿4與定邊磚3之間具有較大的接觸面積，有利于連接推桿4帶動定邊磚3穩定移動，且具有省力的效果。

進一步，在本實施例中，如圖2所示，槽底磚1的上表面延伸出與定邊磚3相接觸的凸臺10，該凸臺10一方面可以對定邊磚3的來回移動起導向作用，另一方面可以避免定邊磚3由于浸沒在錫槽主體內的錫液9中而受到較大的浮力，從而減小對定邊磚3移動的阻力，即減小了對連接推桿4的阻力作用。

進一步，在本實施例中，如圖1所示，在槽壁磚2與槽底磚1之間設有第一邊墻磚11，第一邊墻磚11位于定邊磚3遠離流槽的一側，第一邊墻磚11具有與槽壁磚2成傾斜角度的內側壁，該內側壁連接定邊磚3與槽壁磚2。本實施例中，由第一邊墻磚11的內側壁和槽壁磚2的內側壁共同構成錫槽主體與錫液9相接觸的內側壁。通過第一邊墻磚11相對槽壁磚2傾斜的內側壁連接定邊磚3與槽壁磚2，可以消除錫槽主體的錫液盛放空間在定邊磚3與槽壁磚2之間的三角區域，形成斜面過渡，使玻璃液流過定邊磚3后能夠鋪開到位于邊部的錫液面上，從而改善邊部錫液的溫度，使中部與邊部的錫液溫度分布均勻，防止錫液產生對流，因此能夠避免造成玻璃邊晶、保證玻璃帶的成形效果。

進一步，在本實施例中，如圖1所示，在槽壁磚2與槽底磚1之間設有第二邊墻磚12，第二邊墻磚12位于第一邊墻磚11靠近定邊磚3的一側，且第二邊墻磚12位于槽壁磚2與定邊磚3之間，即定邊磚3設置在第二邊墻磚,1的內側。第二邊墻磚12和第一邊墻磚11共同對定邊磚3起到限位作用。

進一步，在本實施例中，槽底磚1兩側的定邊磚3沿玻璃液的流動方向呈開口逐漸變大的八字形設置，相應地，錫槽主體入口槽段槽底磚1兩側的槽壁磚2也沿玻璃液的流動方向呈開口逐漸變大的八字形設置。

綜上所述，本實施例的浮法玻璃生產可調式錫槽入口結構，通過連接推桿4沿垂直于槽壁磚2的方向的來回移動，可帶動定邊磚3沿垂直于槽壁磚2的方向相對槽壁磚2發生平移，從而可調節定邊磚3靠近流槽的一端與唇磚5之間的間隙尺寸，避免定邊磚3與唇磚5之間的間隙尺寸過大，減少玻璃邊晶現象。具有結構簡單可靠、設計成本低、可行性高的優勢。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和替換，這些改進和替換也應視為本實用新型的保護范圍。
