本技術屬于玻璃瓶生產，特別涉及一種退火裝置。

背景技術：

1、玻璃瓶的制備過程為：多個制瓶機通過同一輸送帶輸出，轉向后至退火窯進行退火，最后進行包裝。其中，輸送帶通常與退火窯垂直，則需要推瓶機將輸送帶上的玻璃瓶推至退火窯。

2、在實際生產過程中，在退火窯的兩端各設置一條輸送帶（共兩條）進行進料，如申請?zhí)枮閏n201520466887.3的專利公開了一種玻璃制品生產線，它包括燃燒爐、玻璃熔爐、一組壓機供料機、一組玻璃壓機、一組a轉運輸送帶、一組用于玻璃制品退火爐的推瓶機構、一組玻璃制品退火爐、b?轉運輸送帶、自動燈檢機、自動裝盒機和包裝機，燃燒爐為玻璃熔爐提供熱能，玻璃壓機的進料口通過壓機供料機與玻璃熔爐的出料口相通，a轉運輸送帶的進料端位于玻璃壓機的出瓶機械手的一側，用于玻璃制品退火爐的推瓶機構位于a轉運輸送帶的出料端的一側，玻璃制品退火爐的玻璃制品進料端位于a轉運輸送帶的出料端的另一側，b轉運輸送帶的進料端位于玻璃制品退火爐的玻璃制品出料端處，自動燈檢機輸送帶的進料端位于b轉運輸送帶的出料端處，自動裝盒機的進瓶端位于自動燈檢機輸送帶的出料端處，包裝機的進料端位于自動裝盒機的出料端處。

3、如申請?zhí)枮閏n202321489907.x的專利公開了一種扁形酒瓶推瓶系統，用于將扁形酒瓶從傳送帶推入烤花爐，包括：推瓶機，所述推瓶機的推瓶方向與所述烤花爐的入口方向相匹配，所述推瓶機設置在所述傳送帶遠離所述烤花爐的一側；通道，所述通道設置在所述傳送帶遠離所述烤花爐的一端，所述通道的寬度與所述扁形酒瓶的寬度相匹配；擋瓶機構，所述擋瓶機構設置在所述通道上；控制器，所述控制器電連接所述傳送帶、所述推瓶機和所述擋瓶機構。

4、推瓶機的結構可以參見如下專利：

5、如申請?zhí)枮閏n201520466916.6的專利公開了一種帶有推瓶機構的玻璃制品退火爐，包括玻璃制品退火爐和輸送帶，輸送帶的輸送末端位于玻璃制品退火爐的進料端處，它還有推瓶機構，推瓶機構包括底座、a電動滑臺、a基板、b電動滑臺、b基板、減速器、一對凸輪、推桿架、推桿和推桿架轉軸，a電動滑臺的軌道固定安裝在底座上，a基板安裝在?a電動滑臺的滑座上，b電動滑臺的軌道固定安裝在a?基板上，b基板安裝在?b電動滑臺的滑座上，減速器的殼體固定安裝在?b基板上，一對凸輪分別通過傳動軸與減速器的動力輸出端傳動相連，推桿架轉軸固定安裝在b基板上，推桿架上設有一對轉軸通過孔，推桿架上的一對轉軸通過孔分別通過軸承活動裝配在推桿架轉軸上，推桿固定安裝在推桿架上，且推桿與輸送帶的輸送末端平行。

6、如申請?zhí)枮閏n201821621679.6的專利公開了一種推瓶機，包括機架；推瓶機構，其設置在所述機架上，包括推瓶桿、推瓶板和水平移動桿，所述水平移動桿沿所述機架寬度方向水平設置在所述機架上，其可沿所述機架的長度方向移動，所述推瓶桿沿所述機架長度方向水平設置，其一端與所述水平移動桿轉動連接，另一端向外延伸至所述機架外并與所述推瓶板垂直固定連接；傳動機構，其包括轉軸和兩根連桿，所述轉軸沿所述機架的寬度方向可轉動的設置在所述推瓶桿下方,且其兩端分別設有一凸輪，所述凸輪包括圓形部和突出部，所述圓形部同軸套設在所述推瓶桿上，所述突出部的外側上沿所述機架的寬度方向設置有連接軸，所述連桿一端與其同側的所述水平移動桿的端部轉動連接，另一端與其同側的所述連接軸轉動連接。

7、如申請?zhí)枮閏n202220876782.5的專利公開了一種電控智能化玻璃瓶生產用推瓶裝置，包括推架、底座和固定桿，所述底座的下端表面均開設有凹槽，所述凹槽的上端設置有調節塊，所述凹槽的側面均開設有第二連接孔，所述調節塊的表面均開設有第二調節孔，所述第二連接孔的一側均設置有第二螺栓，所述固定桿的前側開設有調節槽，所述調節槽的前側設置有調節桿，所述調節桿的前側固定安裝有安裝架；所述調節塊與凹槽為嵌入安裝，且第二連接孔與第二調節孔的開設口徑相同，并且第二螺栓與第二連接孔與第二調節孔為螺紋設置，所述調節桿的外徑與調節槽的內徑大小相契合。

8、兩條輸送帶位于同一直線上，其內端相鄰設置。兩條輸送帶之間具有間隙（很難避免，輸送帶繞于驅動軸上，端部為弧形），之間可設置滑面進行過渡?，F(xiàn)有的退瓶機通常僅將玻璃瓶沿退火窯推動，可能導致兩條輸送帶輸入的玻璃瓶之間具有間隙。若輸送帶將內端的玻璃瓶送至滑面（垂直于退火窯輸送），內端的玻璃瓶有可能在退火窯所在的方向滑動，導致玻璃瓶排列不整齊，甚至傾倒。

技術實現思路

1、為了解決前述問題，本實用新型實施例提供了一種退火裝置，推瓶機能在推動玻璃瓶前后移動的同時，推動玻璃瓶朝向退火爐的中線移動。所述技術方案如下：

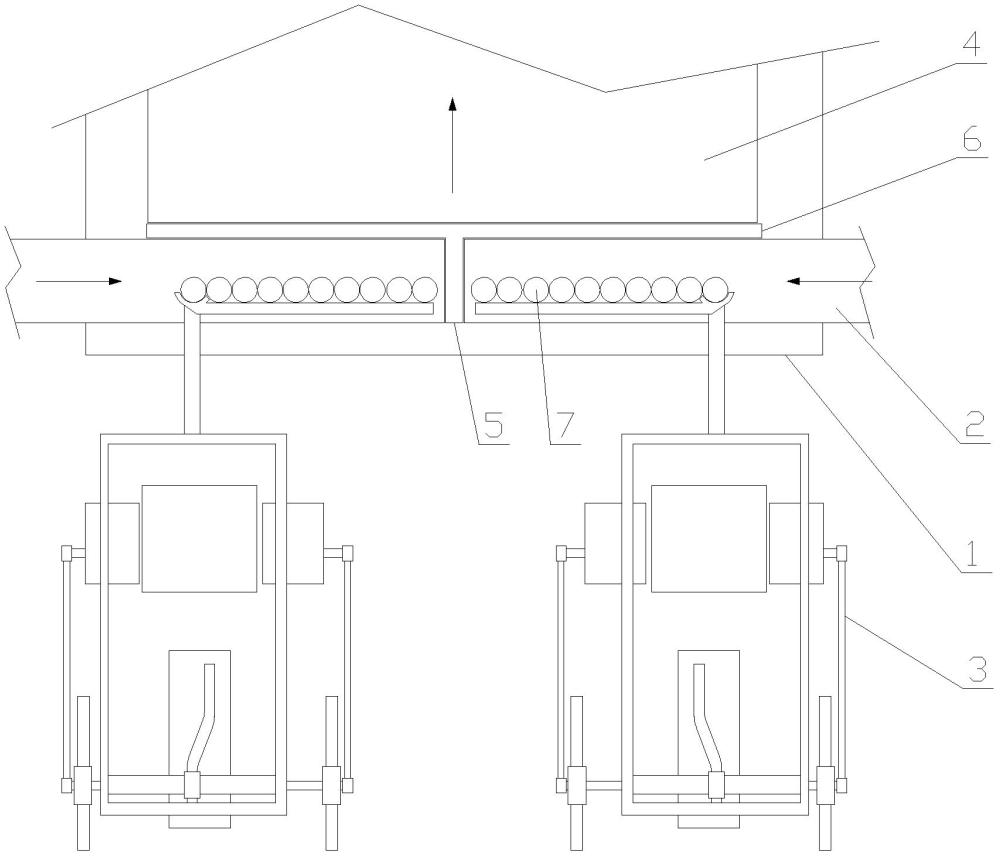

2、本實用新型實施例提供了一種退火裝置，該裝置包括退火爐1、兩條進料輸送帶2和兩個推瓶機3，所述退火爐1沿前后向設置且其內設有退火輸送帶4，所述進料輸送帶2沿左右向設置；兩條進料輸送帶2分別從退火爐1前端的左右兩側進入退火爐1，其內端之間設有第一滑面5；所述退火輸送帶4與兩條進料輸送帶2之間設有第二滑面6；兩個推瓶機3左右并排設置，其分別位于兩條進料輸送帶2的前方；所述推瓶機3包括底座10、底座10后部左右并排設置且同步驅動的兩個凸輪11、底座10前部的滑動結構、置于兩個凸輪11上的推架12和推架12后端且沿左右向設置的推板13；所述推板13位于進料輸送帶2前部的相鄰上方，所述滑動結構能在底座10上前后運動，所述推架12的前端轉動設于滑動結構上使其能在前后運動的同時上下擺動；所述推瓶機3還包括底座10上且位于推架12下方的平移引導板14和推架12上的平移引導結構15，所述推架12能在向后運動的同時在滑動結構與凸輪11上向內平移，所述平移引導板14上沿前后向設有引導槽16；所述引導槽16沿前后向設置，其中部向內彎折；所述平移引導結構15的下部滑動設于引導槽16中，其上部鉸接在推架12上；所述推板13的外端設有與玻璃瓶7配合的弧形板17；兩塊推板13的內端分別位于第一滑面5左右兩側的相鄰?fù)鈧?cè)，其內端能左右向平移至第一滑面5的中線的相鄰?fù)鈧?cè)。

3、其中，本實用新型實施例中的兩條進料輸送帶2以退火爐1的中線左右對稱設置，兩個推瓶機3以退火爐1的中線左右對稱設置。

4、其中，本實用新型實施例中的所述平移引導結構15位于引導槽16的前部時，所述凸輪11沿前后向設置且其大頭端位于后端；所述推架12的側邊位于凸輪11的外側，其水平設置，其前端位于底座10的前部；此時推板13位于玻璃瓶7的前方；所述平移引導結構15位于引導槽16的中部時，所述凸輪11豎向設置且其大頭端位于上端，所述推架12向后運動，所述平移引導結構15帶動推架12向內滑動；所述平移引導結構15位于引導槽16的后部時，所述玻璃瓶7向后越過第二滑面6，此時，內端的玻璃瓶7位于第一滑面5上且其位于第一滑面5的中線的相鄰?fù)鈧?cè)。

5、具體地，本實用新型實施例中的進料輸送帶2和退火輸送帶4平齊；兩條進料輸送帶2的內端相鄰設置且其內端分別位于退火爐1的中線的左右兩側，所述第一滑面5與進料輸送帶2平齊，所述退火輸送帶4位于進料輸送帶2的相鄰后方，所述第二滑面6與退火輸送帶4和進料輸送帶2均平齊；所述第一滑面5和第二滑面6均光滑，所述第二滑面6為沿左右向設置的矩形板，所述第一滑面5為前后向設置的矩形板。

6、進一步地，本實用新型實施例中的第一滑面5和第二滑面6為一體結構，所述第一滑面5的后端固定在第二滑面6的前側中部。

7、其中，本實用新型實施例中的滑動結構包括底座10前部且左右并排設置的兩條滑軌20、左右并排設置的兩個滑座21、左右并排設置的兩條連桿23、兩個滑座21之間且沿左右向設置的轉軸24、推架12前部且左右并排設置的兩個滑套25、兩個滑套25之間且套設在轉軸24上的套管26和套管26中部同軸設置的軸套22，所述滑軌20沿前后向設置，兩個滑座21分別滑動設于兩條滑軌20上且其分別位于兩個凸輪11的正后方，所述凸輪11與對應側的滑座21之間鉸接有一根連桿23，所述凸輪11的轉動能讓滑座21前后運動；所述滑套25套設在轉軸24上且其能沿轉軸24左右滑動和繞轉軸24轉動，所述套管26的左右兩端分別固定在兩個滑套25的內側，其與轉軸24同軸設置；所述軸套22轉動設于套管26上，所述平移引導結構15的上端固定在軸套22的下側。

8、具體地，本實用新型實施例中的推架12包括沿前后向設置的矩形框架及其后側且沿前后向設置的推桿，所述推板13固定在推桿的后端，兩個滑套25分別設于矩形框架左右框邊的下側前端，所述平移引導板14位于矩形框架的正下方且其沿前后向水平設置；所述矩形框架的左右框邊分別滑動置于兩個凸輪11的上側；所述連桿23沿前后向設置，其前端通過前球頭與滑座21鉸接，其后端通過后球頭與對應側凸輪11的小頭端鉸接；所述平移引導結構15包括豎向設置的豎桿及其下端同軸設置的軸承，所述豎桿的上端與軸套22的下側固定連接；所述軸承與引導槽16配合，其滑動設于引導槽16中，其能沿引導槽16運動。

9、具體地，本實用新型實施例中的引導槽16由前至后依次為前直線段、彎折段和后直線段，所述前直線段和后直線段均沿前后向設置，所述彎折段相對于前直線段向內彎折，所述前直線段與彎折段之間和彎折段與后直線段之間均通過曲線進行過渡；所述平移引導結構15位于前直線段時，所述矩形框架的左右框邊位于對應側凸輪11的外側；所述平移引導結構15位于后直線段時，所述矩形框架的左右框邊位于對應側凸輪11的內側。

10、具體地，本實用新型實施例中的推桿的后端與推板13的外端前側固定連接，所述弧形板17位于推桿的正后方。

11、本實用新型實施例提供的技術方案帶來的有益效果是：本實用新型實施例提供了一種退火裝置，推瓶機能在推動玻璃瓶前后移動的同時，推動玻璃瓶朝向退火爐的中線移動，保證兩條進料輸送帶輸出的玻璃瓶盡量靠近且保持整齊的狀態。
