本技術涉及玻璃加工，具體是一種條狀玻璃半成品加工設備。

背景技術：

1、馬賽克玻璃又叫作玻璃錦磚或玻璃紙皮磚，它是一種小規格的彩色飾面玻璃，在后續的使用過程中，需要對整塊的玻璃進行掰片，適應裝修過程中不同形狀的使用需要，保證裝修的完成。

2、馬賽克玻璃加工時，需要通過馬賽克切割機對整塊玻璃進行切割，之后將玻璃沿縱向切割線分成若干個條狀玻璃，然后將條狀玻璃沿橫向切割線掰成若干個小尺寸玻璃片，其中，將條狀玻璃掰成若干個小尺寸玻璃片是通過馬賽克玻璃掰粒機進行，馬賽克玻璃掰粒機又稱為馬賽克滾壓式分粒機，是通過在輸送帶上方設置壓輥來對輸送的條狀玻璃進行擠壓，使條狀玻璃沿橫向切割線自動斷裂，以此達到高效分粒效果；

3、而在實際生產過程中，馬賽克玻璃根據需求其橫向切割線的角度各不相同，有與縱向切割線呈垂直的，也有與縱向切割線呈傾斜分布的，壓輥需要與橫向切割線呈平行狀態，而現有馬賽克玻璃掰粒機上壓輥與輸送帶的角度大都呈固定設置，無法適應不同角度的橫向切割線，基于此，提供一種條狀玻璃半成品加工設備。

技術實現思路

1、本實用新型的目的在于：為了解決上述背景中的問題，提供一種條狀玻璃半成品加工設備。

2、為實現上述目的，本實用新型提供如下技術方案：一種條狀玻璃半成品加工設備，包括由支架主體、輸送輥、輸送帶組成的輸送組件，所述輸送輥通過軸承基座安裝于支架主體頂部，所述輸送帶套接于輸送輥外側，所述支架主體的頂部設置有延伸至輸送帶內側與上方的滾壓式分粒組件，所述滾壓式分粒組件包括輥壓單元、調節單元、鎖止單元；

3、所述輥壓單元用于對輸送帶上輸送的長條玻璃進行輥壓、分粒操作；

4、所述調節單元用于實現輥壓單元與輸送帶的角度調節，用于匹配長條玻璃上的不同傾斜角度的橫向切割線；

5、所述鎖止單元用于實現輥壓單元的角度固定與解鎖操作。

6、作為本實用新型再進一步的方案：所述輥壓單元包括矩形座、固定頂板、調節座、可調式軸承基座、壓輥；

7、所述矩形座固定于支架主體頂部，所述固定頂板固定于矩形座頂部，且所述矩形座、固定頂板分布于輸送帶內側并凸出輸送帶兩側；

8、所述調節座分布于固定頂板的頂部且位于輸送帶兩側，所述可調式軸承基座固定安裝于調節座底部，所述壓輥分布于輸送帶上方且壓輥的兩側通過轉軸轉動連接于可調式軸承基座，通過壓輥用于對輸送帶頂部的長條玻璃進行輥壓、分粒操作。

9、作為本實用新型再進一步的方案：所述調節單元包括弧形軌槽、連接柱、連接臂、中心轉軸；

10、所述弧形軌槽對稱開設于固定頂板頂部且貫穿至固定頂板底部，所述連接柱固定于調節座底端且滑動連接于弧形軌槽內側，所述連接柱底端貫穿至固定頂板下方與連接臂固定連接；

11、所述連接臂穿過矩形座內腔兩側且與中心轉軸固定連接，所述中心轉軸轉動連接于矩形座內側；

12、調節座通過連接柱沿著弧形軌槽的軌跡轉動，用于實現壓輥與輸送帶的分布角度調節。

13、作為本實用新型再進一步的方案：所述鎖止單元包括齒環、弧形鎖齒、支撐彈片、連接桿、頂部矩形；

14、所述齒環通過連接臂固定于中心轉軸外側且分布于連接臂下方，所述弧形鎖齒對稱分布于齒環兩端且與齒環相嚙合，用于實現對齒環的轉動鎖止；

15、所述支撐彈片固定于弧形鎖齒底端且與矩形座內腔底部貼合，用于為弧形鎖齒的高度提供支撐力；

16、所述連接桿固定于弧形鎖齒頂部且貫穿至矩形座頂部上方，所述頂部矩形固定于連接桿頂部，通過給予頂部矩形向下擠壓力使弧形鎖齒下移與齒環錯位，實現對齒環的解鎖操作。

17、作為本實用新型再進一步的方案：所述壓輥的橫向寬度大于輸送帶的橫向寬度。

18、作為本實用新型再進一步的方案：單個所述弧形鎖齒的底部均勻分布有多個支撐彈片，多個所述支撐彈片的整體彈力大于弧形鎖齒、連接桿、頂部矩形的整體重量。

19、與現有技術相比，本實用新型的有益效果是：

20、通過設置調節單元與鎖止單元可實現壓輥與輸送帶的角度調節，繼而能夠適應玻璃條上不同傾斜角度的橫向切割線，有效提高裝置通用性，且整體操作簡單、便捷。

技術特征：

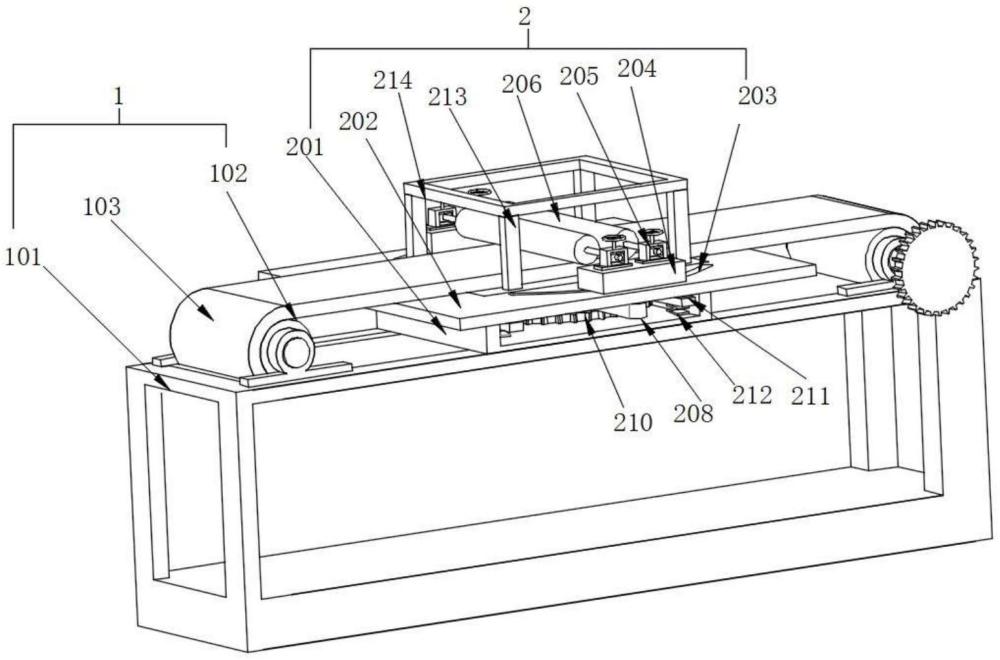

1.一種條狀玻璃半成品加工設備，包括由支架主體（101）、輸送輥（102）、輸送帶（103）組成的輸送組件（1），所述輸送輥（102）通過軸承基座安裝于支架主體（101）頂部，所述輸送帶（103）套接于輸送輥（102）外側，其特征在于，所述支架主體（101）的頂部設置有延伸至輸送帶（103）內側與上方的滾壓式分粒組件（2），所述滾壓式分粒組件（2）包括輥壓單元、調節單元、鎖止單元；

2.根據權利要求1所述的一種條狀玻璃半成品加工設備，其特征在于，所述輥壓單元包括矩形座（201）、固定頂板（202）、調節座（204）、可調式軸承基座（205）、壓輥（206）；

3.根據權利要求2所述的一種條狀玻璃半成品加工設備，其特征在于，所述調節單元包括弧形軌槽（203）、連接柱（207）、連接臂（208）、中心轉軸（209）；

4.根據權利要求3所述的一種條狀玻璃半成品加工設備，其特征在于，所述鎖止單元包括齒環（210）、弧形鎖齒（211）、支撐彈片（212）、連接桿（213）、頂部矩形（214）；

5.根據權利要求2所述的一種條狀玻璃半成品加工設備，其特征在于，所述壓輥（206）的橫向寬度大于輸送帶（103）的橫向寬度。

6.根據權利要求4所述的一種條狀玻璃半成品加工設備，其特征在于，單個所述弧形鎖齒（211）的底部均勻分布有多個支撐彈片（212），多個所述支撐彈片（212）的整體彈力大于弧形鎖齒（211）、連接桿（213）、頂部矩形（214）的整體重量。

技術總結
本技術公開了一種條狀玻璃半成品加工設備，涉及玻璃加工技術領域，包括由支架主體、輸送輥、輸送帶組成的輸送組件、滾壓式分粒組件，所述滾壓式分粒組件包括輥壓單元、調節單元、鎖止單元；所述輥壓單元用于對輸送帶上輸送的長條玻璃進行輥壓、分粒操作；所述調節單元用于實現輥壓單元與輸送帶的角度調節，用于匹配長條玻璃上的不同傾斜角度的橫向切割線；所述鎖止單元用于實現輥壓單元的角度固定與解鎖操作。本技術通過設置調節單元與鎖止單元可實現壓輥與輸送帶的角度調節，繼而能夠適應玻璃條上不同傾斜角度的橫向切割線，有效提高裝置通用性，且整體操作簡單、便捷。
