本技術涉及玻璃纖維切割設備，具體而言，涉及一種切割裝置。

背景技術：

1、玻璃纖維是一種無機非金屬材料，因為其具有良好的絕緣、耐熱性強、抗腐蝕性好以及機械強度高等特性被廣泛的應用在眾多領域當中，玻璃纖維在加工過程中需要對原絲進行切斷，然后才能進行下一步的工序。

2、現有技術中的切割裝置都是通過刀片高速轉動對原絲進行切割，長時間的加工會導致刀片造成磨損，需要對其進行定時更換，這就增加了加工成本，進而使得對玻璃纖維進行切割的方式成本較高。

技術實現思路

1、本實用新型的主要目的在于提供一種切割裝置，以解決現有技術中的對玻璃纖維進行切割的方式成本較高的問題。

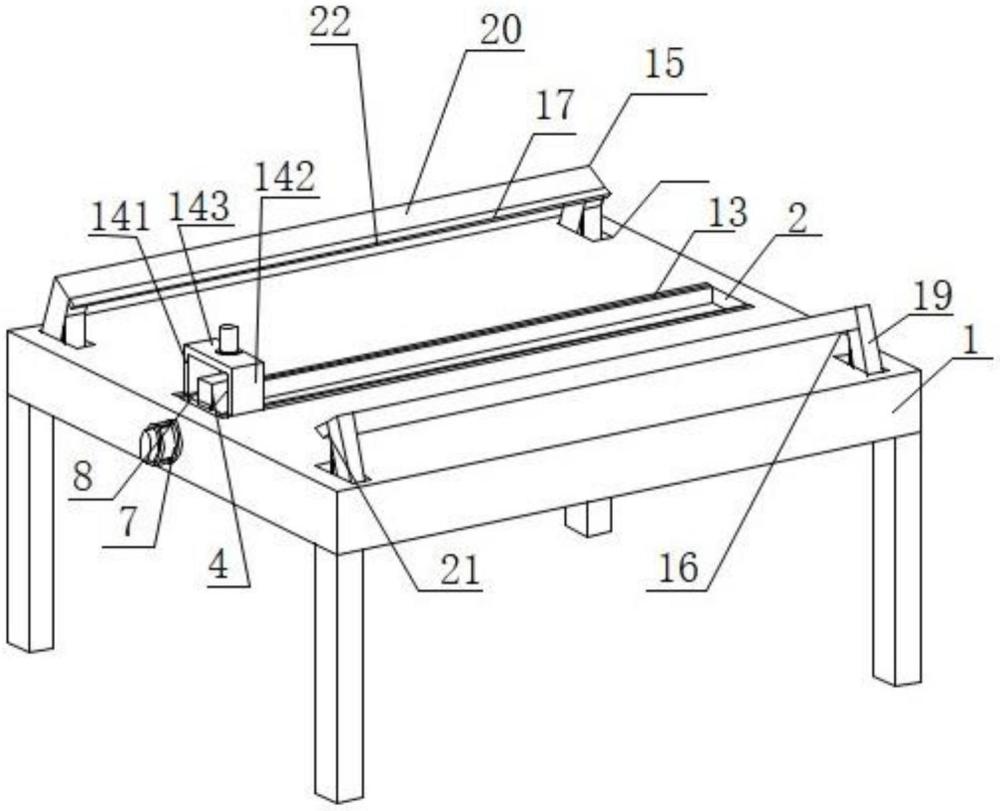

2、為了實現上述目的，根據本實用新型的一個方面，提供了一種切割裝置，包括：加工臺，加工臺上設置有第一滑槽，加工臺用于放置待切割件；刀具組件，包括刀座和安裝在刀座上的切割刀，刀具組件沿第一滑槽的延伸方向可移動地設置，切割刀的至少部分位于第一滑槽的一側并與第一滑槽相對設置，切割刀的位置可調節地設置，以具有用于與待切割件接觸的切割位置和避讓待切割件的避讓位置；第一驅動組件，第一驅動組件與刀具組件驅動連接，以驅動刀具組件沿第一滑槽移動，以實現刀具組件對待切割件的實現沿第一滑槽的延伸方向的切割。

3、進一步地，刀具組件還包括：切割座，刀座可轉動地安裝在切割座上，第一驅動組件與切割座驅動連接，以驅動切割座沿第一滑槽的延伸方向移動。

4、進一步地，第一驅動組件還包括：驅動電機，驅動電機安裝在加工臺上；傳動螺桿，傳動螺桿沿第一滑槽延伸，切割座上設置有與傳動螺桿螺紋連接的螺紋孔，驅動電機的輸出軸與傳動螺桿連接，以通過驅動傳動螺桿轉動，驅動切割座沿第一滑槽的延伸方向移動。

5、進一步地，切割裝置還包括：第二驅動組件，第二驅動組件與刀座驅動連接，以通過驅動刀座運動帶動切割刀運動至切割位置或避讓位置。

6、進一步地，第二驅動組件包括第一伸縮桿，第一伸縮桿的一端與刀座鉸接，以驅動刀座運動并在刀座的帶動下沿第一滑槽移動。

7、進一步地，加工臺上設置有第二滑槽，切割裝置還包括：移動框，移動框沿第二滑槽的延伸方向可滑動地安裝在第二滑槽內，第一伸縮桿安裝在移動框上。

8、進一步地，移動框包括相對設置的第一板體、第二板體以及位于第一板體和第二板體之間的第三板體，第二滑槽為兩個，兩個第二滑槽分別位于第一滑槽的相對兩側，第三板體位于加工臺的一側，第一板體的遠離第三板體的一側可滑動地安裝在一個第二滑槽內，第二板體的遠離第三板體的一側可滑動地安裝在另一個第二滑槽內；其中，第一伸縮桿安裝在第三板體上。

9、進一步地，刀座為三角形結構，切割刀設置在三角形結構的一個表面上，第一伸縮桿與三角形結構的一個棱角鉸接，棱角位于三角形結構的用于安裝切割刀的表面的一端。

10、進一步地，切割裝置還包括：壓緊組件，壓緊組件的至少部分相對于加工臺位置可調節地設置，以壓緊位于加工臺上的待切割件或釋放位于加工臺上的待切割件。

11、進一步地，壓緊組件包括：支撐架，支撐架位置可調節地安裝在加工臺上；壓緊板，壓緊板安裝在支撐架上，以在支撐架的帶動下壓緊或釋放待切割件；第三驅動組件，第三驅動組件與支撐架驅動連接，以驅動支撐架運動。

12、進一步地，支撐架包括兩個聯動桿和位于兩個聯動桿之間的支撐桿，壓緊板安裝在支撐桿上；第三驅動組件包括兩個第二伸縮桿，兩個第二伸縮桿分別與兩個聯動桿驅動連接，以驅動各個聯動桿同步運動；和/或壓緊組件還包括緩沖墊，緩沖墊安裝在壓緊板上，以使壓緊板通過緩沖墊與待切割件接觸。

13、應用本實用新型的技術方案，本實用新型的切割裝置，包括：加工臺，加工臺上設置有第一滑槽，加工臺用于放置待切割件；刀具組件，包括刀座和安裝在刀座上的切割刀，刀具組件沿第一滑槽的延伸方向可移動地設置，切割刀的至少部分位于第一滑槽的一側并與第一滑槽相對設置，切割刀的位置可調節地設置，以具有用于與待切割件接觸的切割位置和避讓待切割件的避讓位置；第一驅動組件，第一驅動組件與刀具組件驅動連接，以驅動刀具組件沿第一滑槽移動，以實現刀具組件對待切割件的實現沿第一滑槽的延伸方向的切割。這樣，本實用新型的切割裝置通過設置結構緊湊的加工臺、第一滑槽、刀具組件和第一驅動組件來實現對于玻璃纖維原絲的切割，這種滑動切割的方式可以有效地降低切割刀所受到的磨損，提高了切割裝置的效率，不需要頻繁更換切割刀，進而降低了切割刀的使用成本，有效的解決了現有技術通過刀片高速轉動對原絲進行切割，長時間的加工會導致刀片造成磨損，增加了加工成本的問題。

技術特征：

1.一種切割裝置，其特征在于，包括：

2.根據權利要求1所述的切割裝置，其特征在于，所述刀具組件(4)還包括：

3.根據權利要求2所述的切割裝置，其特征在于，所述第一驅動組件(7)還包括：

4.根據權利要求1所述的切割裝置，其特征在于，所述切割裝置還包括：

5.根據權利要求4所述的切割裝置，其特征在于，所述第二驅動組件(11)包括第一伸縮桿(12)，所述第一伸縮桿(12)的一端與所述刀座(5)鉸接，以驅動所述刀座(5)運動并在所述刀座(5)的帶動下沿所述第一滑槽(2)移動。

6.根據權利要求5所述的切割裝置，其特征在于，所述加工臺(1)上設置有第二滑槽(13)，所述切割裝置還包括：

7.根據權利要求6所述的切割裝置，其特征在于，所述移動框(14)包括相對設置的第一板體(141)、第二板體(142)以及位于所述第一板體(141)和所述第二板體(142)之間的第三板體(143)，所述第二滑槽(13)為兩個，兩個所述第二滑槽(13)分別位于所述第一滑槽(2)的相對兩側，所述第三板體(143)位于所述加工臺(1)的一側，所述第一板體(141)的遠離所述第三板體(143)的一側可滑動地安裝在一個所述第二滑槽(13)內，所述第二板體(142)的遠離所述第三板體(143)的一側可滑動地安裝在另一個所述第二滑槽(13)內；其中，所述第一伸縮桿(12)安裝在所述第三板體(143)上。

8.根據權利要求5所述的切割裝置，其特征在于，所述刀座(5)為三角形結構，所述切割刀(6)設置在所述三角形結構的一個表面上，所述第一伸縮桿(12)與所述三角形結構的一個棱角鉸接，所述棱角位于所述三角形結構的用于安裝所述切割刀(6)的表面的一端。

9.根據權利要求1至8中任一項所述的切割裝置，其特征在于，所述切割裝置還包括：

10.根據權利要求9所述的切割裝置，其特征在于，所述壓緊組件(15)包括：

11.根據權利要求10所述的切割裝置，其特征在于，

技術總結
本技術提供了一種切割裝置，包括：加工臺，加工臺上設置有第一滑槽，加工臺用于放置待切割件；刀具組件，包括刀座和安裝在刀座上的切割刀，刀具組件沿第一滑槽的延伸方向可移動地設置，切割刀的至少部分位于第一滑槽的一側并與第一滑槽相對設置，切割刀的位置可調節地設置，以具有用于與待切割件接觸的切割位置和避讓待切割件的避讓位置；第一驅動組件，第一驅動組件與刀具組件驅動連接，以驅動刀具組件沿第一滑槽移動，以實現刀具組件對待切割件的實現沿第一滑槽的延伸方向的切割，解決了現有技術中的切割裝置通過刀片高速轉動對原絲進行切割，長時間的加工會導致刀片造成磨損，增加了加工成本的問題。

技術研發人員：許曉濤,儲培根,林峰,朱琴峰,朱曉偉
受保護的技術使用者：巨石集團有限公司
技術研發日：20240709
技術公布日：2025/4/28
