本技術涉及切割裝置，尤其涉及一種玻璃條自動切割裝置。

背景技術：

1、玻璃的使用已經越來越普及，目前，生產出來的玻璃原料大多為整塊，在對玻璃制品的加工過程中，需要將玻璃切割成所需要的尺寸。

2、在對玻璃進行切割成條時，由于切割后的玻璃會產生很多碎屑，切割后的玻璃條需要轉移到別的地方進行再加工，工人在進行搬運時，由于碎屑較小且尖銳，極易劃傷皮膚，因此，本申請提出一種玻璃條自動切割裝置。

技術實現思路

1、本實用新型的目的是針對背景技術中存在切割后的玻璃碎屑容易劃傷皮膚的問題，提出一種玻璃條自動切割裝置。

2、本實用新型的技術方案：一種玻璃條自動切割裝置，包括工作臺，所述工作臺上開設有放置槽，還包括：

3、電機，所述電機固定安裝在工作臺的一側，所述電機的輸出軸固定安裝有往復絲桿，所述工作臺上滑動安裝有滑塊，所述滑塊與往復絲桿螺紋連接，所述滑塊上固定安裝有支撐柱，所述支撐柱上固定安裝有第一氣缸，所述支撐柱的一側滑動安裝有滑板，所述第一氣缸的活塞桿與滑板固定連接，所述滑板的底部固定安裝有第二氣缸，所述第二氣缸的底部固定安裝有安裝塊，所述安裝塊的底部滑動安裝有固定塊，所述固定塊頂部為弧形設置，所述固定塊的底部固定安裝有多個等距離排列的切割刀，所述安裝塊上設置有對玻璃碎屑進行清除的輔助機構。

4、可選的，所述輔助機構包括固定安裝在安裝塊一側的連接板，所述連接板的底部滑動安裝有安裝腔，所述安裝腔為空腔設置，所述安裝腔的底部固定安裝有多個等距離排列的清潔塊，所述安裝腔的底部開設有進氣孔，所述支撐柱的一側固定安裝有抽氣機，所述抽氣機的一端固定安裝有導流管，所述導流管與安裝腔連通，所述抽氣機的另一側固定安裝有出料管，所述出料管的一端固定安裝有濾袋，所述安裝塊內設置有對固定塊進行快速拆裝的限位機構。

5、可選的，所述限位機構包括滑動安裝在安裝塊一側的連桿，所述連桿的一側固定安裝有拉板，所述連桿的另一端固定安裝有限位塊，所述限位塊為切面設置，所述固定塊的一側開設有限位槽，所述限位塊位于限位槽內。

6、可選的，所述連接板的底部固定安裝有第一彈簧，所述第一彈簧的一端與安裝腔固定連接。

7、可選的，所述連桿上套設有第二彈簧，所述第二彈簧的一端與拉板固定連接。

8、可選的，所述支撐柱的一側固定安裝有支撐板，所述滑板與支撐板滑動連接。

9、與現有技術相比，本實用新型具有如下有益的技術效果：

10、1、通過將待切割的玻璃放入放置槽內，第二氣缸的活塞桿帶動切割刀與玻璃接觸，第一氣缸的活塞桿帶動滑板移動，使得切割刀對玻璃進行切割，安裝腔跟著切割刀一同落在玻璃上，安裝腔底部的清潔塊與切割后的玻璃接觸，對玻璃碎屑進行清潔，同時啟動抽氣機，抽氣機將安裝腔內部的空氣抽出，使得碎屑通過進氣孔吸入安裝腔內，再由抽氣機一端的出料管排出到濾袋內收集，實現了對清潔后玻璃碎屑的清潔，避免碎屑扎傷工人，提高加工安全性。

11、2、通過拉動拉板，拉板帶動連桿一端的限位塊移出限位槽，取消對固定塊的固定，拉動固定塊，將切割刀拔出，當需要安裝新的切割刀時，將固定塊插進安裝塊內部，固定塊對限位塊的切面進行擠壓，使得限位塊發生移動，隨著固定塊的不斷移動，當限位槽移動到限位塊處時，第二彈簧回彈帶動限位塊插進限位槽內，實現了對切割刀的快速更換，降低維護難度，拆裝便捷。

12、本實用新型實現了對切割后玻璃碎屑的清潔，切割刀拆裝便捷，提高加工

13、后玻璃清潔度，避免割傷工人。

技術特征：

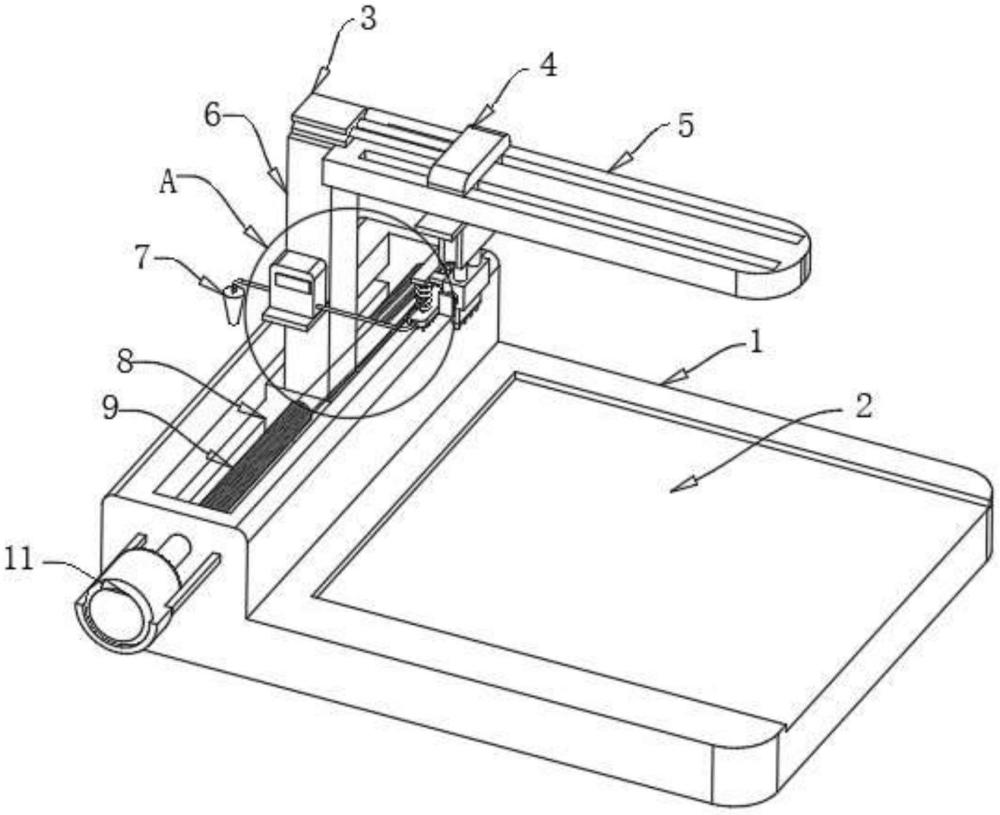

1.一種玻璃條自動切割裝置，包括工作臺（1），所述工作臺（1）上開設有放置槽（2），其特征在于，還包括：

2.根據權利要求1所述的一種玻璃條自動切割裝置，其特征在于，所述輔助機構包括固定安裝在安裝塊（19）一側的連接板（25），所述連接板（25）的底部滑動安裝有安裝腔（15），所述安裝腔（15）為空腔設置，所述安裝腔（15）的底部固定安裝有多個等距離排列的清潔塊（23），所述安裝腔（15）的底部開設有進氣孔（22），所述支撐柱（6）的一側固定安裝有抽氣機（13），所述抽氣機（13）的一端固定安裝有導流管（14），所述導流管（14）與安裝腔（15）連通，所述抽氣機（13）的另一側固定安裝有出料管（12），所述出料管（12）的一端固定安裝有濾袋（7），所述安裝塊（19）內設置有對固定塊（20）進行快速拆裝的限位機構。

3.根據權利要求2所述的一種玻璃條自動切割裝置，其特征在于，所述限位機構包括滑動安裝在安裝塊（19）一側的連桿（10），所述連桿（10）的一側固定安裝有拉板（18），所述連桿（10）的另一端固定安裝有限位塊（27），所述限位塊（27）為切面設置，所述固定塊（20）的一側開設有限位槽（26），所述限位塊（27）位于限位槽（26）內。

4.根據權利要求2所述的一種玻璃條自動切割裝置，其特征在于，所述連接板（25）的底部固定安裝有第一彈簧（24），所述第一彈簧（24）的一端與安裝腔（15）固定連接。

5.根據權利要求3所述的一種玻璃條自動切割裝置，其特征在于，所述連桿（10）上套設有第二彈簧（17），所述第二彈簧（17）的一端與拉板（18）固定連接。

6.根據權利要求1所述的一種玻璃條自動切割裝置，其特征在于，所述支撐柱（6）的一側固定安裝有支撐板（5），所述滑板（4）與支撐板（5）滑動連接。

技術總結
本技術涉及切割裝置技術領域，尤其涉及一種玻璃條自動切割裝置。其技術方案包括工作臺，所述工作臺上開設有放置槽，還包括電機，所述電機固定安裝在工作臺的一側，所述電機的輸出軸固定安裝有往復絲桿，所述工作臺上滑動安裝有滑塊，所述滑塊與往復絲桿螺紋連接，所述滑塊上固定安裝有支撐柱，所述支撐柱上固定安裝有第一氣缸，所述支撐柱的一側滑動安裝有滑板。本技術實現了對切割后玻璃碎屑的清潔，切割刀拆裝便捷，提高加工后玻璃清潔度，避免割傷工人。

技術研發人員：王亮
受保護的技術使用者：浙江匠藝水晶有限公司
技術研發日：20240712
技術公布日：2025/4/28
