本技術涉及玻璃加工，尤其涉及一種用于玻璃加工的折彎裝置。

背景技術：

1、鋼化玻璃屬于安全玻璃。鋼化玻璃其實是一種預應力玻璃，為提高玻璃的強度，通常使用化學或物理的方法，在玻璃表面形成壓應力，玻璃承受外力時首先抵消表層應力，從而提高了承載能力，增強玻璃自身抗風壓性，寒暑性，沖擊性等。

2、專利文獻cn220223987u一種玻璃加工用熱彎裝置，其包括底座、安裝架、熱彎上模和熱彎下模，安裝架連接于底座上，安裝架上設有安裝座，安裝架上設有用于升降安裝架的升降組件，熱彎上模連接于安裝座上，安裝座上開設有供熱彎上模插入的安裝槽，熱彎上模和安裝座之間設有第一固定組件，熱彎下模連接于底座上，熱彎下模和底座之間設有第二固定組件。本申請通過第一固定組件和第二固定組件分別對熱彎上模和熱彎下?？焖俟潭?，從而具有使熱彎模具便于更換，提高鋼化玻璃折彎加工生產效率的作用。

3、以上方案中，對玻璃的加工熱彎需要使用模具，每次生產曲率不同的玻璃就需要先生產對應模具，并且需要安裝和更換模具，同時玻璃需要人工進行放置，費時費力，因此，有必要提供一種用于玻璃加工的折彎裝置，以解決現有技術的不足。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，提供一種用于玻璃加工的折彎裝置。

2、本實用新型為解決其技術問題所采用的技術方案是：

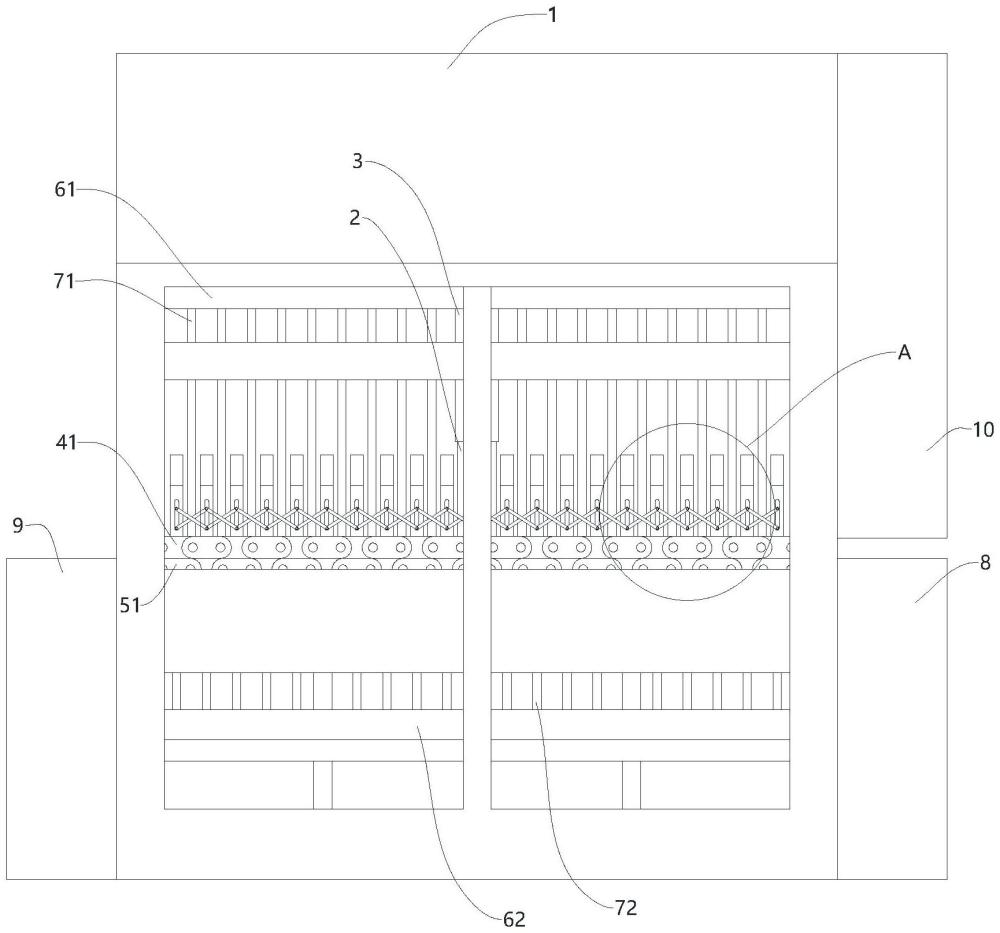

3、一種用于玻璃加工的折彎裝置，包括機架，機架安裝有上模具和下模具，上模具和下模具抵接，上模具中部兩側設有連接板，連接板與機架頂部通過氣缸一相連，下模具中部兩側與機架固定連接，上模具和下模具兩端均通過鏈條與機架頂部活動連接，由鏈條控制上模具和下模具兩端升降；

4、上模具包括：

5、鏈板條一，該鏈板條一由若干相鄰鏈板一活動連接形成；

6、輥軸一，該輥軸一兩端與對應鏈板一活動連接，輥軸一與鏈板一垂直；

7、調弧組件，該調弧組件安裝在對應鏈板一上方；

8、調弧組件包括：

9、連接架，該連接架安裝在對應鏈板一上方，連接架中部設有連接槽；

10、上調節桿，該上調節桿安裝在連接槽內；

11、下調節桿，該上調節桿安裝在連接槽內；

12、連接桿，該連接桿兩端分別安裝在相鄰的連接槽內，連接桿兩端分別與上調節桿和下調節桿活動連接；

13、氣缸二，該氣缸二安裝在連接架上，氣缸二輸出端與上調節桿中部相連。

14、本實用新型進一步設置為，下模具包括：

15、鏈板條二，該鏈板條二由若干相鄰鏈板二活動連接形成；

16、輥軸二，該輥軸二兩端與對應鏈板二活動連接，輥軸二與鏈板二垂直。

17、本實用新型進一步設置為，鏈板條二與鏈板條一交錯排布，輥軸二與輥軸一交錯排布。

18、本實用新型進一步設置為，機架頂部設有風機一，機架底部設有風機二。

19、本實用新型進一步設置為，風機一下方均布風管一，風管一朝向上模具，風機二上方均布風管二，風管二朝向下模具。

20、本實用新型進一步設置為，機架前側設有傳輸組件一，機架后側設有傳輸組件二。

21、本實用新型進一步設置為，傳輸組件一上方設有加熱組件。

22、綜上所述，本實用新型具有以下有益效果：

23、1.本實用新型通過上模具連接的鏈條和調弧組件對上模具進行調弧，再通過下模具連接的鏈條使得下模具與上模具貼合，對加熱的玻璃進行熱彎鋼化，成型的彎鋼玻璃強度較高，無需提前生產模具，生產效率較高。

24、2.本實用新型無需人工放置玻璃，也無需固定升溫，通過傳輸組件一將玻璃傳輸至下模具，完成熱彎后由輥軸二將彎鋼玻璃傳輸至傳輸組件二，傳輸效率高。

25、3.本實用新型機架上下均設有風機，并通過風管對玻璃進行快速降溫，使得彎鋼玻璃迅速成型，能夠增強彎鋼玻璃的耐用性，特別是提高其抗沖擊性和抗彎曲性。

技術特征：

1.一種用于玻璃加工的折彎裝置，包括機架，其特征在于，機架安裝有上模具和下模具，上模具和下模具抵接，上模具中部兩側設有連接板，連接板與機架頂部通過氣缸一相連，下模具中部兩側與機架固定連接，上模具和下模具兩端均通過鏈條與機架頂部活動連接，由鏈條控制上模具和下模具兩端升降；

2.根據權利要求1所述的一種用于玻璃加工的折彎裝置，其特征在于，下模具包括：

3.根據權利要求2所述的一種用于玻璃加工的折彎裝置，其特征在于，鏈板條二與鏈板條一交錯排布，輥軸二與輥軸一交錯排布。

4.根據權利要求1所述的一種用于玻璃加工的折彎裝置，其特征在于，機架頂部設有風機一，機架底部設有風機二。

5.根據權利要求4所述的一種用于玻璃加工的折彎裝置，其特征在于，風機一下方均布風管一，風管一朝向上模具，風機二上方均布風管二，風管二朝向下模具。

6.根據權利要求1所述的一種用于玻璃加工的折彎裝置，其特征在于，機架前側設有傳輸組件一，機架后側設有傳輸組件二。

7.根據權利要求6所述的一種用于玻璃加工的折彎裝置，其特征在于，傳輸組件一上方設有加熱組件。

技術總結
本技術提出一種用于玻璃加工的折彎裝置，包括機架，機架安裝有上模具和下模具，上模具和下模具抵接，上模具中部兩側設有連接板，連接板與機架頂部通過氣缸一相連，下模具中部兩側與機架固定連接，上模具和下模具兩端均通過鏈條與機架頂部活動連接，由鏈條控制上模具和下模具兩端升降。本技術通過上模具連接的鏈條和調弧組件對上模具進行調弧，再通過下模具連接的鏈條使得下模具與上模具貼合，對加熱的玻璃進行熱彎鋼化，成型的彎鋼玻璃強度較高，無需提前生產模具，生產效率較高；機架上下均設有風機，并通過風管對玻璃進行快速降溫，使得彎鋼玻璃迅速成型，能夠增強彎鋼玻璃的耐用性，特別是提高其抗沖擊性和抗彎曲性。

技術研發人員：蔣真禮,施建新,薛浩,溫紅海
受保護的技術使用者：浙江美日光伏科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
