本技術涉及坩堝熔制設備，尤其涉及一種支撐結構及坩堝冷卻設備。

背景技術：

1、坩堝熔制爐是石英坩堝生產工藝中核心設備。石英坩堝通過真空電弧法制備，是將高純石英砂裝入可旋轉成型模具內，通過離心力作用使石英砂均勻鋪開。后移動至石墨電極棒處，將電極送電啟弧，邊旋轉同時邊抽真空，高溫下使其快速熔化成坩堝形狀的熔融石英，經冷卻后取出，即完成石英坩堝的制備。

2、石英坩堝成型是在模具中完成，模具分為兩部分。一部分是模具本體，內壁有許多真空孔，用于熔制過程中向模具內抽真空，控制石英坩堝透明層厚度。另一部分為水冷套，用以冷卻模具本體。水冷套的內部具有水路，通過流通冷卻水達到給模具本體降溫的目的，模具本體與水冷套之間為真空腔，水冷套底部中間位置設有真空口，真空腔通過真空口與真空管路連接，真空管路與真空泵相連接。

3、石英坩堝熔制過程中，真空泵執行抽真空操作，真空管路中不斷輸送出水冷套產生的熱氣，熱氣直接進入真空泵會對真空泵系形成損傷，影響其使用壽命。

4、因此，如何提高真空泵的使用壽命，是本領域技術人員目前需要解決的技術問題。

技術實現思路

1、有鑒于此，本實用新型的第一個目的在于提供一種支撐結構，以提高真空泵的使用壽命；

2、本實用新型的第二個目的在于提供一種坩堝冷卻設備。

3、為了實現上述目的，本實用新型提供了如下技術方案：

4、一種支撐結構，包括底座、軸支撐和轉動軸，其中：

5、軸支撐固定于底座，且用于支撐轉動軸；

6、轉動軸可相對于軸支撐繞自身軸線旋轉；

7、轉動軸包括連接部和容置部，連接部用于連接模具，容置部與軸支撐為插接；

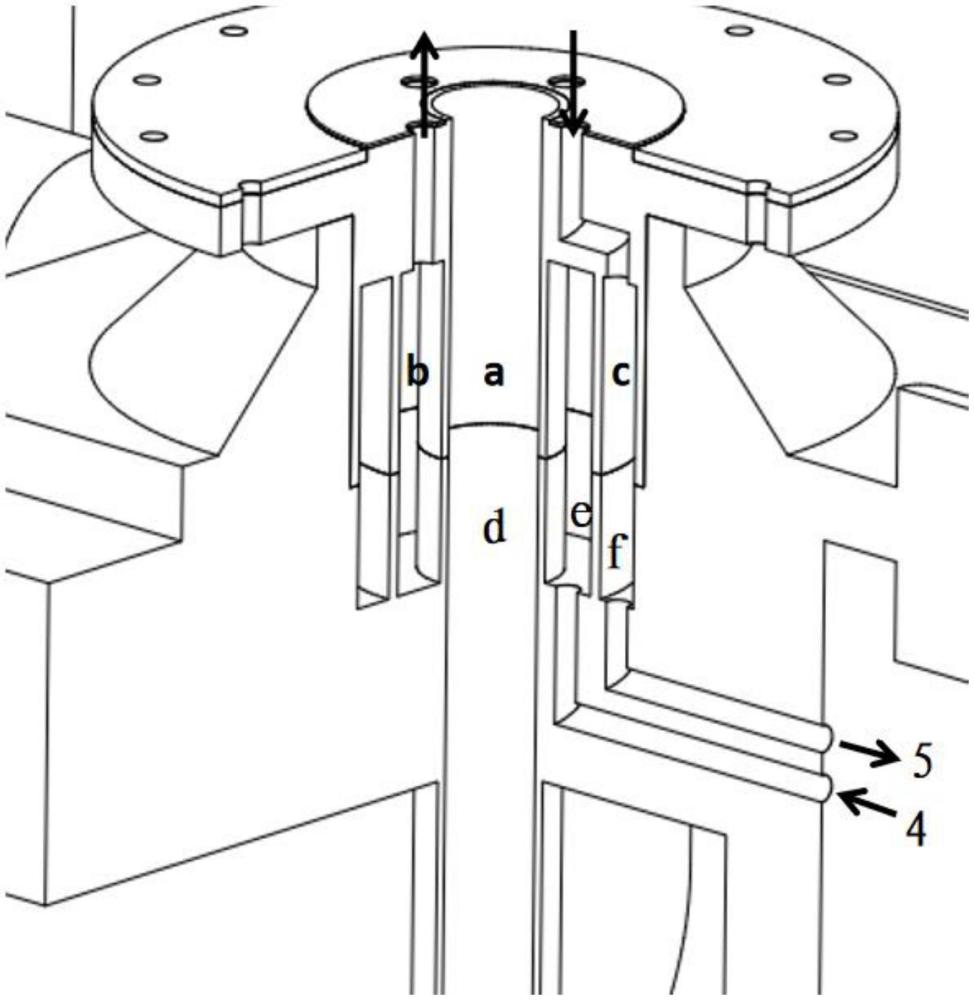

8、容置部的軸向開設有第一真空腔、第一進水腔和第一回水腔，第一進水腔布置于第一真空腔與第一回水腔之間，且第一真空腔布置于轉動軸的中部；

9、連接部開設有第一進水口、第二進水口、第一回水口和第二回水口；

10、第一進水口和第二進水口與第一進水腔相連通，且用于向模具供水；

11、第一回水口和第二回水口與第一回水腔相連通，且用于回水。

12、可選地，在上述的支撐結構中，軸支撐開設有第二真空腔、第二進水腔和第二回水腔，且當容置部與軸支撐插接時，第二真空腔、第二進水腔和第二回水腔分別與第一真空腔、第一進水腔和第一回水腔相連通。

13、可選地，在上述的支撐結構中，底座開設有總進水口和總回水口，總進水口與第二進水腔的底部相連通，總回水口與第二回水腔的底部相連通。

14、可選地，在上述的支撐結構中，第一進水口與第二進水口相對布置，且口徑相同，第一回水口和第二回水口相對布置，且口徑相同。

15、可選地，在上述的支撐結構中，第二回水腔的頂部開設有抵接臺，抵接臺用于連接容置部的外壁。

16、可選地，在上述的支撐結構中，底座開設有進水管道和回水管道，進水管道用于連通第二回水腔與總回水口，回水管道用于連通第二進水腔與總進水口，進水管道呈l形，回水管道呈l形或直線形。

17、可選地，在上述的支撐結構中，底座包括真空管道，真空管道與第一真空腔相連通。

18、本實用新型提供的支撐結構，使用時，抽真空過程中的熱氣體從第一真空腔自上而下流出，第一進水腔內的水自下而上流動，并經過第一進水口和第二進水口進入模具，在此過程中第一進水腔內的水對第一真空腔內的熱氣體進行降溫，從而使得氣體進入真空泵之前實現了降溫，提高了真空泵的使用壽命。同時模具內的水經循環后通過第一回水口和第二回水口進入第一回水腔，實現了水的循環，保證了有效換熱。

19、一種坩堝冷卻設備，包括模具和如上述任一項的支撐結構，模具與支撐結構的連接部相連接。

20、可選地，在上述的坩堝冷卻設備中，模具的底部與連接部固定連接，且模具的底部開設有與第一進水口、第二進水口、第一回水口和第二回水口相連通的第三進水口、第四進水口、第三回水口和第四回水口，模具的底部開設有與第一真空腔相連通的真空口。

21、可選地，在上述的坩堝冷卻設備中，模具與連接部之間布置有用于密封的橡膠墊圈。

22、本實用新型提供的坩堝冷卻設備，由于具有上述支撐結構，因此兼具上述支撐結構的所有技術效果，本文在此不再贅述。

技術特征：

1.一種支撐結構，其特征在于，包括底座、軸支撐和轉動軸，其中：

2.如權利要求1所述的支撐結構，其特征在于，所述軸支撐開設有第二真空腔、第二進水腔和第二回水腔，且當所述容置部與所述軸支撐插接時，所述第二真空腔、所述第二進水腔和所述第二回水腔分別與所述第一真空腔、所述第一進水腔和所述第一回水腔相連通。

3.如權利要求2所述的支撐結構，其特征在于，所述底座開設有總進水口和總回水口，所述總進水口與所述第二進水腔的底部相連通，所述總回水口與所述第二回水腔的底部相連通。

4.如權利要求1所述的支撐結構，其特征在于，所述第一進水口與所述第二進水口相對布置，且口徑相同，所述第一回水口和所述第二回水口相對布置，且口徑相同。

5.如權利要求2所述的支撐結構，其特征在于，所述第二回水腔的頂部開設有抵接臺，所述抵接臺用于連接所述容置部的外壁。

6.如權利要求3所述的支撐結構，其特征在于，所述底座開設有進水管道和回水管道，所述進水管道用于連通所述第二回水腔與所述總回水口，所述回水管道用于連通所述第二進水腔與所述總進水口，所述進水管道呈l形，所述回水管道呈l形或直線形。

7.如權利要求1-6任一項所述的支撐結構，其特征在于，所述底座包括真空管道，所述真空管道與所述第一真空腔相連通。

8.一種坩堝冷卻設備，其特征在于，包括模具和如權利要求1-7任一項所述的支撐結構，所述模具與所述支撐結構的連接部相連接。

9.如權利要求8所述的坩堝冷卻設備，其特征在于，所述模具的底部與所述連接部固定連接，且所述模具的底部開設有與第一進水口、第二進水口、第一回水口和第二回水口相連通的第三進水口、第四進水口、第三回水口和第四回水口，所述模具的底部開設有與第一真空腔相連通的真空口。

10.如權利要求8所述的坩堝冷卻設備，其特征在于，所述模具與所述連接部之間布置有用于密封的橡膠墊圈。

技術總結
本技術公開了一種支撐結構，包括底座、軸支撐和轉動軸，轉動軸包括連接部和容置部，連接部用于連接模具，容置部與軸支撐為插接。使用時，抽真空過程中的熱氣體從第一真空腔自上而下流出，第一進水腔內的水自下而上流動，并經過第一進水口和第二進水口進入模具，在此過程中第一進水腔內的水對第一真空腔內的熱氣體進行降溫，從而使得氣體進入真空泵之前實現了降溫，提高了真空泵的使用壽命。同時模具內的水經循環后通過第一回水口和第二回水口進入第一回水腔，實現了水的循環，保證了有效換熱。本技術還公開了一種坩堝冷卻設備。

技術研發人員：洪學謙,陶涌,鞠貴冬,黨龍,黃晶晶,楊繼
受保護的技術使用者：澄利新材料（包頭）有限公司
技術研發日：20240709
技術公布日：2025/4/28
