本申請涉及玻璃生產，具體涉及一種用于玻璃的精密退火爐。

背景技術：

1、高性能激光釹玻璃是一種熱敏感材料，升降溫過快會導致材料爆裂，而且該材料具有較強的吸水性。故在高性能激光釹玻璃退火過程中，需要保證爐膛內的氣氛低于一定的濕度，才能確保高性能激光釹玻璃的退火質量。濕度和溫度的關聯性很大，所以在升降溫過程中對濕度的控制尤其重要。

2、公告號cn201109751?y的中國實用新型專利文獻公開的光學玻璃旋轉退火電阻爐，為解決升降溫的溫度均勻控制，在位于爐底設計承載旋轉裝置，它是由旋轉工作臺和擱物裝置組成，用于光學玻璃的旋轉。

3、公告號cn108129011?b的中國發明專利文獻公開一種大尺寸光學玻璃用精密退火爐，主要解決現有退火爐用于大尺寸光學玻璃退火時，存在因升降溫度不均勻而引起光學玻璃炸裂及退火不均勻性等問題。但它無法保證爐膛內氣氛的濕度得到有效控制，故不能滿足高性能激光釹玻璃的退火質量要求。

技術實現思路

1、本申請?zhí)峁┮环N用于玻璃的精密退火爐，可在退火過程中有效降低爐內濕度，滿足高性能激光釹玻璃的退火質量要求。

2、用于玻璃的精密退火爐，包括：

3、爐體，具有爐膛；

4、加熱器，用于加熱爐膛內的氣氛；

5、除濕組件，包括除濕裝置和抽氣設備，所述除濕裝置、抽氣設備和所述爐膛之間通過管路連通構成循環回路，用于抽取爐膛內的部分氣氛并經除濕處理后再送回爐膛內。

6、退火過程中，在抽氣設備的作用下，爐膛中的部分氣氛被抽出至除濕裝置中，該部分氣氛被除濕后再返回爐膛內與爐膛內的氣氛混合，降低爐膛內部的氣氛濕度。

7、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

8、可選的，所述除濕裝置包括預熱器和干燥器；所述預熱器、干燥器及抽氣設備在氣體的流向上按任意次序設置。抽出的部分氣體經過除濕裝置除濕干燥并預熱后再送回爐膛內，更好地降低爐膛內的濕度。

9、可選的，所述抽氣設備、干燥器和預熱器沿氣體流向依次設置。

10、可選的，所述除濕組件還包括用于對從爐膛內抽取的氣體進行在線檢測的溫濕度變送器。

11、可選的，所述溫濕度變送器通過支管接入連接抽氣設備和爐膛的管路。爐膛內抽出的氣氛通過支路引入溫濕度變送器中測試氣氛的溫度和濕度，便于更好地控制爐膛內氣氛的濕度。

12、可選的，所述干燥器從已知干燥器中選擇，例如可選擇壓縮冷凍式除濕機組，通過壓縮機制冷系統將蒸發器表面降到空氣的露點溫度以下，此時潮濕空氣經過蒸發器時，空氣中的水會冷凝并順著蒸發器的親水鉑收集后排出。除濕干燥后的冷空氣進入后續管路。

13、可選的，所述預熱器從已知預熱器中選擇，例如可選擇管道加熱器，通過內部電加熱管元件發熱給通過的干燥冷空氣預熱，預熱后再通入爐內流道和爐內部氣體再次混合，以此降低爐內濕度，保證玻璃退火的正常運行。同時預熱后的干燥氣體進入爐內流道進行混合也能減少給爐膛內部工作區域帶來的熱沖擊。

14、可選的，所述抽氣設備為風機。

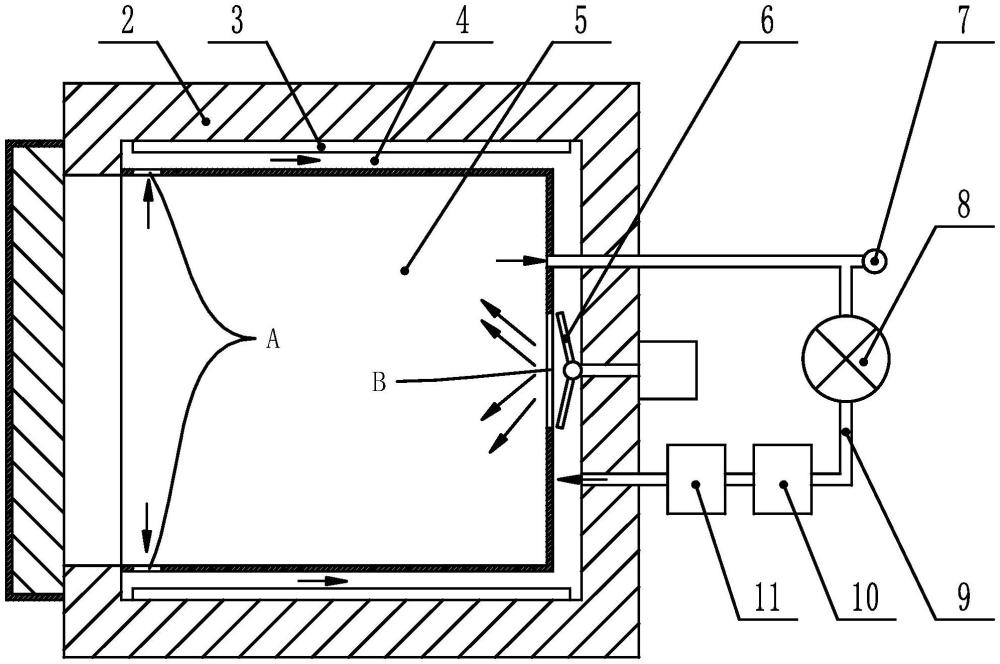

15、本申請?jiān)诮鉀Q爐膛內氣氛濕度的控制問題基礎上，還進一步優化了爐膛內氣氛的溫度控制，可選的，所述爐膛的側壁具有中空的夾層以及連通所述夾層和爐膛的通氣口，所述加熱器位于夾層中；所述夾層內設有用于驅動所述氣氛在夾層和爐膛之間循環流動的動力設備。在動力設備的作用下，爐膛內進行熱風循環，使整個爐膛內的溫度更均勻、溫度更易調控。

16、可選的，所述通氣口包括作為夾層進氣口的第一通氣口和作為夾層出氣口的第二通氣口處；所述動力設備設于第二通氣口，用于驅使?fàn)t膛內的氣氛由第一通氣口進入夾層再由第二通氣口返回爐膛并以此循環。

17、可選的，所述爐體具有爐門，所述第一通氣口鄰近爐門分布，所述第二通氣口正對爐門設置。

18、可選的，所述動力設備為循環風機。

19、可選的，所述除濕組件的進氣口連通所述爐膛、出氣口連通所述夾層。

20、可選的，所述加熱器為電阻絲加熱器。

21、在動力設備的驅動下，爐膛內的氣體自第一通氣口進入夾層內，在夾層內被加熱器加熱后再自第二通氣口回到爐膛，爐膛內的熱風始終處于循環流動狀態；同時，在爐膛內的熱風循環過程中，除濕組件抽取爐膛內的部分熱風并對其除濕干燥機和預熱后送回夾層中，與爐內氣氛混合，降低爐膛內氣氛的濕度。

22、與現有技術相比，本申請至少具有如下有益效果之一：

23、(1)通過電阻加熱的方式，加熱整個爐膛，并通過對循環風機功率和轉速的控制，保證爐膛內部各處溫度達到設計溫度絕對值及均勻性，并控制該溫度的變化過程符合設計的退火工藝曲線，最終實現有效的退火過程。各類高性能激光釹玻璃材料之間的溫度均勻性在±3℃以內。

24、(2)通過設置除濕預熱空氣系統，將回氣進行除濕干燥，并且預熱再通入爐內夾層流道和內部氣體再次混合，降低爐內濕度，保證釹玻璃退火的正常運行。

25、(3)提供在線濕度檢測能力，通過分支管路將爐內的氣氛引入檢測段，通過高質量的溫度濕度變送器測量測試端內濕度及溫度，控制爐膛內的氣氛濕度低于20％，為高效獲得高質量的高性能激光釹玻璃材料提供了有力的保障。

技術特征：

1.用于玻璃的精密退火爐，其特征在于，包括：

2.根據權利要求1所述的精密退火爐，其特征在于，所述除濕裝置包括預熱器和干燥器；所述預熱器、干燥器及抽氣設備在氣體的流向上按任意次序設置。

3.根據權利要求2所述的精密退火爐，其特征在于，所述抽氣設備、干燥器和預熱器沿氣體流向依次設置。

4.根據權利要求3所述的精密退火爐，其特征在于，所述除濕組件還包括用于對從爐膛內抽取的氣體進行在線檢測的溫濕度變送器。

5.根據權利要求4所述的精密退火爐，其特征在于，所述溫濕度變送器通過支管接入連接抽氣設備和爐膛的管路。

6.根據權利要求1所述的精密退火爐，其特征在于，所述爐膛的側壁具有中空的夾層以及連通所述夾層和爐膛的通氣口，所述加熱器位于夾層中；所述夾層內設有用于驅動所述氣氛在夾層和爐膛之間循環流動的動力設備。

7.根據權利要求6所述的精密退火爐，其特征在于，所述通氣口包括作為夾層進氣口的第一通氣口和作為夾層出氣口的第二通氣口；所述動力設備設于第二通氣口處，用于驅使?fàn)t膛內的氣氛由第一通氣口進入夾層再由第二通氣口返回爐膛并以此循環。

8.根據權利要求7所述的精密退火爐，其特征在于，所述爐體具有爐門，所述第一通氣口鄰近爐門分布，所述第二通氣口正對爐門設置。

9.根據權利要求6所述的精密退火爐，其特征在于，所述動力設備為循環風機。

10.根據權利要求6所述的精密退火爐，其特征在于，所述除濕組件的進氣口連通所述爐膛、出氣口連通所述夾層。

技術總結
本申請公開一種用于玻璃的精密退火爐，包括：爐體，具有爐膛；加熱器，用于加熱爐膛內的氣氛；除濕組件，包括除濕裝置和抽氣設備，所述除濕裝置、抽氣設備和所述爐膛之間通過管路連通構成循環回路，用于抽取爐膛內的部分氣氛并經除濕處理后再送回爐膛內。退火過程中，在抽氣設備的作用下，爐膛中的部分氣氛被抽出至除濕裝置中，該部分氣氛被除濕后再返回爐膛內與爐膛內的氣氛混合，降低爐膛內部的氣氛濕度。

技術研發人員：趙波,劉芝,高杰
受保護的技術使用者：杭州銳河科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
