本發明涉及晶體接合，尤其涉及碳化硅籽晶與石墨紙粘結設備及方法。

背景技術：

1、碳化硅籽晶與石墨紙粘結后經過熱處理二者連接表面能夠形成穩定的si-c結構，保證了碳化硅晶體在高溫生長過程中的穩定性。

2、在高溫?zé)釅呵埃蓟枳丫Ш褪堉g需要通過耐高溫的無機膠水進行粘結，常見的膠水包括但不限于陶瓷膠水、硫酸鹽膠水等；使用無機膠水粘結的過程中，由于膠水涂布方式的不當、材料表面的粗糙度等原因會導致粘結層內存在的少量氣泡。

3、現有技術中通過梯度分批次壓合粘結；單、雙側擠壓粘結等方式能夠?qū)⒄辰Y(jié)層內的氣泡大量排出；但是上述粘結方式存在著包括但不限于壓合粘結準備過程較長、氣泡排出過程短暫、粘結層膠水分布均勻性較差等問題。

技術實現思路

1、針對上述問題，本發明提供碳化硅籽晶與石墨紙粘結設備及方法，該發明避免了直接全面壓合導致氣泡無法排出，壓合粘結準備時間短、壓合粘結效率高，提高了粘結層膠水分布的均勻性，提高了后續碳化硅籽晶粘結的效果和質量。

2、為解決上述問題，本發明所采用的技術方案是：

3、碳化硅籽晶與石墨紙粘結設備，包括用于承載籽晶的承載裝置，用于限位石墨紙的限位裝置，還包括壓合裝置，所述壓合裝置位于石墨紙遠離籽晶一側，所述壓合裝置包括壓合平臺，所述壓合平臺下端轉動連接有壓合安裝架，所述壓合安裝架下端設置有壓合組件，所述壓合組件底部形成有壓合線，還包括驅動壓合組件圍繞預定軸線轉動的驅動裝置，壓合組件定向轉動的過程中與所述石墨紙外側表面抵緊，且所述壓合線在一個虛擬的壓合平面內移動，所述虛擬的壓合平面與所述籽晶粘結表面平行。

4、優選地，所述壓合組件包括壓合定位桿，所述壓合定位桿外側套設有筒狀的壓合部，所述壓合線位于所述壓合部最底部且與所述壓合部的軸線平行。

5、優選地，所述壓合部包括套設于壓合定位桿外側的第一壓合筒，所述第一壓合筒外側套設有第二壓合筒，所述第一壓合筒和第二壓合筒之間設置有驅動組件用于控制第二壓合筒定向移動。

6、第二壓合筒位于內側時，能夠在內側形成一個虛擬的圓，第二壓合筒處于外側時，能夠在外側形成一個虛擬的圓環，控制虛擬的圓和圓環之間尺寸大小關系，能夠全面覆蓋大尺寸的碳化硅籽晶，實現在不更換壓合部的情況下，實現對大尺寸碳化硅籽晶的壓合粘結。

7、優選地，所述壓合定位桿外側套設有兩組壓合部，兩組所述壓合部對稱布置。

8、兩組壓合部旋轉的豎直軸線位于兩個壓合部對稱的豎直平面上，通過上述結構設置，通過設置兩組壓合部，能夠縮短壓合部偏轉的角度，其壓合粘結的效率提升了一倍。

9、優選地，所述第一壓合筒包括大頭端和導向端，所述大頭端側壁固定有導向桿，所述第二壓合筒內部開有與導向桿相配合的導向槽，所述導向桿末端與所述導向槽密封滑動連接形成控制腔室，所述驅動組件為液壓驅動機構，所述液壓驅動機構與所述控制腔室連通。

10、優選地，所述導向桿內部開有第一中空通道與所述控制腔室連通，所述壓合定位桿內部開有第二中空通道與所述第一中空通道連通，所述第二中空通道與所述液壓驅動結構連通。

11、通過上述結構設計，能夠?qū)⒖刂朴鸵狠斔偷耐ǖ涝O(shè)置在壓合組件的內部，通過上述結構設置，只需要將壓合定位桿的外側與液壓驅動機構連通，在第一壓合筒和第二壓合筒的外側無需布置相應的控制管道，保證了相關結構外部的簡潔，避免了污染成分的引入，并且通過上述設計的第一壓合筒以及第二壓合筒能夠具有更多的活動自由度，提高了壓合粘結的效果和效率。

12、優選地，所述第一壓合筒與所述壓合定位桿轉動連接，所述大頭端內部開有與第一中空通道連通的環形分配槽，所述壓合定位桿內部還開有泵液開口。

13、優選地，所述承載裝置包括相對固定的第一承載部以及相對活動的第二承載部，所述第一承載部和第二承載部之間設置有升降組件。

14、優選地，所述限位裝置包括用于夾緊石墨紙的夾緊組件，還包括與夾緊組件側壁栓接的限位繩索以及調節限位繩索松緊度的調節柱。

15、碳化硅籽晶與石墨紙粘結方法，使用上述的碳化硅籽晶與石墨紙粘結設備，包括如下步驟：s1、準備碳化硅籽晶、石墨紙并且在碳化硅籽晶和/或石墨紙表面涂膠；s2、通過承載裝置對碳化硅籽晶限位，通過限位裝置對石墨紙限位；s3、根據碳化硅籽晶和石墨紙的位置對壓合裝置定位，控制壓合裝置的壓合組件與所述石墨紙外側表面抵緊，抵緊后驅動壓合組件圍繞預定軸線轉動，壓合組件轉動預定角度后完成碳化硅籽晶和石墨紙的粘結。

16、本發明的有益效果為：

17、通過上述方式與傳統的粘結等方式相比較，在壓合組件圍繞豎直軸線定向轉動的過程中，底部的壓合線能夠逐步地將石墨紙壓合在籽晶表面，氣泡排出時間長，避免了直接全面壓合導致氣泡無法排出；同時壓合組件旋轉一圈后即可完成籽晶和石墨紙的全方位壓合，壓合粘結準備時間短、壓合粘結效率高，并且，壓合組件能夠旋轉多圈對膠水進行再次勻膠，提高了粘結層膠水分布的均勻性，提高了后續碳化硅籽晶粘結的效果和質量。

技術特征：

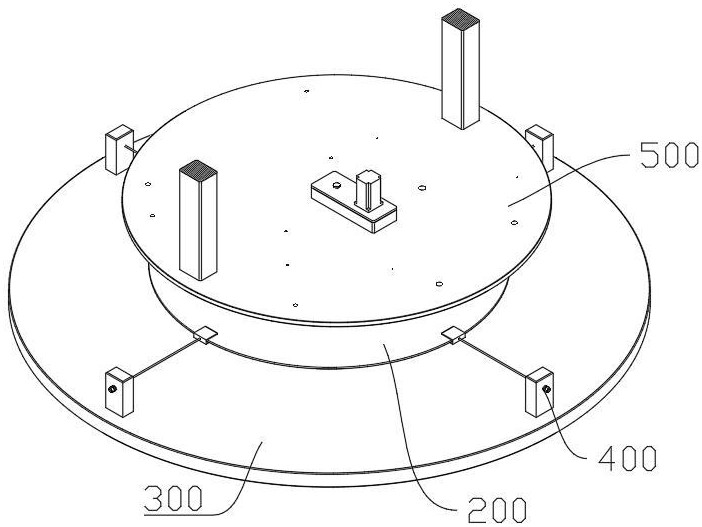

1.碳化硅籽晶與石墨紙粘結設備，包括用于承載籽晶（100）的承載裝置（300），用于限位石墨紙（200）的限位裝置（400），其特征在于：

2.根據權利要求1所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述壓合組件（530）包括壓合定位桿（531），所述壓合定位桿（531）外側套設有筒狀的壓合部，所述壓合線位于所述壓合部最底部且與所述壓合部的軸線平行。

3.根據權利要求2所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述壓合部包括套設于壓合定位桿（531）外側的第一壓合筒（532），所述第一壓合筒（532）外側套設有第二壓合筒（533），所述第一壓合筒（532）和第二壓合筒（533）之間設置有驅動組件用于控制第二壓合筒（533）定向移動。

4.根據權利要求3所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述壓合定位桿（531）外側套設有兩組壓合部，兩組所述壓合部對稱布置。

5.根據權利要求3或4所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述第一壓合筒（532）包括大頭端（5324）和導向端（5325），所述大頭端（5324）側壁固定有導向桿（5322），所述第二壓合筒（533）內部開有與導向桿（5322）相配合的導向槽（5331），所述導向桿（5322）末端與所述導向槽（5331）密封滑動連接形成控制腔室，所述驅動組件為液壓驅動機構，所述液壓驅動機構與所述控制腔室連通。

6.根據權利要求5所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述導向桿（5322）內部開有第一中空通道（5323）與所述控制腔室連通，所述壓合定位桿（531）內部開有第二中空通道（5312）與所述第一中空通道（5323）連通，所述第二中空通道（5312）與所述液壓驅動結構連通。

7.根據權利要求6所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述第一壓合筒（532）與所述壓合定位桿（531）轉動連接，所述大頭端（5324）內部開有與第一中空通道（5323）連通的環形分配槽（5321），所述壓合定位桿（531）內部還開有泵液開口（5311）。

8.根據權利要求1所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述承載裝置（300）包括相對固定的第一承載部（320）以及相對活動的第二承載部（310），所述第一承載部（320）和第二承載部（310）之間設置有升降組件（330）。

9.根據權利要求1所述的碳化硅籽晶與石墨紙粘結設備，其特征在于，所述限位裝置（400）包括用于夾緊石墨紙（200）的夾緊組件（430），還包括與夾緊組件（430）側壁栓接的限位繩索（420）以及調節限位繩索（420）松緊度的調節柱（410）。

10.碳化硅籽晶與石墨紙粘結方法，其特征在于，使用權利要求1-9任意一項所述的碳化硅籽晶與石墨紙粘結設備，包括如下步驟：

技術總結
本發明提供碳化硅籽晶與石墨紙粘結設備及方法，屬于涉及晶體接合技術領域，包括用于承載籽晶的承載裝置，用于限位石墨紙的限位裝置，還包括壓合裝置，所述壓合裝置位于石墨紙遠離籽晶一側，所述壓合裝置包括壓合平臺，所述壓合平臺下端轉動連接有壓合安裝架，所述壓合安裝架下端設置有壓合組件，所述壓合組件底部形成有壓合線，還包括驅動壓合組件圍繞預定軸線轉動的驅動裝置，壓合組件定向轉動的過程中與所述石墨紙外側表面抵緊，且所述壓合線在一個虛擬的壓合平面內移動。該發明避免了直接全面壓合導致氣泡無法排出，壓合粘結準備時間短、壓合粘結效率高，提高了粘結層膠水分布的均勻性，提高了后續碳化硅籽晶粘結的效果和質量。

技術研發人員：夏振偉,章磊,孔海寬,吳寒
受保護的技術使用者：安徽微芯長江半導體材料有限公司
技術研發日：
技術公布日：2025/4/28
