本發明涉及特種玻璃和節能門窗的加工及應用，尤其涉及一種中空玻璃窗制造工藝及中空玻璃窗。

背景技術：

1、中空玻璃窗是由骨架及兩片或多片特種鋼化玻璃組成的中空狀窗戶結構，具有隔熱、隔音、防結霜等特點的同時，還可以起到良好的節能效果，廣泛用于航空航天、車輛、船舶和建筑等領域中。

2、專利公開號為cn219603447u的實用新型公開了一種鋼化玻璃生產用快速冷卻裝置，通過移動夾塊和固定夾塊的玻璃吸盤將鋼化玻璃固定住，通過散熱風扇對其進行風冷降溫，第一電機的輸出軸可以帶著轉盤轉動，從而鋼化玻璃隨之一起轉動，使鋼化玻璃更加充分的接觸到散熱風扇吹出的風，降溫更加均勻，從底部吹風，利用熱空氣上升的原理，使降溫箱內散熱更快，提高冷卻效率。

3、上述技術方案中，為了實現玻璃的鋼化，設置了噴淋頭和傳送輥，利用傳送輥將玻璃輸送至噴淋頭的下方進行冷卻，然而，由于玻璃在降溫過程中沿水平直線方向進行移動，受到噴淋頭布置數量和布置位置的限制，會導致玻璃出現冷卻不均的問題，與此同時，尤其是在玻璃表面的粗糙度相對較大時，玻璃的上表面會附著一層冷卻液薄膜，不利于提升玻璃的冷卻效率。

技術實現思路

1、有鑒于此，本發明提出了一種中空玻璃窗制造工藝及中空玻璃窗，能夠提升平板玻璃的鋼化效率，加快中空玻璃窗的加工速度。

2、本發明的技術方案是這樣實現的：一方面，本發明提供了一種中空玻璃窗制造工藝，包括以下步驟：

3、s1，通過調整原料配方和控制玻璃液的粘度變化速率的方式改善玻璃的表面粗糙度，并將制得的玻璃原片進行切割、打磨和清潔，制成平板玻璃；

4、s2，將所述平板玻璃放入加熱爐軟化；

5、s3，利用輸送機構將所述平板玻璃輸送至冷卻液噴淋倉內進行降溫，以完成鋼化工序，其中，所述平板玻璃在所述冷卻液噴淋倉內時，所述輸送機構帶動所述平板玻璃在水平面上沿連續的s形路線進行移動；

6、s4，使用連接架將兩個所述平板玻璃間隔固定，并使用黏合劑對所述平板玻璃和所述連接架進行粘接；

7、s5，將粘接后的兩個所述平板玻璃安裝至骨架內。

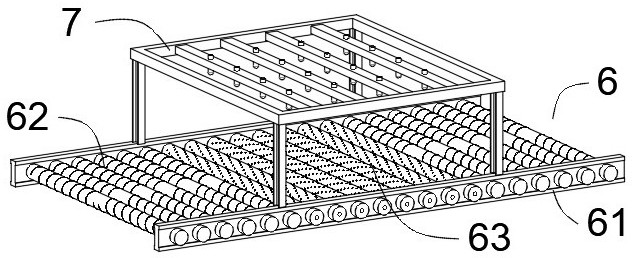

8、在以上技術方案的基礎上，優選的，所述冷卻液噴淋倉包括安裝架和多個噴嘴，所述噴嘴固定設置在所述安裝架內的頂部；

9、所述輸送機構包括固定架、多個第一轉輥和多個第二轉輥，其中，

10、所述固定架固定設置在所述安裝架的底部；

11、所述第一轉輥轉動設置在所述固定架上，多個所述第一轉輥平行且間隔設置，并位于所述安裝架的外部；

12、所述第二轉輥包括第二輥軸和驅動柱，其中，

13、所述第二輥軸轉動設置所述固定架上，多個所述第二輥軸與所述第一轉輥平行且間隔設置，并位于所述安裝架內；

14、所述第二輥軸的周側上固定設置有多個驅動柱，同一所述第二輥軸上的多個所述驅動柱沿所述第二輥軸的軸向螺旋排列，所述第二輥軸設置有八個，位于中間的四個所述第二輥軸上的多個所述驅動柱的螺旋方向相同，并與其余四個所述第二輥軸上的多個所述驅動柱的螺旋方向相反。

15、更進一步優選的，所述驅動柱呈吸盤狀，其內部開設有吸附孔；

16、所述第二輥軸內開設有過氣孔和多個連接孔，所述過氣孔的兩端分別貫穿至所述第二輥軸的兩端，所述連接孔的兩端分別與所述過氣孔和所述吸附孔相連通。

17、更進一步優選的，所述過氣孔為錐形孔，所述連接孔的軸向與所述過氣孔的軸向相交且不垂直。

18、在以上技術方案的基礎上，優選的，所述第一轉輥包括第一輥軸和雙向螺旋凸起，其中，

19、所述第一輥軸轉動設置在所述固定架上；

20、所述雙向螺旋凸起固定設置在所述第一輥軸的周側上。

21、第二方面，本發明提供了一種中空玻璃窗，采用上述的中空玻璃窗制造工藝制得，包括骨架、兩個平板玻璃、連接架、氣體補償機構和連通器，其中，

22、所述平板玻璃固定設置在所述骨架內，兩個所述平板玻璃平行且間隔設置；

23、所述連接架密封固定在兩個所述平板玻璃之間；

24、所述氣體補償機構包括固定盒、伸縮管和堵板，其中，

25、所述固定盒固定設置在所述骨架內，所述固定盒為長方體狀的密封盒體結構，其側壁上開設有呼吸孔；

26、所述伸縮管位于所述固定盒內，且其一端與所述固定盒密封固定，并與所述呼吸孔相連通，所述伸縮管的側壁與所述固定盒的內壁間隔設置；

27、所述堵板密封固定在所述伸縮管遠離所述呼吸孔的一端；

28、所述連通器的兩端分別與所述固定盒的內部和兩個所述平板玻璃之間相連通。

29、在以上技術方案的基礎上，優選的，所述連接架包括間隔框和加固框，其中，

30、所述間隔框密封固定在兩個所述平板玻璃之間的邊緣處；

31、所述加固框包括封邊部、兩個抵持部和彈性板，其中，

32、所述封邊部為長方形的框體結構，其套在兩個所述平板玻璃上；

33、兩個所述抵持部相對設置在所述封邊部的兩端，并與之連續設置且一體成型，且兩個所述抵持部分別與兩個所述平板玻璃的側面相抵貼，所述抵持部靠近所述平板玻璃的一側開設有安裝槽；

34、每個所述安裝槽內固定設置有一個所述彈性板，所述彈性板和與之相連接的所述抵持部圍合形成伸縮腔。

35、更進一步優選的，所述加固框上貫穿開設有缺口槽；

36、所述連通器包括機殼、主管、第一分管和多個第二分管，其中，

37、所述機殼位于所述缺口槽內，并與所述加固框和所述平板玻璃密封固定，所述機殼內開設有第一流道和第二流道；

38、所述主管固定設置在所述機殼上，并貫穿固定在所述固定盒上；

39、所述第一分管固定設置在所述機殼上，并貫穿固定在所述連接架內，所述第一分管與所述主管通過所述第一流道相連通；

40、多個所述第二分管固定設置在所述機殼上，并密封固定在所述伸縮腔內，所述第二分管與所述主管通過所述第二流道相連通。

41、更進一步優選的，所述連通器還包括兩個渦輪葉輪和齒輪，其中，

42、兩個所述渦輪葉輪分別密封轉動在所述第一流道內和所述第二流道內，且所述第一流道和所述第二流道的氣流能夠分別帶動兩個所述渦輪葉輪轉動；

43、每個所述渦輪葉輪上同軸固定有一個所述齒輪，且兩個所述齒輪相嚙合。

44、更進一步優選的，所述骨架包括主體框架和維護板，其中，

45、所述平板玻璃和所述氣體補償機構固定設置在所述主體框架上；

46、所述維護板可拆式固定在所述主體框架上，并對所述呼吸孔進行封堵，所述維護板內開設有多個毛細孔，所述毛細孔與所述呼吸孔相連通。

47、本發明的一種中空玻璃窗制造工藝及中空玻璃窗相對于現有技術具有以下有益效果：

48、（1）通過讓平板玻璃通過冷卻液噴淋倉時在水平面上沿連續的s形路線進行移動，不僅可以讓平板玻璃均勻降溫，還可以加快平板玻璃上表面冷卻液與平板玻璃的分離效率，提升了平板玻璃的鋼化效率，加快了中空玻璃窗的加工速度；

49、（2）通過設置固定盒和伸縮管，并在兩個平板玻璃之間充入氮?dú)猓梢岳蒙炜s管的伸縮來保持平板玻璃兩側壓力的平衡，不僅避免平板玻璃和密封條受到損傷，還可以避免空氣中的水汽進入兩個平板玻璃之間；

50、（3）通過設置連通器和加固框，不僅可以加強兩個平板玻璃的固定牢固程度，還可以提升兩個平板玻璃之間的密封性能，從而有效提升了本中空玻璃窗的節能效果。
