本技術涉及一種治具，尤其涉及一種熱壓機貼條治具。

背景技術：

1、本部分的描述僅提供與本實用新型公開相關的背景信息，而不構成現有技術。

2、熱壓機貼條治具是一種用于在熱壓過程中精確定位和固定貼條(例如柔性線路板、薄膜、保護膜等)的工具，其中，熱壓機通過加熱和壓力將貼條牢固地粘貼到基材上，而貼條治具則確保貼條在熱壓過程中保持正確的位置和對齊，從而提高粘貼的精度和質量。

3、貼條治具上一般根據需要，開設有許多功能性的孔，如插入圓柱形的金屬桿的定位銷的定位銷孔、用于容納彈簧的彈簧孔，以及用于固定多種組件或工件的固定螺絲孔等，有時候往往受到貼條治具本身的外形大小限制，空間局促，影響各種組件的布局。尤其是等高柱和彈簧等，受到數量多、體積大的影響，極為影響其他孔位布局。

4、目前還沒有一種熱壓機貼條治具能夠解決上述問題。

技術實現思路

1、本實用新型的目的是為了能提供一種熱壓機貼條治具，可通過將彈性件和等高柱同軸設置，使得底座上的空間得到節約，解決了空間布局緊湊的問題。

2、為了實現上述目的，本實用新型公開了以下一種熱壓機貼條治具；所述熱壓機貼條治具包括：

3、底座，所述底座上設有彈性件和等高柱；

4、下模機構，所述下模機構通過所述彈性件支撐在所述底座頂部；

5、上模機構，所述上模機構設置在所述下模機構遠離所述底座的一側，所述上模機構用于將所述下模機構往所述底座方向擠壓；

6、其中，所述彈性件與所述等高柱設置在所述底座的同一處且同軸設置；

7、所述彈性件具有相對放松的第一狀態和相對緊張的第二狀態，在第一狀態時，所述下模機構與所述上模機構分離，在第二狀態時，所述下模機構和所述上模機構處于合模狀態。

8、進一步地，所述等高柱包括臺階部和桿部，所述臺階部與所述底座固定連接，所述桿部朝向所述下模機構設置。

9、進一步地，所述彈性件套設在所述桿部上，且所述彈性件的直徑介于所述桿部和所述臺階部之間，以使得所述彈性件的底部抵接在所述臺階部的頂面上。

10、進一步地，所述彈性件設置在所述桿部的頂部，且所述彈性件的直徑小于所述桿部。

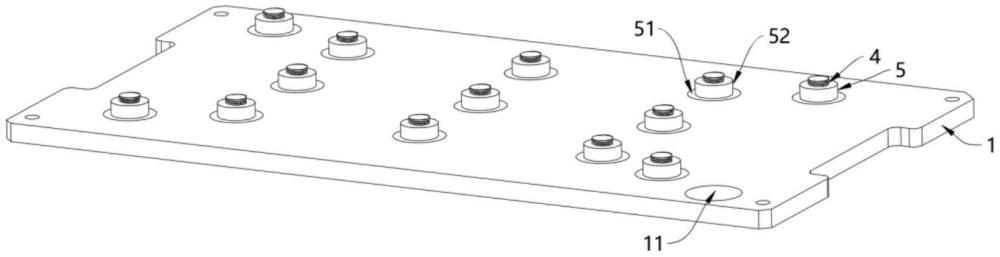

11、進一步地，所述底座上設有與所述等高柱尺寸匹配的通孔，所述等高柱的一端穿設固定在所述通孔中。

12、進一步地，所述下模機構包括依次疊設的墊板、定位板和脫料板，所述墊板底部用于與所述彈性件或所述等高柱抵接，所述墊板遠離所述底座的頂部設有定位針；所述定位板設置在所述墊板的頂部，所述脫料板設置在所述定位板的頂部，所述脫料板用于供待加工工件放置，所述定位針穿設經過所述定位板和所述脫料板。

13、進一步地，所述墊板和所述定位板的一邊具有凹入，以使得所述脫料板在所述凹入位置具有供操作人員拿取的凸出部。

14、進一步地，所述定位針的數量為多個，多個所述定位針沿所述下模機構的邊緣位置設置。

15、進一步地，所述彈性件和所述等高柱的數量為多個，且每一所述彈性件對應一所述等高柱。

16、進一步地，多個所述彈性件和所述等高柱沿所述下模機構的邊緣位置設置。

17、借由以上的技術方案，本實用新型的有益效果如下：

18、本實用新型的熱壓機貼條治具，可通過在將底座上的彈性件和等高柱同軸設置，在原有的一處空間位置中，同時解決對下模機構的彈性傳力和抵接限位的功能，相對現有的彈性件和等高柱分開布置的情況，更佳地節約空間，間接地也能夠布局更多的彈性件和等高柱，使得本實用新型的底座和下模機構之間穩定性更佳。

技術特征：

1.一種熱壓機貼條治具；其特征在于，所述熱壓機貼條治具包括：

2.根據權利要求1所述的熱壓機貼條治具，其特征在于：所述等高柱包括臺階部和桿部，所述臺階部與所述底座固定連接，所述桿部朝向所述下模機構設置。

3.根據權利要求2所述的熱壓機貼條治具，其特征在于：所述彈性件套設在所述桿部上，且所述彈性件的直徑介于所述桿部和所述臺階部之間，以使得所述彈性件的底部抵接在所述臺階部的頂面上。

4.根據權利要求2所述的熱壓機貼條治具，其特征在于：所述彈性件設置在所述桿部的頂部，且所述彈性件的直徑小于所述桿部。

5.根據權利要求1所述的熱壓機貼條治具，其特征在于：所述底座上設有與所述等高柱尺寸匹配的通孔，所述等高柱的一端穿設固定在所述通孔中。

6.根據權利要求1所述的熱壓機貼條治具，其特征在于：所述下模機構包括依次疊設的墊板、定位板和脫料板，所述墊板底部用于與所述彈性件或所述等高柱抵接，所述墊板遠離所述底座的頂部設有定位針；所述定位板設置在所述墊板的頂部，所述脫料板設置在所述定位板的頂部，所述脫料板用于供待加工工件放置，所述定位針穿設經過所述定位板和所述脫料板。

7.根據權利要求6所述的熱壓機貼條治具，其特征在于：所述墊板和所述定位板的一邊具有凹入，以使得所述脫料板在所述凹入位置具有供操作人員拿取的凸出部。

8.根據權利要求6所述的熱壓機貼條治具，其特征在于：所述定位針的數量為多個，多個所述定位針沿所述下模機構的邊緣位置設置。

9.根據權利要求1所述的熱壓機貼條治具，其特征在于：所述彈性件和所述等高柱的數量為多個，且每一所述彈性件對應一所述等高柱。

10.根據權利要求9所述的熱壓機貼條治具，其特征在于：多個所述彈性件和所述等高柱沿所述下模機構的邊緣位置設置。

技術總結
本技術公開了一種熱壓機貼條治具，其中包括：底座，底座上設有彈性件和等高柱；下模機構，下模機構通過彈性件支撐在底座頂部；上模機構，上模機構設置在下模機構遠離底座的一側，上模機構用于將下模機構往底座方向擠壓；其中，彈性件與等高柱設置在底座的同一處且同軸設置；彈性件具有相對放松的第一狀態和相對緊張的第二狀態，在第一狀態時，下模機構與上模機構分離，在第二狀態時，下模機構和上模機構處于合模狀態。通過本技術的結構，可通過將彈性件和等高柱同軸設置，使得底座上的空間得到節約，解決了空間布局緊湊的問題。

技術研發人員：戴雪俊,許敦明,侯曉明,侯可可,李洋陽,湯津生
受保護的技術使用者：昆山中新捷信自動化設備科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
