本實用新型涉及一種拮抗菌篩選用具，具體地說是一種用于篩選拮抗菌的刻度尺。

背景技術：

近年來，微生物領域通過生防菌進行農作物病害防治的技術得到逐步推廣，該技術通過篩選對農作物病原菌有拮抗作用的細菌真菌，然后作為生防菌對農作物病害進行生物防止，該技術對人畜無負面影響，與環境相容性好，生防菌微體生物建立種群后，對有害生物可達到長期較穩定的控制作用。目前現有的拮抗菌篩選方法中細菌、放線菌通常采用五點對峙法培養，真菌通常采用兩點對峙法培養，通過十字交叉法測定對照組半徑。

在五點對峙法篩選拮抗性更好的細菌或者是放線菌過程中，首先需在平板底部畫上一個十字參考線，十字交叉點為病原菌接種點，四象限為測試菌接種點。目前現有的方法是用直尺來畫十字線，測試菌種接種點以平板邊緣為參考。五點對峙法要求十字交叉的點應該為平板中心點（測試菌株中心點），這樣才可以為病原菌的向四周生長提供更多的生長空間與營養，但是通過直尺畫十字來確定中心點的誤差很大，不能準確找出平板的中心點，以平板邊緣為參考進行接種也難以保證每一個要比較的菌株到病原菌的距離一樣，難以準確判斷各菌株的抑菌效果。另外，使用直尺來畫十字線時操作也較為不便，步驟也繁瑣。

在兩點對峙法培養測試真菌時，需在平板底部畫出一條直線參考線，用于將板分成兩個區域，接種點是倆區域的中心點，為的是可能的提供給菌更多的生長空間。現有的方法也是依靠平板邊緣參考進行接種。這種方法難以準確找到兩區域的中心點也無法固定兩菌之間的距離，尤其在平行試驗中，這種影響因素更大。

使用十字交叉法量取菌落直徑的時候，現有的操作方法是使用直尺過菌餅量取一個數據，然后旋轉90°，再次量取一個數據。該方法難以保證旋轉的角度一定是90°，因此無法保證數據的準確度。另外，該方法的操作步驟也較為繁瑣。

技術實現要素：

本實用新型的目的是提供一種用于篩選拮抗菌的刻度尺，它用于五點對峙法篩選拮抗菌時能夠直接畫出十字交叉線，準確找出平板的中心，畫出十字交叉線后可直接畫出測試菌的接種位置，每個測試菌的接種位置到平板中心的距離均相同，便于直觀的對比菌株的抑菌效果，并能夠大幅簡化參考線的畫線步驟；用于兩點對峙法培養測試真菌時，也可直接畫出直線參考線，并根據刻度在直線兩側準確標注兩區域的中心點，同時保證兩中心點與直線的距離相同；使用十字交叉法量取菌落直徑時，可直接讀出菌餅兩個相互垂直方向的直徑數值，可確保數據的準確度，測量步驟也得到大幅簡化。

本實用新型為實現上述目的，通過以下技術方案實現：包括圓盤，圓盤上設置第一長孔、第二長孔、第三長孔和第四長孔，第一長孔、第二長孔、第三長孔和第四長孔長度方向的中心線均與圓盤的半徑重合，第一長孔、第二長孔、第三長孔和第四長孔中相鄰的長孔均相互垂直，第一長孔、第二長孔、第三長孔和第四長孔將圓盤分隔成四個扇形區域，每個扇形區域內均設置一個通孔，各通孔與圓盤的圓心之間的距離均相等，第一長孔、第二長孔、第三長孔和第四長孔一側的圓盤上均標有刻度。所述第一長孔與第二長孔在圓盤的圓心處相通。所述第一長孔、第二長孔、第三長孔和第四長孔均在圓盤的圓心處相通。所述各通孔均是長條孔，各通孔的長度方向與相鄰長孔的長度方向之間的夾角均為45°。所述圓盤由透明材料制作。所述各通孔遠離圓盤的圓心一側的中心位置開設凹槽。

本實用新型的優點在于：用于五點對峙法篩選拮抗菌時能夠直接畫出十字交叉線，準確找出平板的中心，畫出十字交叉線后可直接畫出測試菌的接種位置，每個測試菌的接種位置到平板中心的距離均相同，便于直觀的對比菌株的抑菌效果，并能夠大幅簡化參考線的畫線步驟；用于兩點對峙法培養測試真菌時，也可直接畫出直線參考線，并根據刻度在直線兩側準確標注兩區域的中心點，同時保證兩中心點與直線的距離相同；使用十字交叉法量取菌落直徑時，可直接讀出菌餅兩個相互垂直方向的直徑數值，可確保數據的準確度，測量步驟也得到大幅簡化。

附圖說明

圖1是本實用新型的結構示意圖；

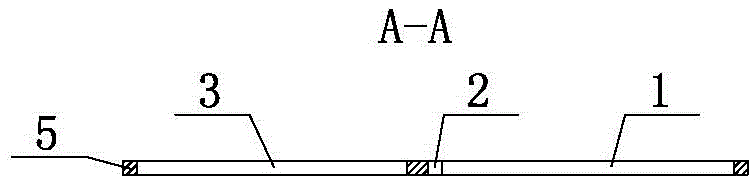

圖2是圖1中A-A剖視結構示意圖。

具體實施方式

本實用新型所述的一種用于篩選拮抗菌的刻度尺包括圓盤5，圓盤5上設置第一長孔1、第二長孔2、第三長孔3和第四長孔4，第一長孔1、第二長孔2、第三長孔3和第四長孔4長度方向的中心線均與圓盤5的半徑重合，第一長孔1、第二長孔2、第三長孔3和第四長孔4中相鄰的長孔均相互垂直，第一長孔1、第二長孔2、第三長孔3和第四長孔4將圓盤5分隔成四個扇形區域，每個扇形區域內均設置一個通孔6，各通孔6與圓盤5的圓心之間的距離均相等，第一長孔1、第二長孔2、第三長孔3和第四長孔4一側的圓盤5上均標有刻度7。在五點對峙法篩選拮抗性更好的細菌或者是放線菌時，將圓盤5放在平板上使其與平板重合，沿第一長孔1、第二長孔2、第三長孔3和第四長孔4在平板上畫線，可得到標準的十字線，十字線的中點即為平板中心，也就是病原菌的接種位置，然后根據各通孔6的位置畫出測試菌的接種位置，此時每個測試菌的接種位置到平板中心的距離均相同，便于直觀的對比菌株的抑菌效果。用于兩點對峙法培養測試真菌時，可使用兩條互成180°的長孔畫出直線參考線，也就是平板的中心線，然后利用中心線兩側的與中心線垂直的長孔標注的刻度畫出中心線兩側區域的中心點，同時保證兩中心點與中心線的距離相同；使用十字交叉法量取菌落直徑時，根據各長孔的刻度可直接讀出菌餅兩個相互垂直方向的直徑數值，可確保數據的準確度。本實用新型能夠大幅簡化篩選拮抗菌時的步驟，有效提升畫線及測量過程的方便程度及精確度。

本實用新型為了能夠直接畫出十字線的中心點，可采用多種結構，例如可使第一長孔1、第二長孔2、第三長孔3和第四長孔4均在圓盤5的圓心處相通等。為了在畫線過程中避免筆尖經過長孔的交叉區域時發生偏移，本實用新型優選采用下述結構：所述第一長孔1與第二長孔2在圓盤5的圓心處相通。該結構可直接畫出十字線的中心點，中心點處只有兩條垂直的長孔對接形成直角，沒有交叉的長孔，筆尖沿第一長孔1和第二長孔2畫線時一定會經過中心點，不會發生偏移，有利于精確確定中心點的位置。

本實用新型所述通孔6可采用多種形狀，例如圓孔、方孔等，其中優選的結構為：所述各通孔6均是長條孔，各通孔6的長度方向與相鄰長孔的長度方向之間的夾角均為45°。該結構能夠可畫出直線的測試菌的接種位置參考線，在接種測試菌時，按該直線接種，測試菌的拮抗作用會形成直線型的抑菌線，便于測量抑菌線與中心點之間的距離，由于各通孔6與圓盤5的圓心之間的距離均相等，通過測量抑菌線與中心點之間的距離可直觀的評價各測試菌的抑菌效果。

本實用新型所述圓盤5可使用塑料、金屬等多種材料制作，為便于觀察及測量，優選將所述圓盤5采用透明材料制作。

本實用新型為了便于準確找出通孔6的中心點，可在所述各通孔6遠離圓盤5的圓心一側的中心位置開設凹槽8。有些情況只需標注測試菌的接種位置中點時，可直接在凹槽8處標注。在量取拮抗半徑時，可以根據凹槽8與中心點之間形成的垂直平分線讀取拮抗半徑數據。這樣做的優點是：可直觀的看出中心點與抑菌帶之間的垂線位置，便于精確測量抑菌帶與中心點之間的距離，避免了因量取位置偏差而影響數據的準確性與對比性。
