本實用新型屬于食品加工設備技術領域，具體涉及一種結構簡單、使用方便的用于加熱南方人工種植紅豆杉種籽油胚粉末的甑子。

背景技術：

紅豆杉種籽油壓榨過程中，需要蒸胚末，將土灶上大鐵鍋的水用木柴燒開，然后放入木甑子，甑背底部用棉紗布?jí)|好，將油胚末倒入木甑子中，蓋上甑蓋，用大火蒸30分鐘左右，這個環節將起到殺菌的同時還將油胚末中的油全部激活以便提高出油率。

技術實現要素：

本實用新型的目的在于提供一種結構簡單、使用方便的用于加熱南方人工種植紅豆杉種籽油胚粉末的甑子。

本實用新型的目的是這樣實現的，包括甑子體、甑子蓋、固定箍和甑子底，所述的甑子還設置有引流管，所述的引流管設置在甑子蓋頂部和/或甑子體側面，所述的甑子體為紅豆杉木材，所述的甑子體壁厚為25~35mm。

本實用新型的有益效果：傳統的木甑子壁厚只有20mm，我們的木甑子從材質上把它變?yōu)榱思t豆杉木材，高650mm，直徑600mm，壁厚加到了30mm。傳統的木甑子底部沒有蒸汽引流管，我們用竹子做了六根200mm長的蒸汽引流管，這樣做不僅保溫好，而且蒸汽引流管的設置使得甑子內升溫快，大大的提高了工作效率。

附圖說明

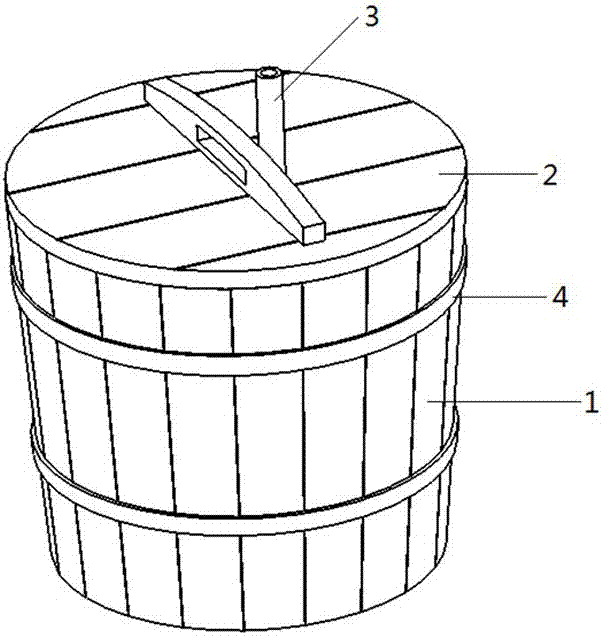

圖1為本實用新型整體結構示意圖；

圖2為本實用新型之甑子蓋的結構示意圖；

圖3為本實用新型半剖示意圖（缺甑子蓋）；

圖4為本實用新型的另一種實施方式示意圖（缺甑子蓋）；

圖中：1-甑子體，2-甑子蓋，3-引流管，4-固定箍，7-甑子底。

具體實施方式

下面結合附圖對本實用新型作進一步的說明，但不得以任何方式對本實用新型加以限制，基于本實用新型教導所作的任何變更或改進，均屬于本實用新型的保護范圍。

如圖1~4所示，本實用新型包括甑子體1、甑子蓋2、固定箍4和甑子底5，所述的甑子還設置有引流管3，所述的引流管3設置在甑子蓋2頂部和/或甑子體1側面，所述的甑子體為紅豆杉木材，所述的甑子體壁厚為25~35mm。

所述的引流管3設置多跟且深入到甑子內部，同時深入的長度參差不齊，這樣一來，甑子底部的蒸汽網上串，同時甑子頂部通入的蒸汽直接通入到甑子內的各個高度，使得升溫迅速。

所述的甑子蓋2直徑大于甑子體1外直徑，甑子蓋2扣合于甑子體1上，密封配合。

所述的引流管3設置6~8根。

所述的引流管3與甑子體1和/或甑子蓋2接觸的部位采用密封膠密封，保證密封效果，使得熱能的回收率達到最高。

所述的甑子呈圓柱形或者橢圓形。

所述的甑子底5縱切面呈弧形結構，設置于甑子內側的凸形臺上，兩者承接配合。

優選地，所述的甑子壁厚為壁厚為30mm。

所述的甑子高600~700mm，直徑550~650mm。

優選地，所述的甑子高650mm，直徑600mm。

本實用新型工作原理及工作過程：

本實用新型主要針對紅豆杉籽油榨油過程中的蒸胚粉末專用，將蒸煬滅菌過程中產生的蒸汽回收利用，用蒸汽引流管將其引入到甑子內，不僅提高了蒸胚粉末的工作效率，縮短了加熱時間，同時達到了熱能的回收利用的目的，起到了節能的作用，一舉兩得。
