本技術涉及蘄艾精油加工，具體為一種蘄艾精油提煉裝置。

背景技術：

1、蘄艾即艾草，蘄艾精油是從蘄艾的葉子和莖稈中提取的一種揮發性精油。蘄艾精油加工需要經過晾曬、粉碎、蒸餾、分離、純化等過程。

2、公開號為cn215975716u的中國實用新型專利，提出了一種用于艾草加工的提煉裝置，包括支撐機構，所述支撐機構包括架體，所述架體上相鄰設置有蒸餾罐、冷凝罐，所述蒸餾罐上端與所述冷凝罐間設置有輸送管，所述冷凝罐遠離所述蒸餾罐一側連通有分離罐；所述蒸餾罐內側設置有用于對艾草進行蒸餾的蒸餾機構；此方案在蒸餾罐的內部設置網狀筒，并且網狀筒的下方設置有環形管，網狀筒與蒸餾罐的內壁之間存在縫隙，水蒸氣通過環形管進入整流管的內部后，由于網狀筒與蒸餾罐的內壁之間的阻礙較少，使得水蒸氣沿著整流管內壁與網狀筒之間向上流動，使得網狀筒內部的艾草蒸餾效果差，實用性低。

3、為此，本實用新型提供一種蘄艾精油提煉裝置。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種蘄艾精油提煉裝置，以解決上述背景技術中提出的問題，本實用新型通過在內罐的內部設置內腔，將蘄艾通過層板分層放置在內腔的內部，水蒸氣經過分流管、固定罩和氣孔能夠進入內腔的內部，并沿著內腔向上流動，方便對內腔內部的蘄艾進行均勻蒸餾，提高蘄艾加工效率。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種蘄艾精油提煉裝置，包括主罐體，所述主罐體的內部固定設置有蒸餾機構，所述蒸餾機構包括內罐，所述內罐固定設置在主罐體的內側的頂部，所述內罐的內部開設有四個內腔，所述內罐的底部固定有四個固定罩，所述主罐體的頂部固定通過螺栓固定安裝有上蓋，所述主罐體的一側設置有冷卻罐，所述冷卻罐的內側的底部設置有分離箱，所述主罐體的內壁的內部固定設置有螺旋管道。

3、進一步的，四個所述固定罩分別設置在四個內腔的底部，四個所述固定罩的頂端和內腔的底部均勻開設有氣孔。

4、進一步的，所述內腔的兩側內壁上對稱設置有限位塊，所述限位塊的頂部放置有層板，所述層板的內部開設有氣孔。

5、進一步的，所述主罐體的內側的底部固定設置有分流管，所述分流管的頂端與固定罩的底部固定相連，所述分流管的底端設置在主罐體的底部。

6、進一步的，所述上蓋的形狀為錐形，所述上蓋的頂端固定設置有排出管，所述排出管的一端與冷卻罐的頂部固定相連。

7、進一步的，所述冷卻罐的頂端的一側開設有加水口，所述冷卻罐的底端一側與螺旋管道的底端之間固定安裝有連接管，所述螺旋管道的頂端設置在主罐體的外側。

8、進一步的，所述分離箱的頂部與排出管之間固定安裝有排式冷卻管，所述排式冷卻管固定安裝在冷卻罐的內部。

9、進一步的，所述分離箱的內部固定安裝有油水分離網，所述分離箱的一側對應油水分離網的頂部和底部分別設置有排油口和第一排水口，所述排油口設置在第一排水口的上方。

10、本實用新型的有益效果：本實用新型一種蘄艾精油提煉裝置通過在內罐的內部設置內腔，將蘄艾通過層板分層放置在內腔的內部，能夠防止蘄艾過度堆積，水蒸氣經過分流管、固定罩和氣孔能夠進入內腔的內部，并沿著內腔向上流動，方便對內腔內部的蘄艾進行均勻蒸餾，提高蘄艾蒸餾效率和蘄艾精油加工效率；通過排式冷卻管和冷卻罐能夠對水蒸氣和精油的混合物進行冷卻液化，通過分離箱將精油和水進行分離；通過設置得螺旋管道能夠將冷卻罐內部的熱水通入主罐體的內部，從而方便對蘄艾進行預加熱，降低水蒸氣損耗。

技術特征：

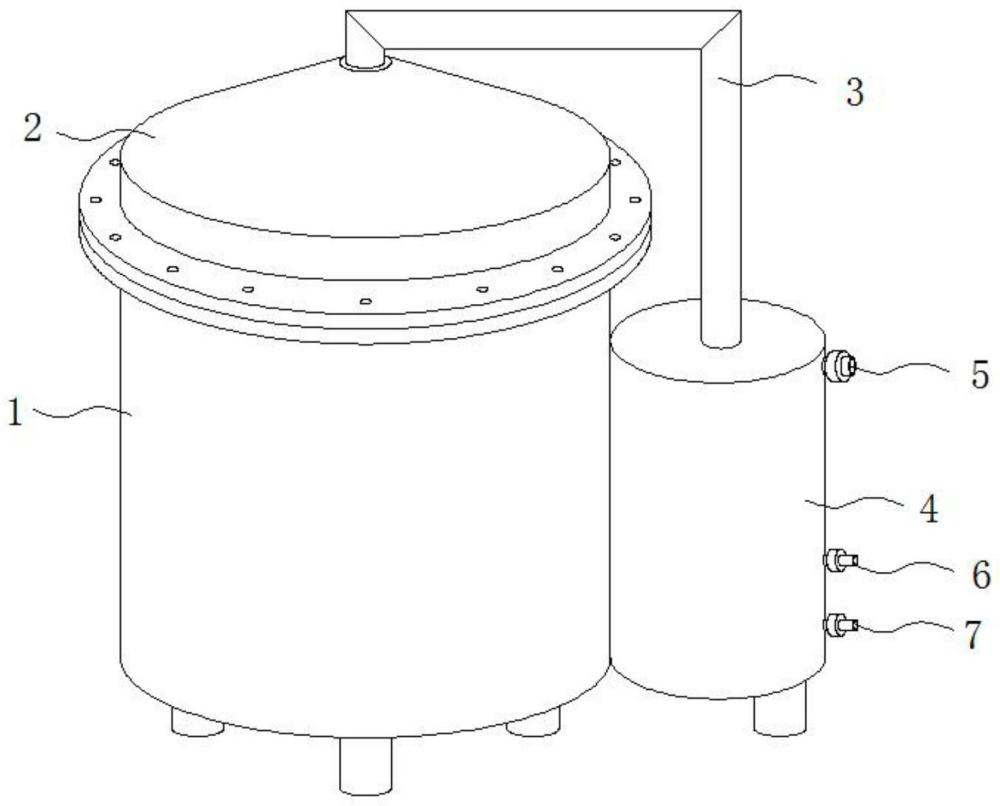

1.一種蘄艾精油提煉裝置，包括主罐體(1)，其特征在于，所述主罐體(1)的內部固定設置有蒸餾機構，所述蒸餾機構包括內罐(8)，所述內罐(8)固定設置在主罐體(1)的內側的頂部，所述內罐(8)的內部開設有四個內腔(11)，所述內罐(8)的底部固定有四個固定罩(9)，所述主罐體(1)的頂部固定通過螺栓固定安裝有上蓋(2)，所述主罐體(1)的一側設置有冷卻罐(4)，所述冷卻罐(4)的內側的底部設置有分離箱(15)，所述主罐體(1)的內壁的內部固定設置有螺旋管道(16)。

2.根據權利要求1所述的一種蘄艾精油提煉裝置，其特征在于：四個所述固定罩(9)分別設置在四個內腔(11)的底部，四個所述固定罩(9)的頂端和內腔(11)的底部均勻開設有氣孔。

3.根據權利要求2所述的一種蘄艾精油提煉裝置，其特征在于：所述內腔(11)的兩側內壁上對稱設置有限位塊(13)，所述限位塊(13)的頂部放置有層板(12)，所述層板(12)的內部開設有氣孔。

4.根據權利要求3所述的一種蘄艾精油提煉裝置，其特征在于：所述主罐體(1)的內側的底部固定設置有分流管(10)，所述分流管(10)的頂端與固定罩(9)的底部固定相連，所述分流管(10)的底端設置在主罐體(1)的底部。

5.根據權利要求1所述的一種蘄艾精油提煉裝置，其特征在于：所述上蓋(2)的形狀為錐形，所述上蓋(2)的頂端固定設置有排出管(3)，所述排出管(3)的一端與冷卻罐(4)的頂部固定相連。

6.根據權利要求4所述的一種蘄艾精油提煉裝置，其特征在于：所述冷卻罐(4)的頂端的一側開設有加水口(5)，所述冷卻罐(4)的底端一側與螺旋管道(16)的底端之間固定安裝有連接管，所述螺旋管道(16)的頂端設置在主罐體(1)的外側。

7.根據權利要求6所述的一種蘄艾精油提煉裝置，其特征在于：所述分離箱(15)的頂部與排出管(3)之間固定安裝有排式冷卻管(14)，所述排式冷卻管(14)固定安裝在冷卻罐(4)的內部。

8.根據權利要求7所述的一種蘄艾精油提煉裝置，其特征在于：所述分離箱(15)的內部固定安裝有油水分離網，所述分離箱(15)的一側對應油水分離網的頂部和底部分別設置有排油口(6)和第一排水口(7)，所述排油口(6)設置在第一排水口(7)的上方。

技術總結
本技術提供一種蘄艾精油提煉裝置，包括主罐體，所述主罐體的內部固定設置有蒸餾機構，所述蒸餾機構包括內罐，所述內罐固定設置在主罐體的內側的頂部，所述內罐的內部開設有四個內腔，所述內罐的底部固定有四個固定罩。通過在內罐的內部設置內腔，將蘄艾通過層板分層放置在內腔的內部，水蒸氣經過分流管、固定罩和氣孔能夠進入內腔的內部，并沿著內腔向上流動，方便對內腔內部的蘄艾進行均勻蒸餾，提高蘄艾加工效率。
