本技術屬于茶葉加工設備，更具體地說，特別涉及一種茶葉加工用下料篩選裝置。

背景技術：

1、在進行茶葉的加工前，一般需要對茶葉進行篩選，通過將茶葉進行篩選來進行分級，現有的茶葉在進行篩選時一般通過篩選機進行篩選，在進行篩選時需要將茶葉放置到料斗內，茶葉通過料斗掉落到篩選網上，通過篩網的震動實現對茶葉的篩選。

2、現有申請號為：cn202220611966.9本實用新型涉及茶葉加工技術領域，具體為一種茶葉加工用篩選裝置，包括有主體，所述主體內部包括有側柱、升降運輸機構、滑坡、轉動攪拌機構、濾網以及出料口，所述主體后端兩側固定連接有側柱，且側柱內部安裝有升降運輸機構，所述主體上端固定連接有滑坡，且滑坡上表面安裝有轉動攪拌機構，所述滑坡前端固定連接有濾網。該茶葉加工用篩選裝置，通過升降運輸機構，將下端的未加工的材料通過其運輸到上端，將茶葉從上而下滑動，對其進行流動式篩分，使茶葉在活動中進行篩分，從而提高篩分的質量，且通過轉動攪拌機構，在茶葉滑動時，通過轉動，將茶葉進行分隔流動，防止一次過多流到濾網上，造成堵塞，影響后續的篩分。

3、基于上述，現有的在對茶葉進行篩選時，由于茶葉在采摘后，茶葉的表面會有較多的灰塵，當進行篩選時，茶葉在掉落到篩網上后，茶葉表面的灰塵會被振出，導致整個篩選機周圍產生較多的揚塵，容易對車間的環境造成污染。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種茶葉加工用下料篩選裝置，以解決現有的在對茶葉進行篩選時，由于茶葉在采摘后，茶葉的表面會有較多的灰塵，當進行篩選時，茶葉在掉落到篩網上后，茶葉表面的灰塵會被振出，導致整個篩選機周圍產生較多的揚塵，容易對車間的環境造成污染的問題。

2、本實用新型一種茶葉加工用下料篩選裝置的目的與功效，由以下具體技術手段所達成：

3、一種茶葉加工用下料篩選裝置，包括篩選機主體、進料斗、清潔風機、篩選網、篩選驅動電機、分料輥、收集分料機構和篩選清潔機構；

4、所述進料斗焊接在篩選機主體的上方，進料斗為漏斗狀結構；

5、所述清潔風機固定連接在篩選機主體的左側，清潔風機的出風管外接空氣凈化設備；

6、所述篩選網共設置三組，三組篩選網均轉動連接在篩選機主體的內部；

7、所述篩選驅動電機固定連接在篩選機主體的后端；

8、所述分料輥轉動連接在進料斗的內部下端；

9、所述收集分料機構設置在篩選機主體的內部；

10、所述篩選清潔機構設置在篩選機主體的左側。

11、進一步的，所述收集分料機構包括有：收集箱體；

12、所述收集箱體滑動連接在篩選機主體的內部下端，收集箱體的上端設置有開口結構。

13、進一步的，所述收集分料機構還包括有：分料驅動輪和分料槽；

14、所述分料驅動輪共設置兩組，兩組分料驅動輪通過皮帶傳動連接，其中一組分料驅動輪同軸固定連接在篩選驅動電機的轉軸右端，另一組分料驅動輪同軸固定連接在分料輥的右端；

15、所述分料槽設置有多組，多組分料槽均為半圓柱狀槽結構，多組分料槽分別開設在分料輥的外周。

16、進一步的，所述篩選清潔機構包括有：篩選驅動輪、篩選驅動盤和篩選驅動桿；

17、所述篩選驅動輪共設置兩組，兩組篩選驅動輪通過皮帶傳動連接，其中上方一組篩選驅動輪同軸固定連接在分料輥的左端；

18、所述篩選驅動盤轉動連接在篩選機主體的左端，篩選驅動盤同軸固定連接在下方一組篩選驅動輪的右側，篩選驅動盤的右端離心處設置有凸塊結構；

19、所述篩選驅動桿轉動連接在篩選機主體的左側，篩選驅動桿的前端設置有矩形槽結構，篩選驅動盤的凸塊結構設置在篩選驅動桿的矩形槽內部。

20、進一步的，所述篩選清潔機構還包括有：篩選連接軸、第一傳動桿和第二傳動桿；

21、所述篩選連接軸共設置三組，三組篩選連接軸分別轉動連接在篩選機主體的左側，三組篩選連接軸分別與篩選網同軸固定連接，其中最中間一組篩選連接軸與篩選驅動桿的同軸固定連接；

22、所述第一傳動桿共設置三組，三組第一傳動桿均同軸固定連接在篩選連接軸的后端；

23、所述第二傳動桿共設置兩組，兩組第二傳動桿分別鉸接在第一傳動桿的后端，第二傳動桿和第一傳動桿共同組成平行四邊形結構。

24、進一步的，所述篩選清潔機構還包括有：清潔連通件；

25、所述清潔連通件固定連接在篩選機主體的左側，清潔連通件與清潔風機的進風口連通。

26、與現有技術相比，本實用新型具有如下有益效果：

27、本實用新型通過收集分料機構的設置，打開篩選驅動電機，篩選驅動電機的轉軸轉動帶動分料驅動輪，分料驅動輪轉動帶動分料輥轉動，分料輥轉動帶動分料槽轉動，分料槽轉動攜帶茶葉進入篩選機主體的內部，茶葉間歇的落到篩選網的上方，經過三組篩選網的篩選，茶葉被分成不同品類，經過最下方一組篩選網的篩選后的茶葉碎渣掉入到收集箱體的內部，收集箱體實現了對茶葉碎渣的收集，方便了后續對茶葉碎渣的處理，方便了工人的操作。

28、本實用新型通過篩選清潔機構的設置，打開篩選驅動電機，篩選驅動電機的轉軸轉動帶動篩選驅動盤轉動，篩選驅動盤轉動帶動篩選驅動桿擺動，篩選驅動桿擺動帶動篩選連接軸轉動，篩選連接軸轉動帶動篩選網擺動，篩選網擺動將篩選網上茶葉拋起，提高了篩選網對茶葉的篩選效率，使茶葉與篩網存在較大的空隙，方便了后續對茶葉中所含灰塵進行處理，然后打開清潔風機，清潔風機將清潔連通件內部的空氣抽出，清潔連通件實現了對拋起茶葉中灰塵的吸收，保證了茶葉的整潔，同時避免了整個篩選機周圍產生揚塵，保證了車間環境的整潔，使整個篩選機使用時更加環保。

技術特征：

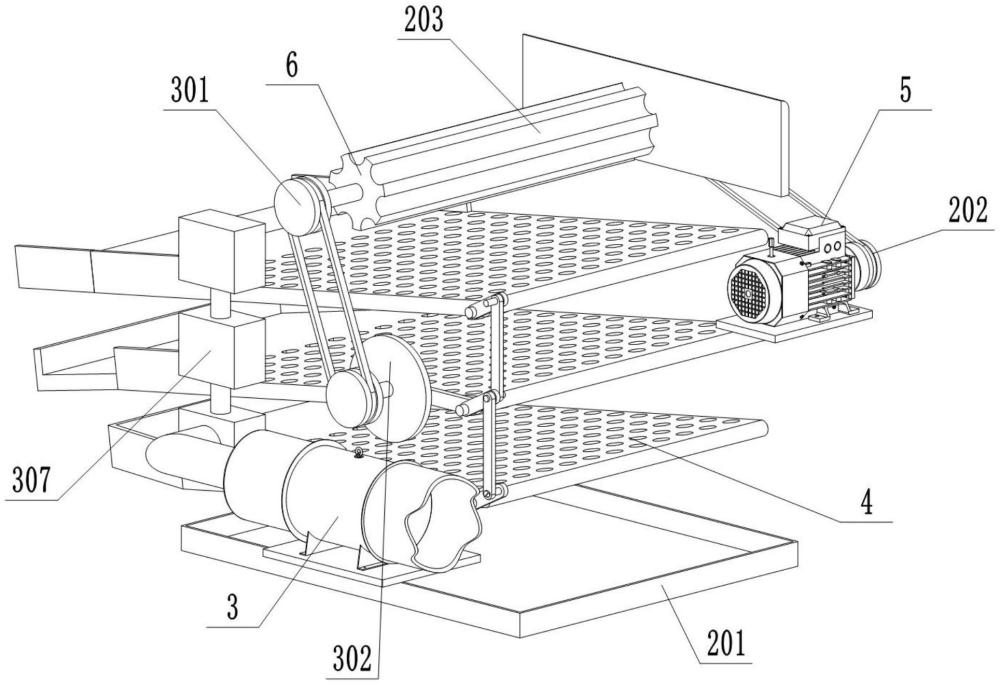

1.一種茶葉加工用下料篩選裝置，包括篩選機主體(1)、進料斗(2)、清潔風機(3)、篩選網(4)、篩選驅動電機(5)、分料輥(6)、收集分料機構和篩選清潔機構；其特征在于：所述進料斗(2)焊接在篩選機主體(1)的上方，進料斗(2)為漏斗狀結構；所述清潔風機(3)固定連接在篩選機主體(1)的左側，清潔風機(3)的出風管外接空氣凈化設備；所述篩選網(4)共設置三組，三組篩選網(4)均轉動連接在篩選機主體(1)的內部；所述篩選驅動電機(5)固定連接在篩選機主體(1)的后端；所述分料輥(6)轉動連接在進料斗(2)的內部下端；所述收集分料機構設置在篩選機主體(1)的內部；所述篩選清潔機構設置在篩選機主體(1)的左側。

2.如權利要求1所述一種茶葉加工用下料篩選裝置，其特征在于：所述收集分料機構包括有：收集箱體(201)；所述收集箱體(201)滑動連接在篩選機主體(1)的內部下端，收集箱體(201)的上端設置有開口結構。

3.如權利要求1所述一種茶葉加工用下料篩選裝置，其特征在于：所述收集分料機構還包括有：分料驅動輪(202)和分料槽(203)；所述分料驅動輪(202)共設置兩組，兩組分料驅動輪(202)通過皮帶傳動連接，其中一組分料驅動輪(202)同軸固定連接在篩選驅動電機(5)的轉軸右端，另一組分料驅動輪(202)同軸固定連接在分料輥(6)的右端；所述分料槽(203)設置有多組，多組分料槽(203)均為半圓柱狀槽結構，多組分料槽(203)分別開設在分料輥(6)的外周。

4.如權利要求1所述一種茶葉加工用下料篩選裝置，其特征在于：所述篩選清潔機構包括有：篩選驅動輪(301)、篩選驅動盤(302)和篩選驅動桿(303)；所述篩選驅動輪(301)共設置兩組，兩組篩選驅動輪(301)通過皮帶傳動連接，其中上方一組篩選驅動輪(301)同軸固定連接在分料輥(6)的左端；所述篩選驅動盤(302)轉動連接在篩選機主體(1)的左端，篩選驅動盤(302)同軸固定連接在下方一組篩選驅動輪(301)的右側，篩選驅動盤(302)的右端離心處設置有凸塊結構；所述篩選驅動桿(303)轉動連接在篩選機主體(1)的左側，篩選驅動桿(303)的前端設置有矩形槽結構，篩選驅動盤(302)的凸塊結構設置在篩選驅動桿(303)的矩形槽內部。

5.如權利要求4所述一種茶葉加工用下料篩選裝置，其特征在于：所述篩選清潔機構還包括有：篩選連接軸(304)、第一傳動桿(305)和第二傳動桿(306)；所述篩選連接軸(304)共設置三組，三組篩選連接軸(304)分別轉動連接在篩選機主體(1)的左側，三組篩選連接軸(304)分別與篩選網(4)同軸固定連接，其中最中間一組篩選連接軸(304)與篩選驅動桿(303)的同軸固定連接；所述第一傳動桿(305)共設置三組，三組第一傳動桿(305)均同軸固定連接在篩選連接軸(304)的后端；所述第二傳動桿(306)共設置兩組，兩組第二傳動桿(306)分別鉸接在第一傳動桿(305)的后端，第二傳動桿(306)和第一傳動桿(305)共同組成平行四邊形結構。

6.如權利要求1所述一種茶葉加工用下料篩選裝置，其特征在于：所述篩選清潔機構還包括有：清潔連通件(307)；所述清潔連通件(307)固定連接在篩選機主體(1)的左側，清潔連通件(307)與清潔風機(3)的進風口連通。

技術總結
本技術提供一種茶葉加工用下料篩選裝置，屬于茶葉加工設備技術領域，以解決現有的茶葉在掉落到篩網上后，茶葉表面的灰塵會被振出，導致整個篩選機周圍產生較多的揚塵的問題，包括篩選機主體、進料斗、清潔風機、篩選網、篩選驅動電機、收集分料機構和篩選清潔機構；所述進料斗焊接在篩選機主體的上方；所述清潔風機固定連接在篩選機主體的左側；所述篩選網共設置三組，三組篩選網均轉動連接在篩選機主體的內部；所述篩選驅動電機固定連接在篩選機主體的后端；所述分料輥轉動連接在進料斗的內部下端；所述收集分料機構設置在篩選機主體的內部；所述篩選清潔機構設置在篩選機主體的左側，避免了整個篩選機周圍產生揚塵，保證了車間環境的整潔。

技術研發人員：張皓昇
受保護的技術使用者：英德市三圣紅茶業有限公司
技術研發日：20240416
技術公布日：2025/4/28
