本技術涉及生物實驗設備，特別涉及一種全自動質粒純化儀。

背景技術：

1、目前，大腸桿菌質粒dna的提取和純化需要經過注液、振蕩、磁珠提取、清洗、洗脫等步驟，提取后的純度質粒dna可直接用于酶切、pcr、測序、連接、轉化和轉染等應用。

2、目前，大腸桿菌質粒dna的提取和純化，整個過程需要人工操作和干預，操作起來較為麻煩，工作效率低下；且通過人工進行大腸桿菌質粒dna的提取和純化時，若操作不當，容易造成樣品的污染。

技術實現思路

1、本實用新型的目的是解決現有技術中的不足之處，提供一種全自動質粒純化儀。

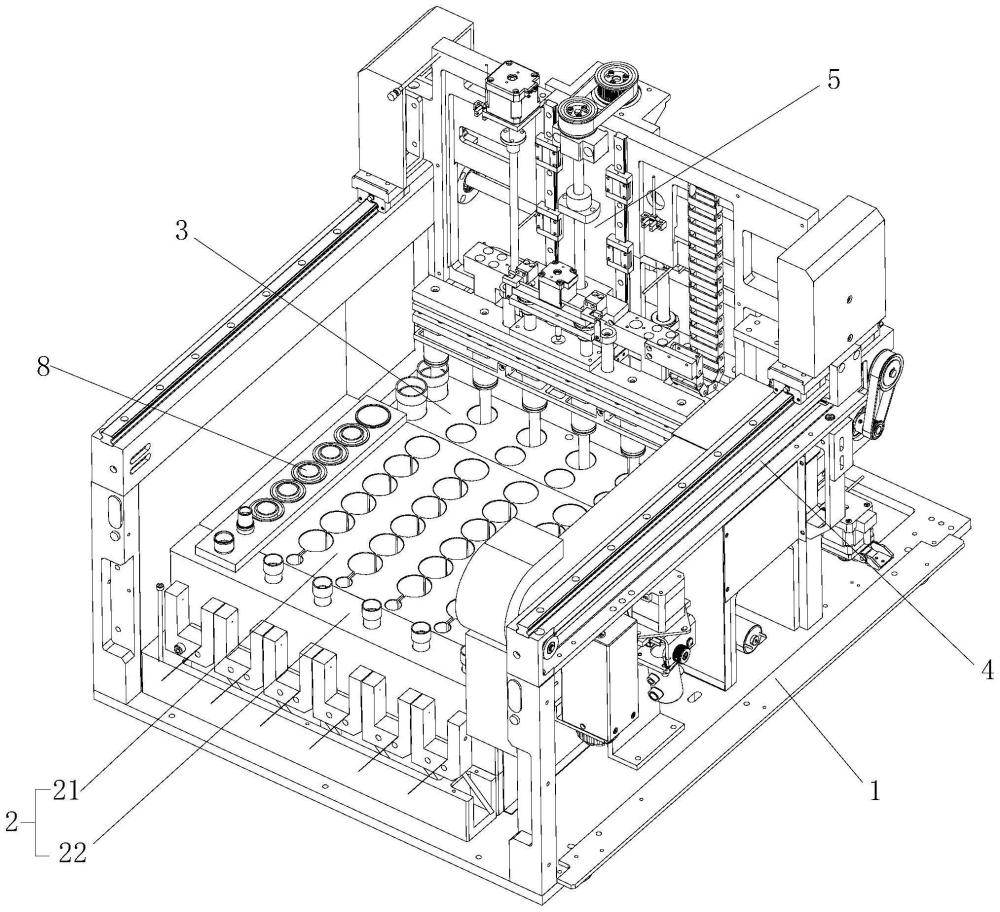

2、本實用新型的目的是通過如下技術方案實現的：一種全自動質粒純化儀，包括底座，底座上設有震蕩裝置、試劑條裝置、第一移動裝置、注液裝置，試劑條裝置上設有洗滌區和洗脫區，注液裝置用于向震蕩裝置上的孔位中注入試劑；第一移動裝置上設有磁力棒磁套部件，磁力棒磁套部件包括與第一移動裝置相連的移動架，移動架上設有可升降的磁套和磁力棒，磁力棒可伸入磁套中；移動架上還設有用于破口裝置。

3、作為優選，所述移動架上設有導軌，導軌上滑動連接有第一升降座和第二升降座，第一升降座上連接有第一升降板，磁力棒安裝在第一升降板的下端；第二升降座上連接有第二升降板，第二升降板位于第一升降板的下方，磁套安裝在第二升降板的下端且與磁力棒一一對應；移動架上設有用于驅動第一升降板上下移動的第一升降驅動裝置和用于驅動第二升降板上下移動的第二升降驅動裝置。

4、作為優選，所述第一升降驅動裝置包括設置在移動架上的磁力棒升降電機、與磁力棒升降電機相連的磁力棒升降絲桿，磁力棒升降絲桿與第一升降座螺紋配合。

5、作為優選，所述第二升降驅動裝置包括設置在移動架上的磁套升降電機、與磁套升降電機相連的磁套升降絲桿，磁套升降絲桿與第二升降座螺紋配合。

6、作為優選，所述破口裝置包括導向架、第三升降板、刀頭安裝板，導向架固定設置在移動架上，升降板上設有導向桿，導向桿與導向架滑動配合，刀頭安裝板與導向桿的下端相連，刀頭安裝板的下端設有刀頭，導向架上設有用于驅動第三升降板上下移動的第三升降驅動裝置。

7、作為優選，所述第三升降驅動裝置包括設置在導向架上的刀頭升降電機，刀頭升降電機上連接有刀頭升降絲桿，第三升降板上設有絲桿螺母，刀頭升降絲桿與絲桿螺母螺紋配合。

8、作為優選，所述注液裝置包括第二移動裝置，第二移動裝置上設有注液基板，注液基板上設有注液頭。

9、作為優選，所述第二移動裝置的一端設有集液槽。

10、作為優選，所述磁力棒磁套部件還包括防滴液裝置，防滴液裝置包括防滴液托盤、托盤電機，防滴液托盤滑動連接在移動架上，托盤電機設置在移動架上，托盤電機上連接有絲桿，絲桿與防滴液托盤螺紋配合。

11、本實用新型的有益效果是：本實用新型在進行大腸桿菌質粒dna的提取和純化時，能夠自動完成注液、振蕩、磁珠提取、清洗、洗脫等步驟，整個提取純化過程不需要人工干預，節省了人工成本，工作效率高；且整個提取純化過程由于無需人工操作干預，降低了因人為操作不當而使試劑遭受污染的風險。

技術特征：

1.一種全自動質粒純化儀，其特征在于，包括底座，底座上設有震蕩裝置、試劑條裝置、第一移動裝置、注液裝置，試劑條裝置上設有洗滌區和洗脫區，注液裝置用于向震蕩裝置上的孔位中注入試劑；第一移動裝置上設有磁力棒磁套部件，磁力棒磁套部件包括與第一移動裝置相連的移動架，移動架上設有可升降的磁套和磁力棒，磁力棒可伸入磁套中；移動架上還設有用于破口裝置。

2.根據權利要求1所述的一種全自動質粒純化儀，其特征在于，所述移動架上設有導軌，導軌上滑動連接有第一升降座和第二升降座，第一升降座上連接有第一升降板，磁力棒安裝在第一升降板的下端；第二升降座上連接有第二升降板，第二升降板位于第一升降板的下方，磁套安裝在第二升降板的下端且與磁力棒一一對應；移動架上設有用于驅動第一升降板上下移動的第一升降驅動裝置和用于驅動第二升降板上下移動的第二升降驅動裝置。

3.根據權利要求2所述的一種全自動質粒純化儀，其特征在于，所述第一升降驅動裝置包括設置在移動架上的磁力棒升降電機、與磁力棒升降電機相連的磁力棒升降絲桿，磁力棒升降絲桿與第一升降座螺紋配合。

4.根據權利要求2所述的一種全自動質粒純化儀，其特征在于，所述第二升降驅動裝置包括設置在移動架上的磁套升降電機、與磁套升降電機相連的磁套升降絲桿，磁套升降絲桿與第二升降座螺紋配合。

5.根據權利要求1-4任意一項所述的一種全自動質粒純化儀，其特征在于，所述破口裝置包括導向架、第三升降板、刀頭安裝板，導向架固定設置在移動架上，升降板上設有導向桿，導向桿與導向架滑動配合，刀頭安裝板與導向桿的下端相連，刀頭安裝板的下端設有刀頭，導向架上設有用于驅動第三升降板上下移動的第三升降驅動裝置。

6.根據權利要求5所述的一種全自動質粒純化儀，其特征在于，所述第三升降驅動裝置包括設置在導向架上的刀頭升降電機，刀頭升降電機上連接有刀頭升降絲桿，第三升降板上設有絲桿螺母，刀頭升降絲桿與絲桿螺母螺紋配合。

7.根據權利要求1-4任意一項所述的一種全自動質粒純化儀，其特征在于，所述注液裝置包括第二移動裝置，第二移動裝置上設有注液基板，注液基板上設有注液頭。

8.根據權利要求7所述的一種全自動質粒純化儀，其特征在于，所述第二移動裝置的一端設有集液槽。

9.根據權利要求1-4任意一項所述的一種全自動質粒純化儀，其特征在于，所述磁力棒磁套部件還包括防滴液裝置，防滴液裝置包括防滴液托盤、托盤電機，防滴液托盤滑動連接在移動架上，托盤電機設置在移動架上，托盤電機上連接有絲桿，絲桿與防滴液托盤螺紋配合。

技術總結
本技術提供一種全自動質粒純化儀，包括底座，底座上設有震蕩裝置、試劑條裝置、第一移動裝置、注液裝置，試劑條裝置上設有洗滌區和洗脫區，注液裝置用于向震蕩裝置上的孔位中注入試劑；第一移動裝置上設有磁力棒磁套部件，磁力棒磁套部件包括與第一移動裝置相連的移動架，移動架上設有可升降的磁套和磁力棒，磁力棒可伸入磁套中；移動架上還設有用于破口裝置。本技術在進行大腸桿菌質粒DNA的提取和純化時，能夠自動完成注液、振蕩、磁珠提取、清洗、洗脫等步驟，整個提取純化過程不需要人工干預，節省了人工成本，工作效率高；且整個提取純化過程由于無需人工操作干預，降低了因人為操作不當而使試劑遭受污染的風險。

技術研發人員：丁新輝,胡正義,邢雅麗
受保護的技術使用者：杭州倍沃醫學科技有限公司
技術研發日：20240416
技術公布日：2025/3/20
